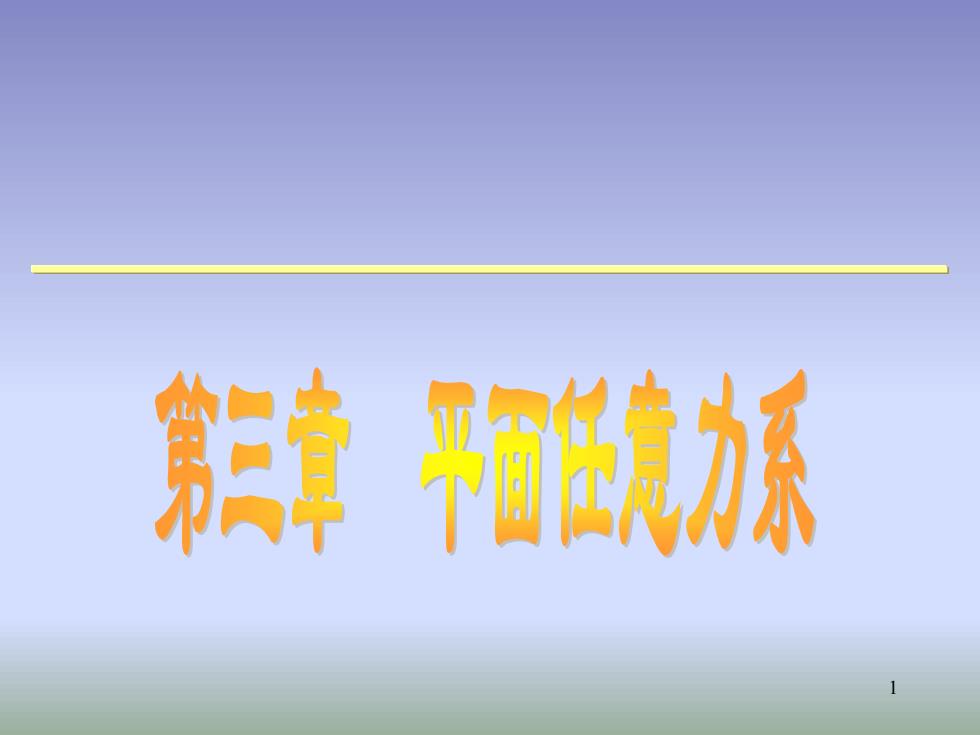

第三章平面任意力系
1

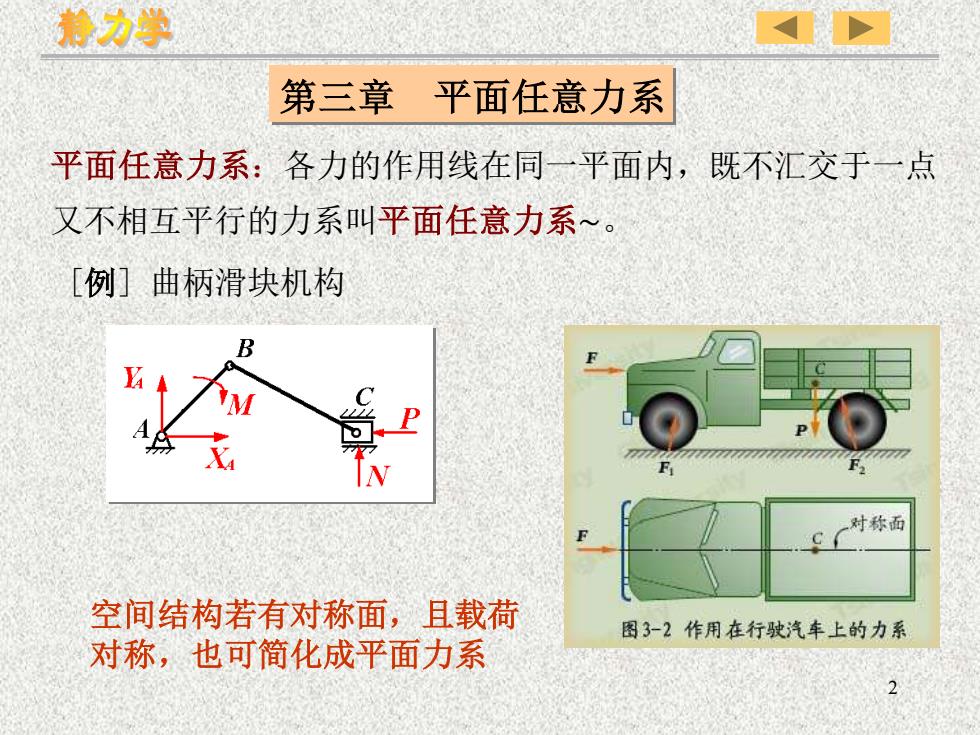

静力学第三章平面任意力系平面任意力系：各力的作用线在同一平面内，既不汇交于一点又不相互平行的力系叫平面任意力系～[例］曲柄滑块机构BYAM8xMIN对称面P空间结构若有对称面，且载荷图3-2作用在行驶汽车上的力系对称，也可简化成平面力系2
2 第三章 平面任意力系 平面任意力系：各力的作用线在同一平面内，既不汇交于一点 又不相互平行的力系叫平面任意力系∼。 [例] 曲柄滑块机构 空间结构若有对称面，且载荷 对称，也可简化成平面力系

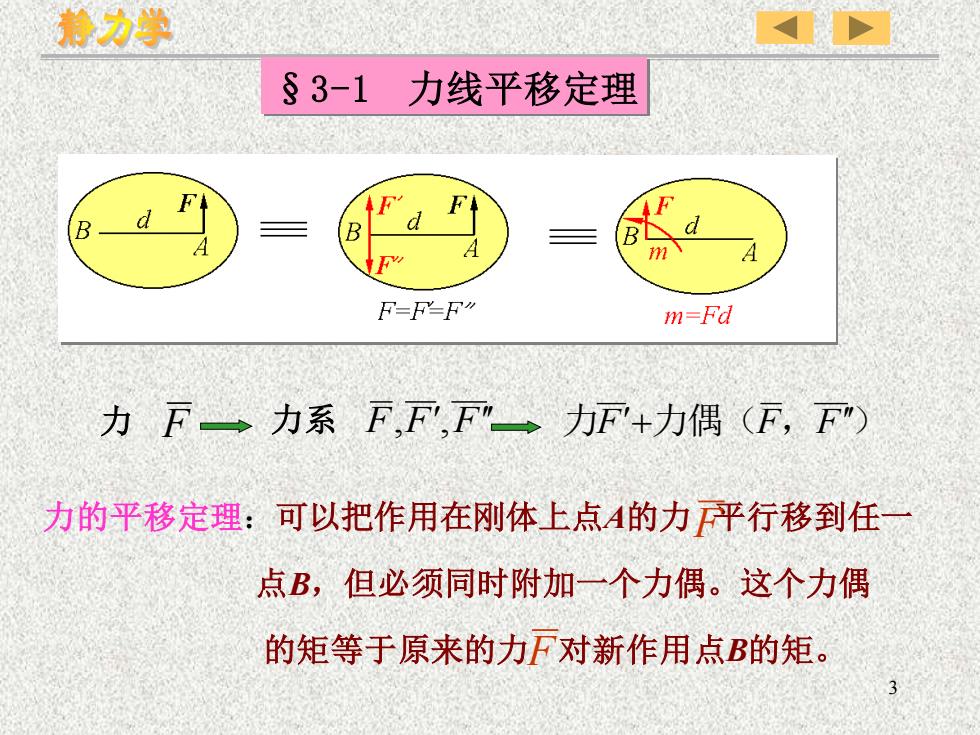

静力学S3-1力线平移定理FFFdOR?PAF=F-F"m=Fd力F力系 F,FF力F+力偶（F，F"）力的平移定理：可以把作用在刚体上点A的力平行移到任点B，但必须同时附加一个力偶。这个力偶的矩等于原来的力F对新作用点B的矩3
3 §3-1 力线平移定理 力的平移定理：可以把作用在刚体上点A的力 平行移到任一 点B，但必须同时附加一个力偶。这个力偶 的矩等于原来的力 F 对新作用点B的矩。 F 力 F 力系 F,F ,F 力F+力偶（F，F）

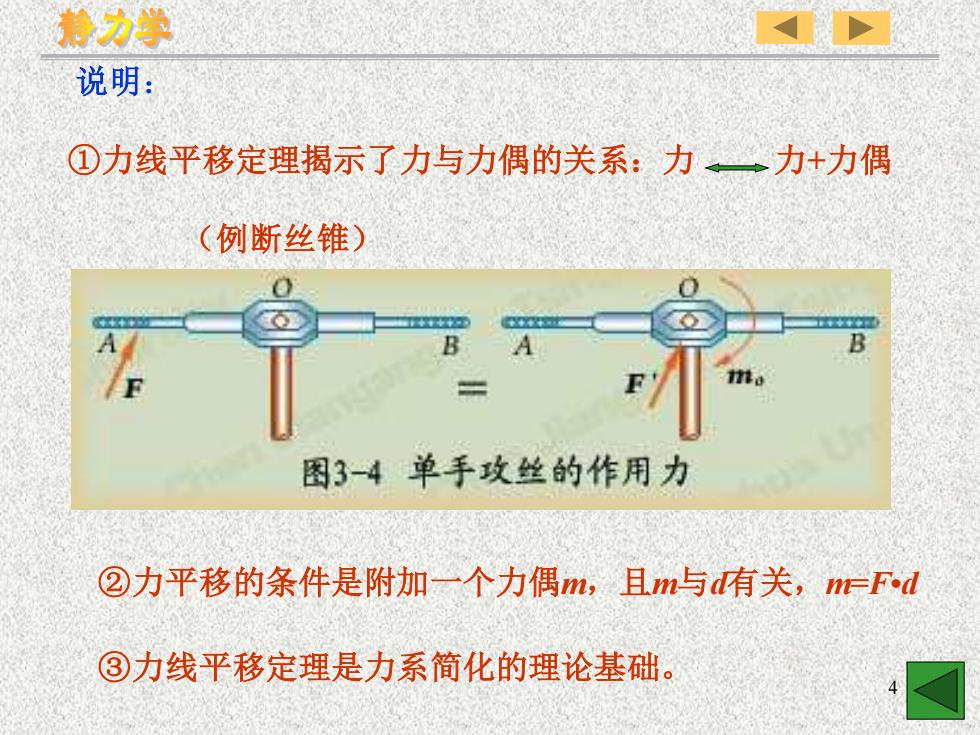

静力学说明：①力线平移定理揭示了力与力偶的关系：力力+力偶（例断丝锥）R-图3-4单手攻丝的作用力②力平移的条件是附加一个力偶m，且m与d有关，mF·d③力线平移定理是力系简化的理论基础
4 ①力线平移定理揭示了力与力偶的关系：力 力+力偶 （例断丝锥） 说明： ②力平移的条件是附加一个力偶m，且m与d有关，m=F•d ③力线平移定理是力系简化的理论基础

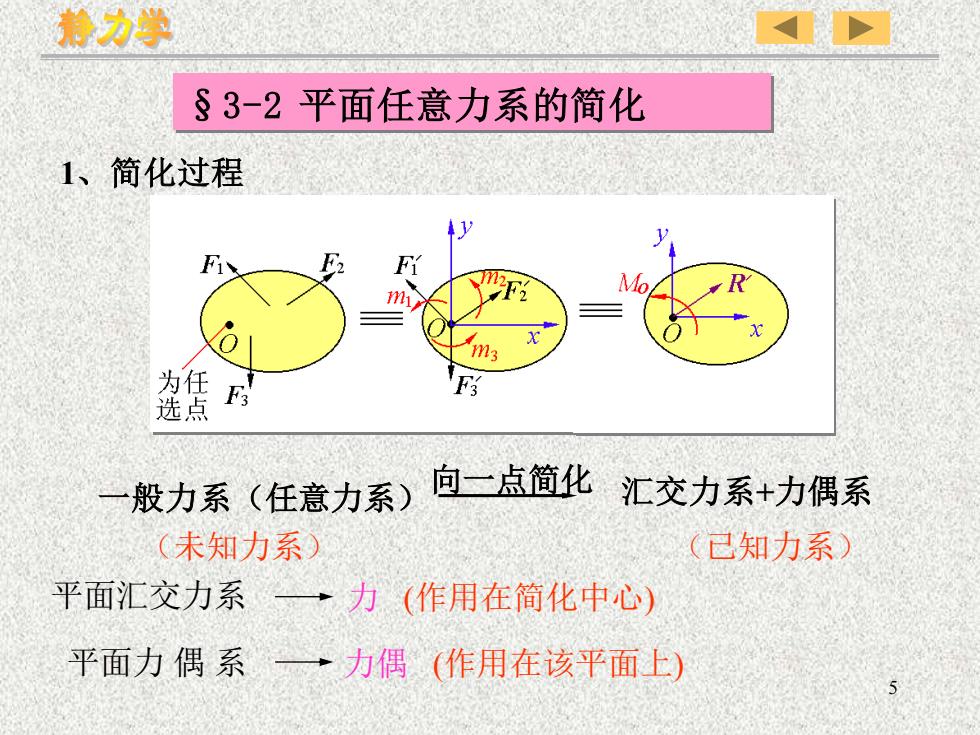

静力学83-2平面任意力系的简化1、简化过程FF2F1MoF2mim为任F3F3选点向一点简化 汇交力系+力偶系般力系（任意力系）（未知力系）（已知力系）平面汇交力系一力（作用在简化中心)平面力偶系—力偶，（作用在该平面上）
5 §3-2 平面任意力系的简化 一般力系（任意力系）向一点简化 汇交力系+力偶系 （未知力系） （已知力系） 平面力 偶 系 平面汇交力系 力 (作用在简化中心) 力偶 (作用在该平面上) 1、简化过程
