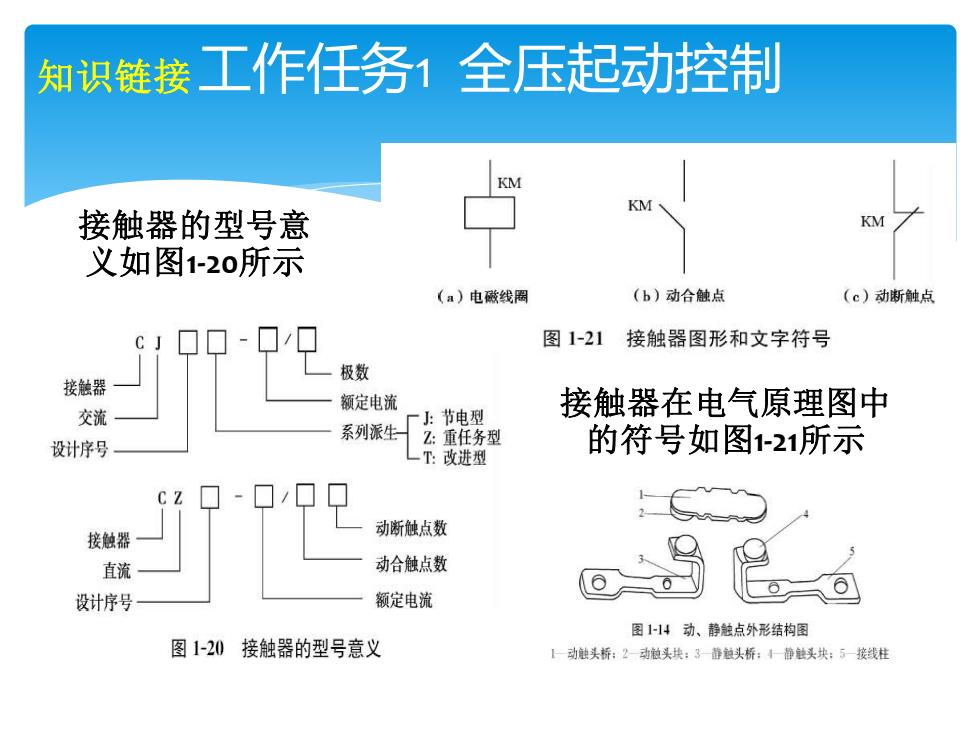

知识链接工作任务1全压起动控制 K 接触器的型号意 M 义如图1-20所示 (a)电磁线嗣 (b)动合触点 (c)动断触点 C J 0口-口0 图1-21接触器图形和文字符号 极数 接触器 额定电流 交流 厂上节电型 接触器在电气原理图中 系列派生 设计序号 Z:重任务型 的符号如图1-21所示 一T:改进型 接触器 动断触点数 直流 动合触点数 设计序号 额定电流 图114动、静触点外形结构图 图1-20接触器的型号意义 上动触头桥：2动触头典：3静触头桥：静触头块：行一接线柱
知识链接 工作任务1 全压起动控制 接触器的型号意 义如图1-20所示 接触器在电气原理图中 的符号如图1-21所示

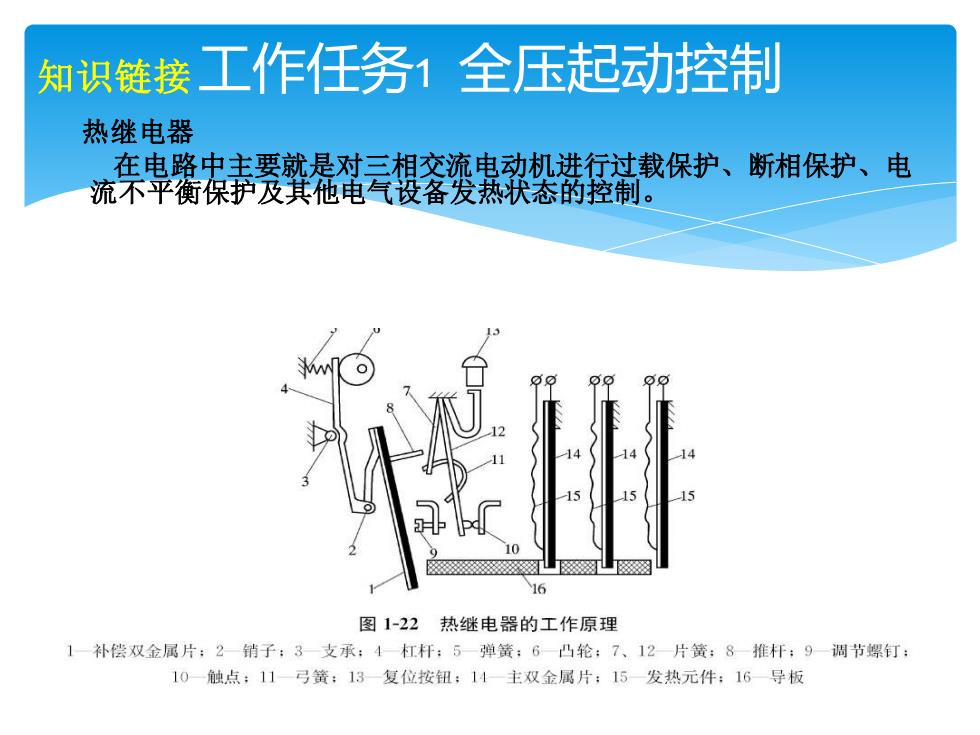

知识链接工作任务1全压起动控制 热继电器 在电路中主要就是对三相交流电动机进行过载保护、断相保护、电 流不平衡保护及其他电气设备发热状态的控制。 LL级 图1-22热继电器的工作原理 1一补偿双金属片：2一销子：3一支承：4一杠杆：5一弹簧；6一凸轮：7、12一片簧：8一推杆：9一调节螺钉： 10一触点：11一弓簧：13一复位按钮：11主双金属片；15一发热元件：16导板
热继电器 在电路中主要就是对三相交流电动机进行过载保护、断相保护、电 流不平衡保护及其他电气设备发热状态的控制。 知识链接 工作任务1 全压起动控制

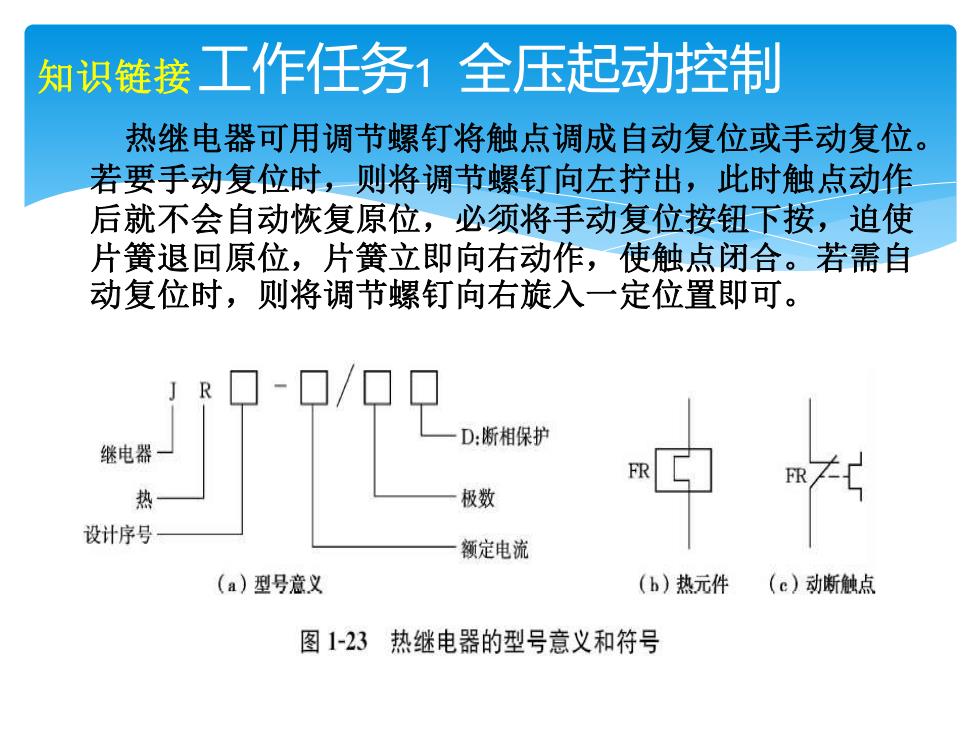

知识链接 工作任务1全压起动控制 热继电器可用调节螺钉将触点调成自动复位或手动复位。 若要手动复位时，则将调节螺钉向左拧出，此时触点动作 后就不会自动恢复原位，必须将手动复位按钮下按，迫使 片簧退回原位，片簧立即向右动作，使触点闭合。若需自 动复位时，则将调节螺钉向右旋入一定位置即可。 D:断相保护 继电器 热 极数 设计序号 额定电流 (a)型号意义 (b)热元件 (c)动断触点 图1-23热继电器的型号意义和符号
热继电器可用调节螺钉将触点调成自动复位或手动复位。 若要手动复位时，则将调节螺钉向左拧出，此时触点动作 后就不会自动恢复原位，必须将手动复位按钮下按，迫使 片簧退回原位，片簧立即向右动作，使触点闭合。若需自 动复位时，则将调节螺钉向右旋入一定位置即可。 知识链接 工作任务1 全压起动控制
知识链接工作任务1全压起动控制 三相异步电动机 三相异步电动机是由三相交流电源供电，把交流电能转 换为机械能输出的设备。它具有结构简单，价格低廉，使 角、维护方便，效率高等优点。在机械士业上可用于拖动 小型轧钢设盒中 金属切削机械，起重运输机械等，是 自前使甫最泛的电苛机。 蟲攀期镜界彩盈为蓄 为绕线型异步电动机外形图，。 形图。 防护式 开启式 ⊙封闭式 图1-24绕线型异步电动机外形图 图1-25三相笼型异步电动机外形图
三相异步电动机 三相异步电动机是由三相交流电源供电，把交流电能转 换为机械能输出的设备。它具有结构简单，价格低廉，使 用、维护方便，效率高等优点。在机械工业上可用于拖动 中、小型轧钢设备，金属切削机械，起重运输机械等，是 目前使用最广泛的电动机。 按电动机转子的结构可分为笼型和绕线型两类，图1-24 为绕线型异步电动机外形图，图1-25为笼型异步电动机外 形图。 知识链接 工作任务1 全压起动控制

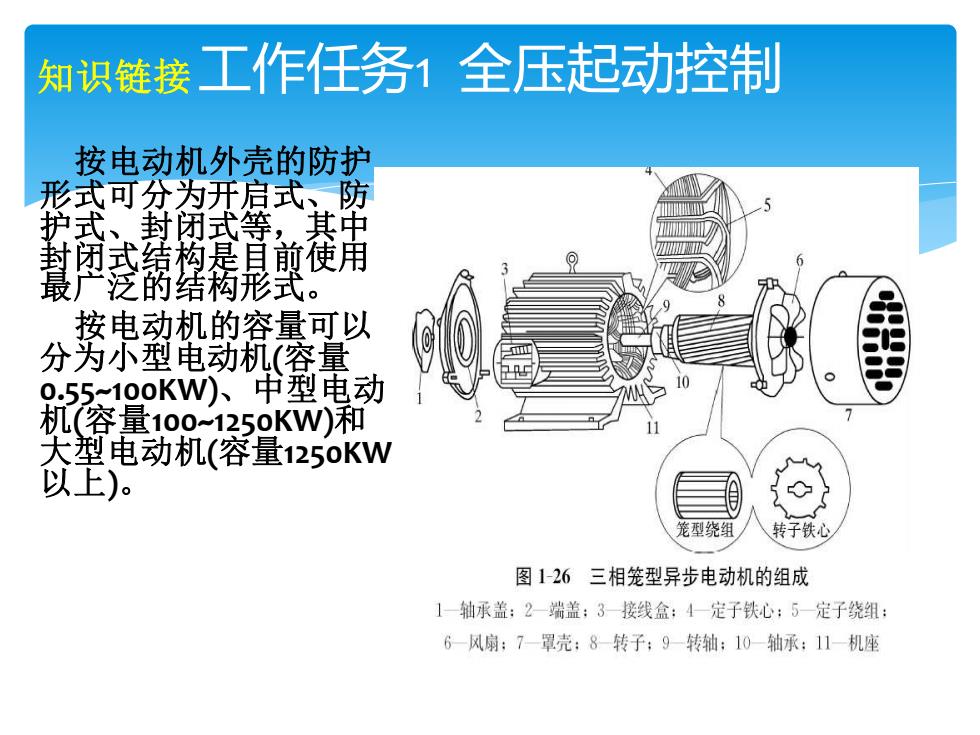

知识链接 工作任务1全压起动控制 按电动机外壳的防护 形式可分为开启式、防 式、封闭式等，其中 封 式绩构是目前使用 严泛的结构形武。 按电动机的容量可以 分为小型电动机（容量 0.55~100KW)、中型电动 机（容量100-125oKW)和 大型电动机（容量1250KW 以上)。 笼型绕组 转子铁心 图126三相笼型异步电动机的组成 1一轴承盖：2一端盖：3一接线盒：4一定子铁心：5一定子绕组： 6一风扇：7-罩壳：8转子：9一转轴：10一轴承：11一机座
按电动机外壳的防护 形式可分为开启式、防 护式、封闭式等，其中 封闭式结构是目前使用 最广泛的结构形式。 按电动机的容量可以 分为小型电动机(容量 0.55~100KW)、中型电动 机(容量100~1250KW)和 大型电动机(容量1250KW 以上)。 知识链接 工作任务1 全压起动控制
