知识链接 工作任务1全压起动控制 刀开关 又称闸刀开关，是一种结构最简单且应用最广泛的低压电器。是低压 开关的一种类型，低压开关主要用于隔离、转换以及接通和分断电路， 多数也可作为机床电路的电源开关、局部照明电路的控制，有时也可用 来直接控制小容量电动机的起动、停止和正反转。刀开关的代表产品有 HK系列瓷底胶盖刀开关和HH系列铁壳开关，常见外形分别如图1-1所示。 阳0-0/0 极数 开启式负荷开关一 额定电汽 封铜式负骑开关 二授 设计序号 三相 (a)图形、文字有号 ()型群式负开关 (b)型号意文 图11常见刀开关外形 图12刀开关符号和型号 1完墙手棋，：州力本体：静鞋座：1提装拼丝牌接头，行一上股款，6下胶云
工作任务1 全压起动控制 刀开关 又称闸刀开关，是一种结构最简单且应用最广泛的低压电器。是低压 开关的一种类型，低压开关主要用于隔离、转换以及接通和分断电路， 多数也可作为机床电路的电源开关、局部照明电路的控制，有时也可用 来直接控制小容量电动机的起动、停止和正反转。刀开关的代表产品有 HK系列瓷底胶盖刀开关和HH系列铁壳开关，常见外形分别如图1-1所示。 知识链接
知识链接 工作任务1全压起动控制 K系列瓷底胶盖刀开关又称为开启式负荷开关，不设专门的灭弧装 置，仅利用胶盖的遮护以防电弧灼伤人手，因此不宜带负载操作，适用于接 通或断开宥龟压而无负载电流的电路。其结构简单、操作方瘦、价格便宜， 在一般的照明电路和功率小于5.5KW的电动机控制电路中仍可采用。 操作时动作应迅速，使电弧较快熄灭，既能避免灼伤人手，也能减 少电弧对动触刀和静触座的灼损。 安装K系列刀开关时，手柄要向上，不得倒装或平装，否则在分断 状态手柄有可能松动落下引起误合闸，造成人身安全事故。接线时进线和出 线不能接反，电源线接在上端，负载接在熔丝下骗，杏则在更换熔丝时会发 生触电事故。 Ⅲ系列铁壳开关又称为封闭式负荷开关，因其外壳为铁制壳，，故俗称 为铁壳开关。铁壳开关的灭弧性能、，操作及通断负载的能力和安全防护性能 都优于HK系列瓷底胶盖刀开关，但其价格比瓷底胶盖刀开关贵。 H系列铁壳开关的操作机构具有以下两个特点：一是采用了弹簧储 能分合闸方式，其分合闸的速度与宇柄的操作速度无关，从而提高了牙关通 断负载的能力； 是设有联锁装置，保证开关在合闸状态下开芙盖不能开肩， 锈要军厨又不能谷阁，无芬爱挥外先的開，状章保关童换藤2喜 开关
工作任务1 全压起动控制 HK系列瓷底胶盖刀开关又称为开启式负荷开关，不设专门的灭弧装 置，仅利用胶盖的遮护以防电弧灼伤人手，因此不宜带负载操作，适用于接 通或断开有电压而无负载电流的电路。其结构简单、操作方便、价格便宜， 在一般的照明电路和功率小于5.5KW的电动机控制电路中仍可采用。 操作时动作应迅速，使电弧较快熄灭，既能避免灼伤人手，也能减 少电弧对动触刀和静触座的灼损。 安装HK系列刀开关时，手柄要向上，不得倒装或平装，否则在分断 状态手柄有可能松动落下引起误合闸，造成人身安全事故。接线时进线和出 线不能接反，电源线接在上端，负载接在熔丝下端，否则在更换熔丝时会发 生触电事故。 HH系列铁壳开关又称为封闭式负荷开关，因其外壳为铁制壳，故俗称 为铁壳开关。铁壳开关的灭弧性能、操作及通断负载的能力和安全防护性能 都优于ＨＫ 系列瓷底胶盖刀开关，但其价格比瓷底胶盖刀开关贵。 HH系列铁壳开关的操作机构具有以下两个特点：一是采用了弹簧储 能分合闸方式，其分合闸的速度与手柄的操作速度无关，从而提高了开关通 断负载的能力；二是设有联锁装置，保证开关在合闸状态下开关盖不能开启， 开关盖开启时又不能合闸，充分发挥外壳的防护作用，并保证了更换熔丝等 操作的安全。 知识链接
知识链接 工作任务1全压起动控制 一按钮帽 控制按钮 复位弹箦 支柱连杆 控制按钮是一种手动操作接通或 动斯静他点 分断小电流控制电路的主今电器。 桥式动触点 动合静他点 主要利用其远距离手动指令或信号 外壳 去控制接触器、继电器等电磁装置 实现主电路的分合、功能转换或实 现电气联锁。 控制按钮一般由按钮帽、复位弹 动断按钮 动合按钮 簧、桥式动触点、静触点、外壳及 称（停止按超） 复合按钰 (启动按超) 支柱连杆等组成。按静态时的触点 图13控制按钮的结构、符号 分合状态，可分为动断按钮、动合 按钮和复合按钮，它们的结构和符 号如图13所示
工作任务1 全压起动控制 控制按钮 控制按钮是一种手动操作接通或 分断小电流控制电路的主令电器。 主要利用其远距离手动指令或信号， 去控制接触器、继电器等电磁装置， 实现主电路的分合、功能转换或实 现电气联锁。 控制按钮一般由按钮帽、复位弹 簧、桥式动触点、静触点、外壳及 支柱连杆等组成。按静态时的触点 分合状态，可分为动断按钮、动合 按钮和复合按钮，它们的结构和符 号如图1-3所示。 知识链接

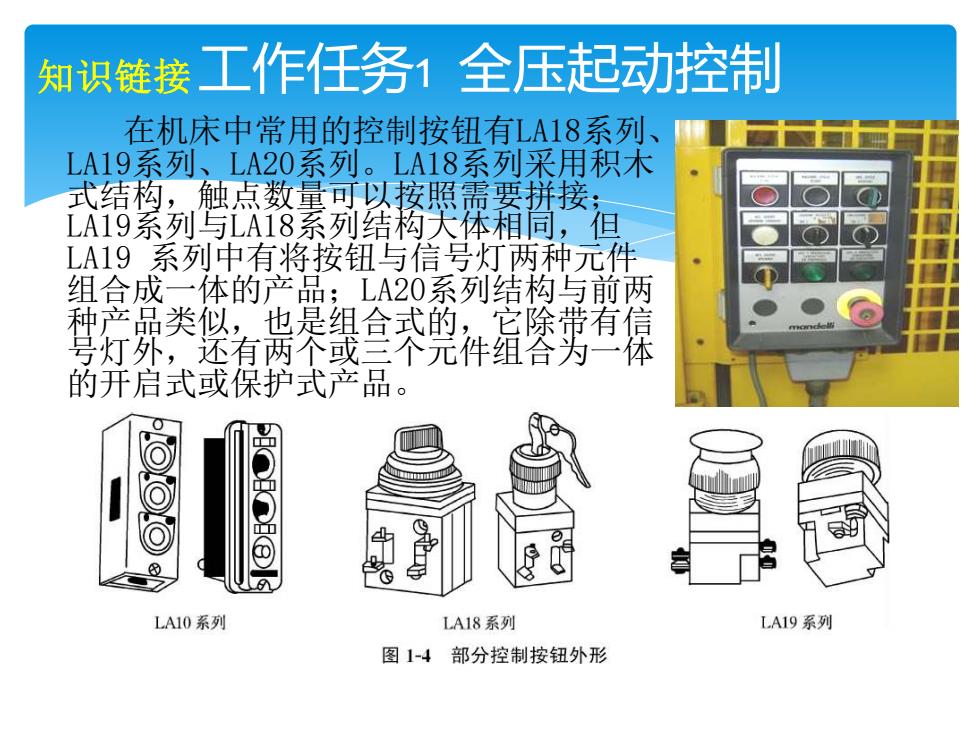

知识链接 工作任务1全压起动控制 在机床中常用的控制按钮有LA18系列、 LA19系列、LA20系列。LA18系列采用积木 式结构，触点数量可以按照需要拼接 LA19系列与LA18系列结构天体相同，但 LA19系列中有将按钮与信号灯两种元件 组合成一体的产品：LA20系列结构与前两 香家贵养视套说什显馨勇节佩 的开启式或保护式产品。 LA10系列 LA18系列 LA19系列 图14部分控制按钮外形
在机床中常用的控制按钮有LA18系列、 LA19系列、LA20系列。LA18系列采用积木 式结构，触点数量可以按照需要拼接； LA19系列与LA18系列结构大体相同，但 LA19 系列中有将按钮与信号灯两种元件 组合成一体的产品；LA20系列结构与前两 种产品类似，也是组合式的，它除带有信 号灯外，还有两个或三个元件组合为一体 的开启式或保护式产品。 知识链接 工作任务1 全压起动控制
