项目五电气控制系统图的认知 1.电气控制系统图的识读 2.电气控制系统图的绘制
项目五 电气控制系统图的认知 2.电气控制系统图的绘制 1.电气控制系统图的识读
知识链接 工作任务一电气控制系统图的识读 电气控制系统图主要包括电气控制原理图和电气设备安装图 >1 电气控制原理图一般分为主电路和辅助电路 主电路是指从电源到电动机的大电流通过的电路。辅 助电路包括控制电路、照明电路以及保护电路。它们主要由接 触器或继电器的线圈、触点、按钮、照明灯及控制变压器等电 器元件组成 >电气设备安装图包括电器布置图和电气安装接线图两种

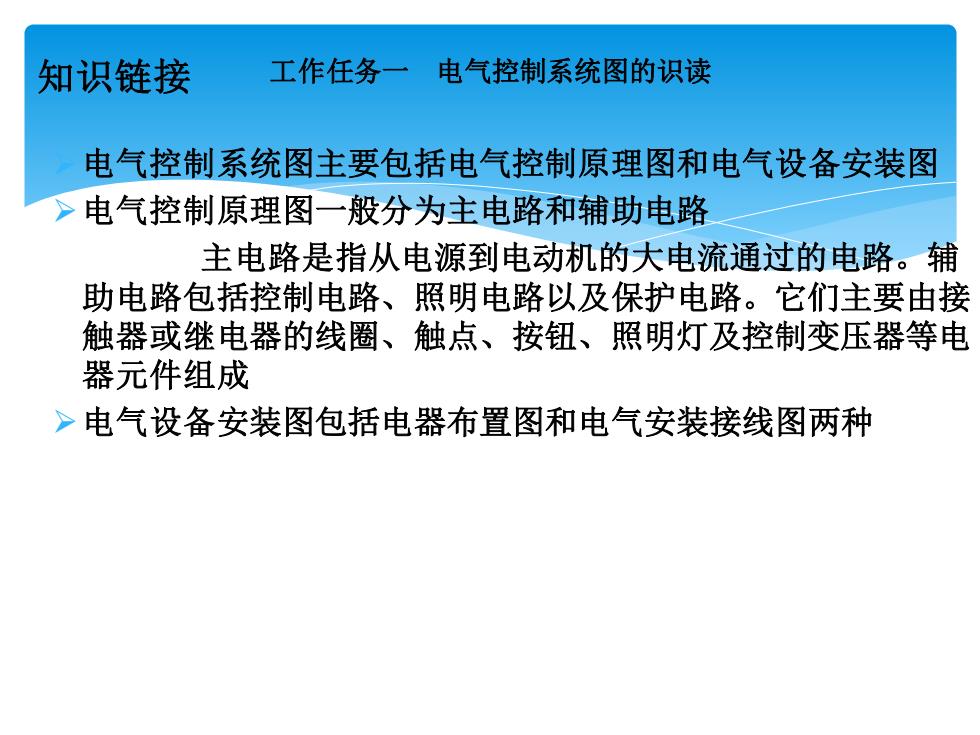

工作任务一 电气控制系统图的识读 ➢电气控制系统图主要包括电气控制原理图和电气设备安装图 ➢电气控制原理图一般分为主电路和辅助电路 主电路是指从电源到电动机的大电流通过的电路。辅 助电路包括控制电路、照明电路以及保护电路。它们主要由接 触器或继电器的线圈、触点、按钮、照明灯及控制变压器等电 器元件组成 ➢电气设备安装图包括电器布置图和电气安装接线图两种 知识链接
知识链接 工作任务一电气控制系统图的识读 电源开关 主轴 冷却泵 控制 电源指示照明 3-50z L1-380V QS U FUI 2.5mm2 U12 TC50W 0.75mm2 L2 V12 L3 W12 30 40 SBIE_ FU3 nFU4 2A山 中中※ 铺助电路 1 主电路 SB2F-\KM 0.75 3 mm HQS2 42 FR1 ☒☒ FR1 1.5mm2 HL EL 6.8-11 QSI A 8.4 W12 0 KM M1 3 4kW 0.125kW 1 500r/min 3000r/min
知识链接 工作任务一电气控制系统图的识读 主电路 辅助电路
知识链接 工作任务一电气控制系统图的识读 320 EL HL FUI FU2 0⑧-42 31一 -0 -42 线槽 2 U21 M TC R IIII卫端子板 的血 0 3×2.5mm @0 图5-2CV6132型卧式机床电气布置图 图5-3CW6132型卧式机床电气安装接线图
知识链接 工作任务一 电气控制系统图的识读
知识链接工作任务一电气控制系统图的识读 电气控制原理图的阅读和分析方法 了解生产工艺与执行电器的关系 查线读图法 分析主电路 控制电路的分析方法 优点：直观性强、容易掌握，应用广泛 缺点：分析复杂线路原理时叙述较冗长， 容易出错 逻辑代数法 优点：逻辑关系简洁明了，有助于计算机辅助分析 缺点：复杂电路逻辑关系表达式繁琐，电路分析不 如查线读图法直观
知识链接 工作任务一 电气控制系统图的识读 电气控制原理图的阅读和分析方法 查线读图法 了解生产工艺与执行电器的关系 分析主电路 控制电路的分析方法 逻辑代数法 优点：逻辑关系简洁明了，有助于计算机辅助分析 缺点：复杂电路逻辑关系表达式繁琐，电路分析不 如查线读图法直观。 优点：直观性强、容易掌握，应用广泛 缺点：分析复杂线路原理时叙述较冗长，容易出错
