项目二三相笼型异步电动机正反转控 制 1.电动机正反转控制 2.自动往返行程控制

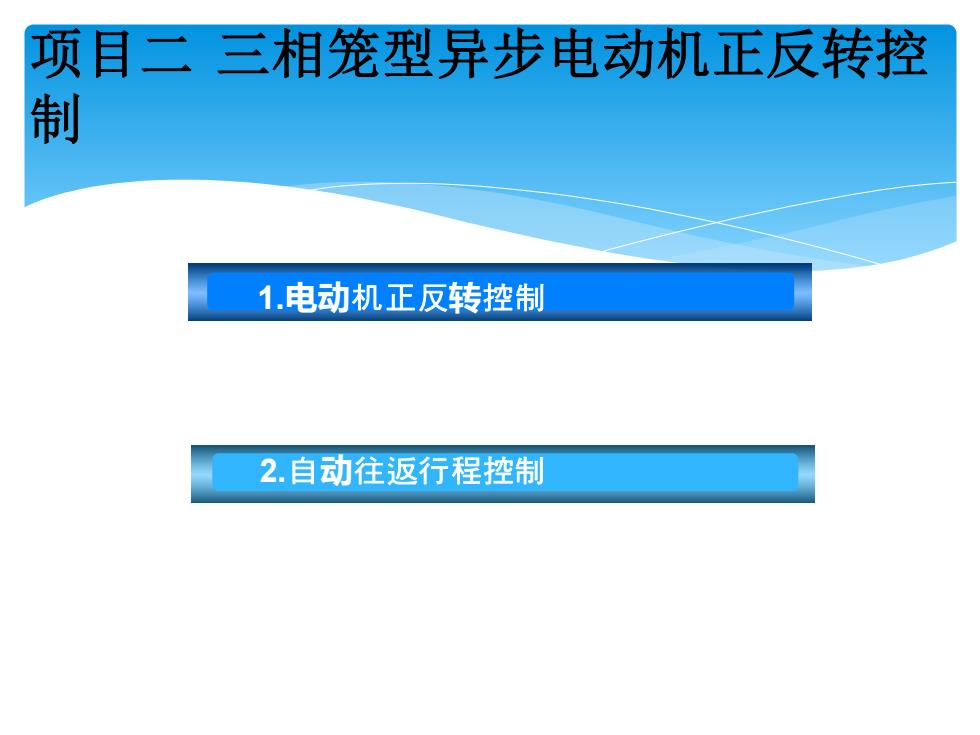

项目二 三相笼型异步电动机正反转控 制 2.自动往返行程控制 1.电动机正反转控制
知识链接 工作任务一三相笼型异步电动机正反转控制 三相异步电动机工作原理 当三相定子绕组通入三相交流电时，在定子、转子与空 气隙中就会产生一个沿定子内圆旋转的磁场，该磁场称为旋 转磁场。旋转磁场的旋转方向决定于通入定子绕组的三相交 流电源的相序，且与电源的相序一致。当三相定子绕组通入 三相对称交流电后，将产生一个旋转磁场。开始时转子不动， 这样转子导体就会切割磁感应线而产生感应电动势，由于转 子导体自成闭合回路，所以转子导体中就有电流通过，有电 流流过的转子导体将在旋转磁场中受电磁力的作用，该电磁 力在转子轴上形成电磁转矩，使异步电动机的转子旋转。电 动机转子的转向与磁场的旋转方向一致。 >三相异步电动机反转工作原理 三相异步电动机转子的转向与旋转磁场的转向相同， 因此，要使电动机反转只要将接在定子绕组上的任意两根相 线对调即可

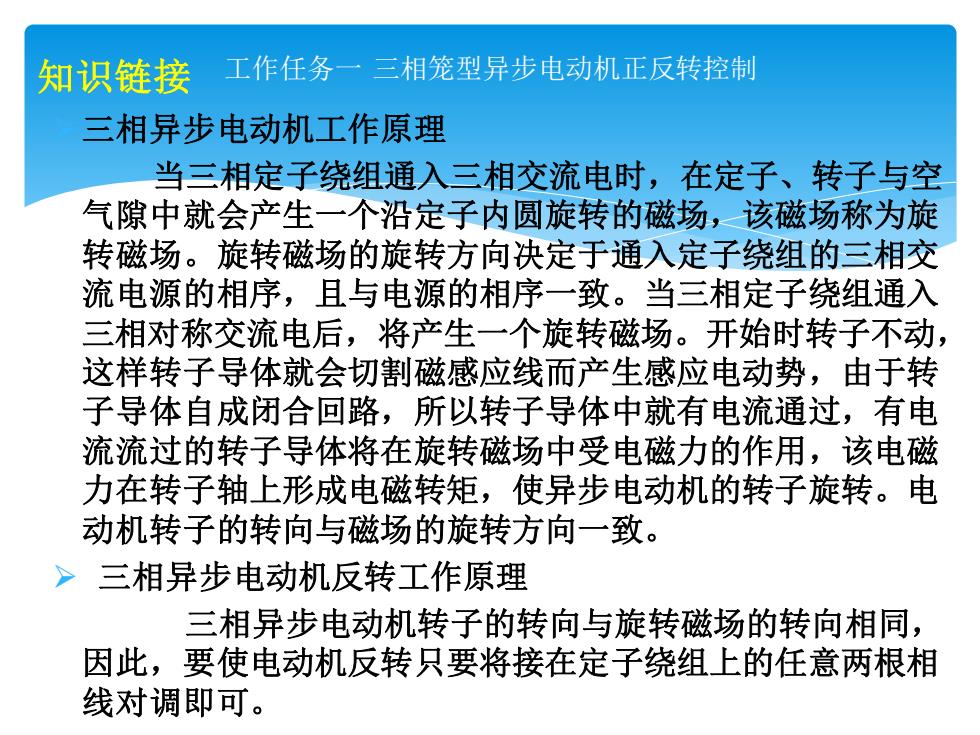

工作任务一 三相笼型异步电动机正反转控制 ➢三相异步电动机工作原理 当三相定子绕组通入三相交流电时，在定子、转子与空 气隙中就会产生一个沿定子内圆旋转的磁场，该磁场称为旋 转磁场。旋转磁场的旋转方向决定于通入定子绕组的三相交 流电源的相序，且与电源的相序一致。当三相定子绕组通入 三相对称交流电后，将产生一个旋转磁场。开始时转子不动， 这样转子导体就会切割磁感应线而产生感应电动势，由于转 子导体自成闭合回路，所以转子导体中就有电流通过，有电 流流过的转子导体将在旋转磁场中受电磁力的作用，该电磁 力在转子轴上形成电磁转矩，使异步电动机的转子旋转。电 动机转子的转向与磁场的旋转方向一致。 ➢ 三相异步电动机反转工作原理 三相异步电动机转子的转向与旋转磁场的转向相同， 因此，要使电动机反转只要将接在定子绕组上的任意两根相 线对调即可。 知识链接
基本任务 工作任务一三相笼型异步电动机正反转控制 ★任务要求 能够控制电动机实现正反转，能够实现互锁，如若使电动机由 正向运行转为反向运行，则必须先使电动机停止。 ★任务分析 按照任务要求，需要设置三个控制按钮，分别控制电动机的正 转、反转和停止；需要设置两个接触器，分别控制电动机的正转和反转。 正、反转控制电路分为主电路和控制电路两部分。主电路中的 两个交流接触器M1和KM2分别构成正、反两个相序的电源接线。控制原 理分析：按动正转起动按钮SB1,接触器M1线圈通电自锁，KM1主触点闭 合，电动机正向转动；电动机正转过程中，按动停车按钮SB3,KM1线圈 断电，自锁回路打开，主触点打开，电动机停转。按动反转按钮，交流 接触器KM2线圈通电自锁，K①M2主触点闭合，电动机反向转动。若主电路 中KM1和KM2的主触点同时闭合，将会造成主电路电源短路，因此本电路 任何时刻只允许有一个接触器的触点闭合。实现这一控制要求的方法是 分别将M1,KM2动断触点串接在对方线圈电路中，形成相互制约的关系， 简称为互锁控制（又称联锁控制)

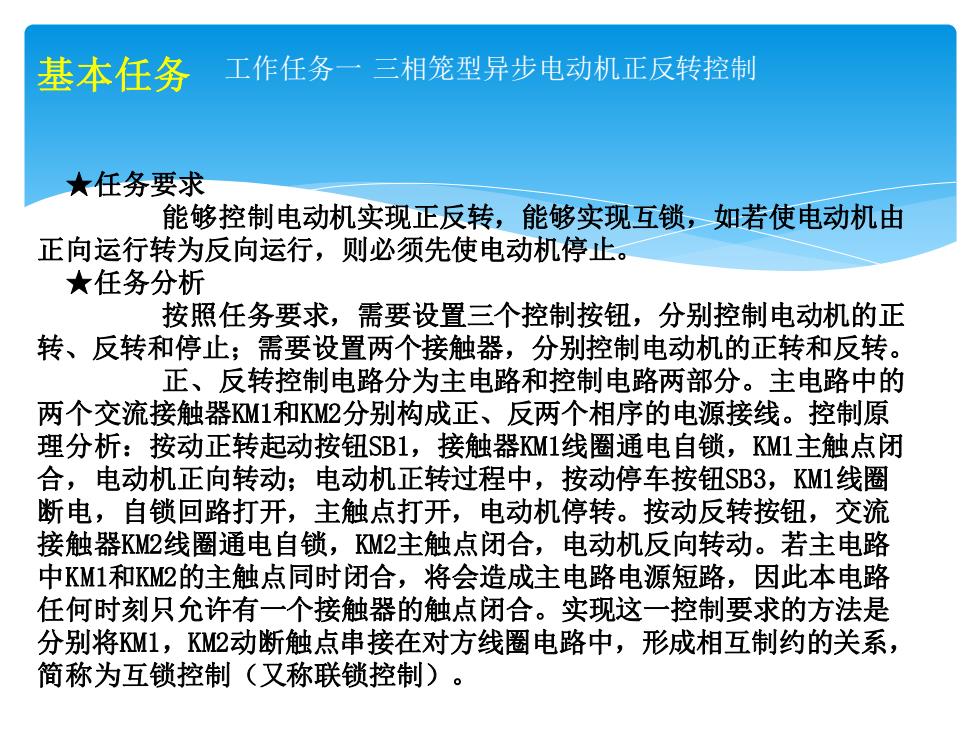

基本任务 工作任务一 三相笼型异步电动机正反转控制 ★任务要求 能够控制电动机实现正反转，能够实现互锁，如若使电动机由 正向运行转为反向运行，则必须先使电动机停止。 ★任务分析 按照任务要求，需要设置三个控制按钮，分别控制电动机的正 转、反转和停止；需要设置两个接触器，分别控制电动机的正转和反转。 正、反转控制电路分为主电路和控制电路两部分。主电路中的 两个交流接触器KM1和KM2分别构成正、反两个相序的电源接线。控制原 理分析：按动正转起动按钮SB1，接触器KM1线圈通电自锁，KM1主触点闭 合，电动机正向转动；电动机正转过程中，按动停车按钮SB3，KM1线圈 断电，自锁回路打开，主触点打开，电动机停转。按动反转按钮，交流 接触器KM2线圈通电自锁，KM2主触点闭合，电动机反向转动。若主电路 中KM1和KM2的主触点同时闭合，将会造成主电路电源短路，因此本电路 任何时刻只允许有一个接触器的触点闭合。实现这一控制要求的方法是 分别将KM1，KM2动断触点串接在对方线圈电路中，形成相互制约的关系， 简称为互锁控制（又称联锁控制）
基本任务 工作任务一三相笼型异步电动机正反转控制 FU2 FR SB3E7 SB1 SB2 E KMI KM2 KMI KM2 CCCFR KM2 KM M KM1 KM2 图21正、反转控制电路
基本任务 工作任务一 三相笼型异步电动机正反转控制
拓展任务 :工作任务一三相笼型异步电动机正反转控制 >任务要求： 能够控制电动机实现正反转，能够实现互锁，能够使电动机 由正向运行直接切换为反向运行。 >任务分析： 按照任务要求，需要设置三个控制按钮，分别控制电动机的 正转、反转和停止，并且正、反转控制按钮需要有联动触点； 需要设置两个接触器，分别控制电动机的正转和反转。将正、 反转按钮的动断触点串到对方电路中，利用按钮动合、动断触 点的机械连接，在电路中起相互制约的联锁作用
拓展任务 工作任务一 三相笼型异步电动机正反转控制 ➢任务要求： 能够控制电动机实现正反转，能够实现互锁，能够使电动机 由正向运行直接切换为反向运行。 ➢任务分析： 按照任务要求，需要设置三个控制按钮，分别控制电动机的 正转、反转和停止，并且正、反转控制按钮需要有联动触点； 需要设置两个接触器，分别控制电动机的正转和反转。将正、 反转按钮的动断触点串到对方电路中，利用按钮动合、动断触 点的机械连接，在电路中起相互制约的联锁作用
