知识链接工作任务1全压起动控制 导条短路环 铝条 端环风叶 端环 嵌入的导条 铜导条 铁心 铝导条 转子铁心 铜条转子绕组 铜条转子外形 铸铝转子绕组 铸铝转子外形 (a)铜条转子结构 (b)铸铝转子结构 图1-28笼型异步电动机转子 当三相定子绕组通入三相交 流电时，在定子、转子与空气 转子绕组 堕中就金产生女个沿是子内圆 旋转的磁场，该磁场称为旋转 磁场。旋转磁场的旋转方向决 定于通入定子绕组的三相交流 电源的相序，耳与电源的相序 三相可变电阳器 致。只要任意对调电动机两 (a)绕线转子 (b)转子电路 相 弭与交流电源的接线，旋 图1-29 绕线型转子及其电路 磁场即反转
知识链接 工作任务1 全压起动控制 当三相定子绕组通入三相交 流电时，在定子、转子与空气 隙中就会产生一个沿定子内圆 旋转的磁场，该磁场称为旋转 磁场。旋转磁场的旋转方向决 定于通入定子绕组的三相交流 电源的相序，且与电源的相序 一致。只要任意对调电动机两 相绕组与交流电源的接线，旋 转磁场即反转

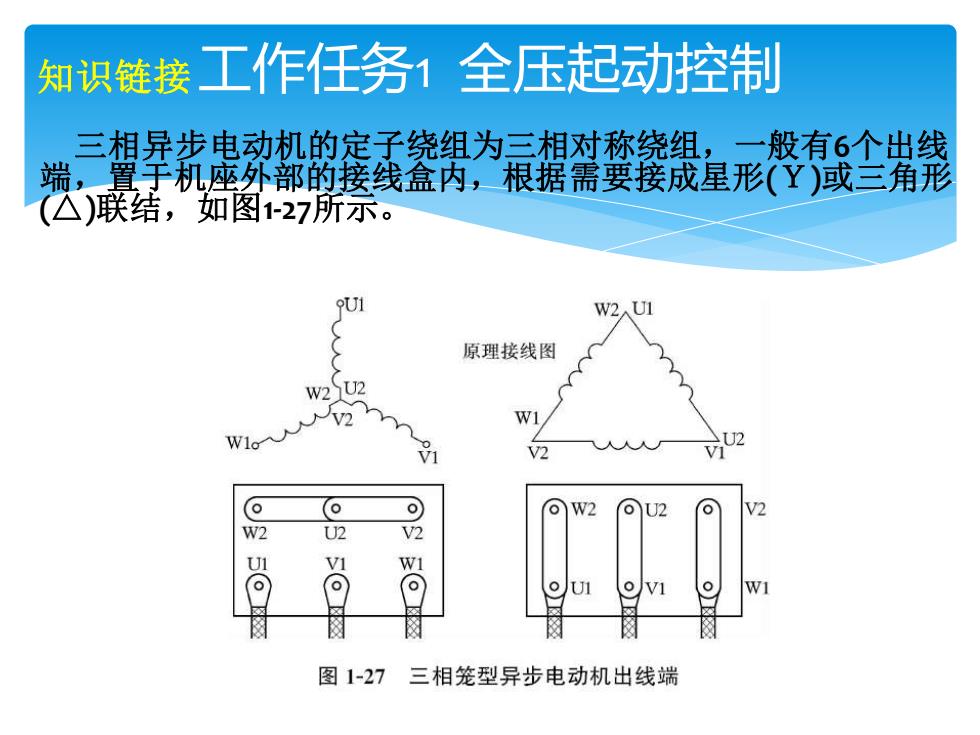

知识链接工作任务1全压起动控制 三相异步电动机的定子绕组为三相对称绕组，一般有6个出线 端，置 机座外部的接线盒内，根据需要接成星形Y)或三角形 (△)联结，如图1-27所示。 W2.UI 原理接线图 W2U2 U2 1 V2 U2 W2 U2 V2 W1 ⊙ ⊙ W 图 图1-27 三相笼型异步电动机出线端
三相异步电动机的定子绕组为三相对称绕组，一般有6个出线 端，置于机座外部的接线盒内，根据需要接成星形(Ｙ)或三角形 (△)联结，如图1-27所示。 知识链接 工作任务1 全压起动控制

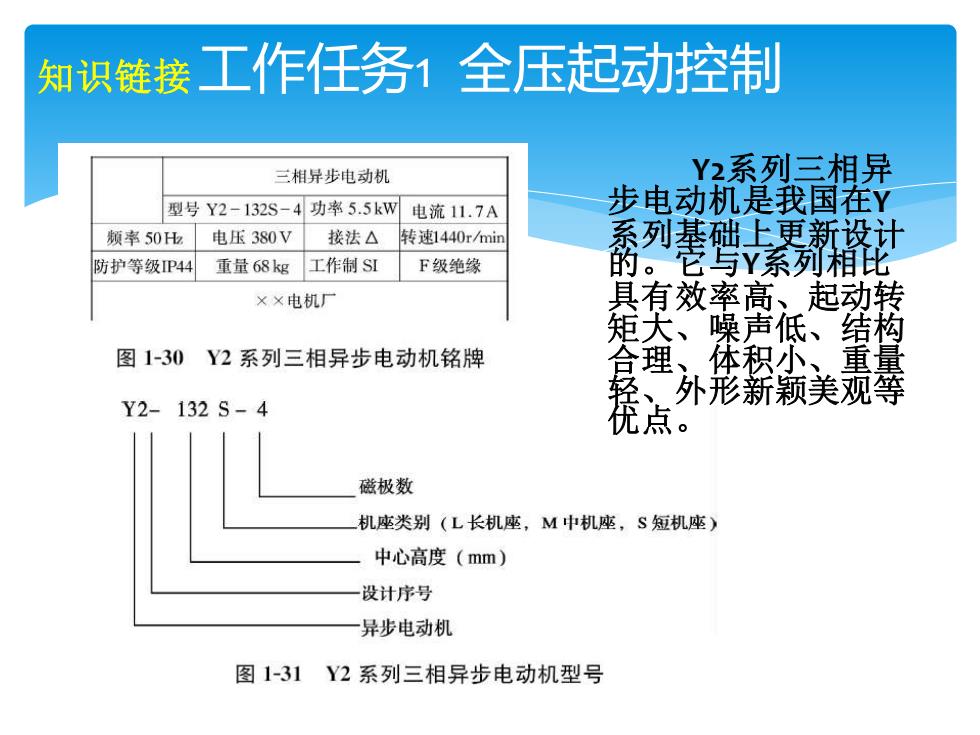

知识链接工作任务1全压起动控制 三相异步电动机 Y2系列三相异 型号Y2-132S-4功率5.5kW电流11.7A 步电动机是我国在Y 频率50化 电压380V 接法△ 转速1440r/min 防护等级P44 重量68kg工作制SI F级绝缘 黍列套素 ××电机厂 具有效率高、，起动转 矩大、噪声低、结构 图1-30Y2系列三相异步电动机铭牌 合理、体积小、重量 、外形新颖美观等 Y2-132S-4 点。 磁极数 机座类别(L长机座，M中机座，S短机座) 中心高度(mm㎡) 设计序号 异步电动机 图1-31Y2系列三相异步电动机型号
知识链接 工作任务1 全压起动控制 Y2系列三相异 步电动机是我国在Y 系列基础上更新设计 的。它与Y系列相比 具有效率高、起动转 矩大、噪声低、结构 合理、体积小、重量 轻、外形新颖美观等 优点

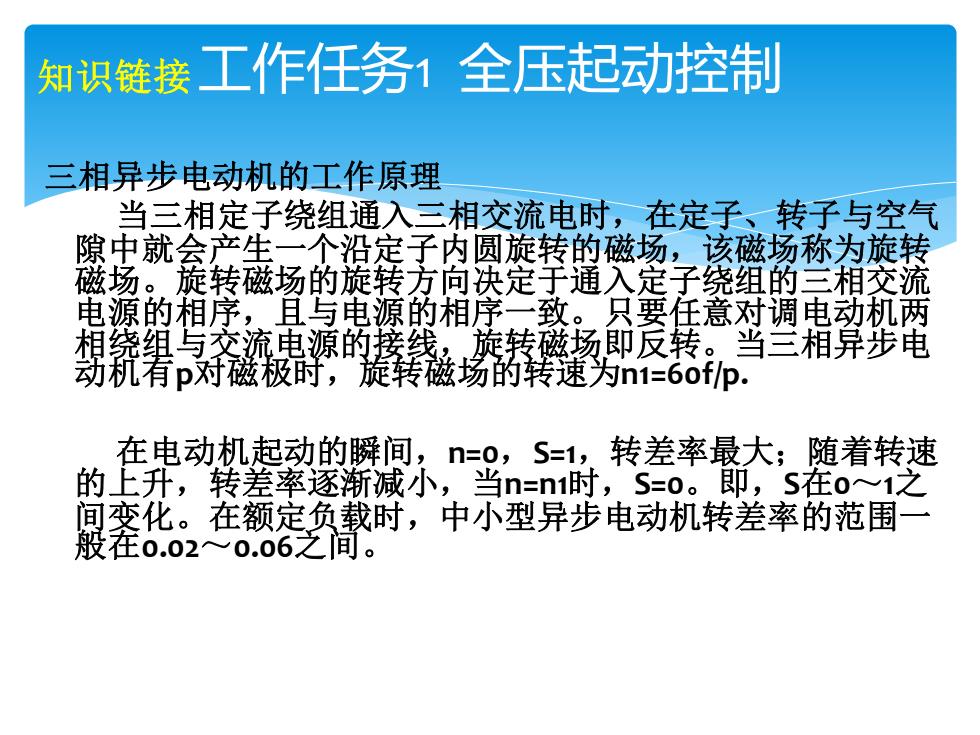

知识链接工作任务1全压起动控制 三相异步电动机的工作原理 当三相定子绕组通入三相交流电时，在定子、转子与空气 隙中就会产生一个沿定子内圆旋转的磁场，该磁场称为旋转 磁场。，旋转磁场的旋转方向决定宇通入定子绕组的三相交流 电源的相序，且与电源的相序一致。只要任意对调电动机两 相绕组与交流电源的接线，，旋转磁场即反转。当三相异步电 动机着p对磁极时，"旋转磁场的转速为n1仁6otp. 在电动机起动的瞬间，=0，S=1,.转差率最大；随着转速 的上升，转差率逐渐减小，当n=n1时，S=o。即，S在o~1之 间变化。在额定负载时，中小型异步电动机转差率的范围一 般在0.02≈0.06之间
三相异步电动机的工作原理 当三相定子绕组通入三相交流电时，在定子、转子与空气 隙中就会产生一个沿定子内圆旋转的磁场，该磁场称为旋转 磁场。旋转磁场的旋转方向决定于通入定子绕组的三相交流 电源的相序，且与电源的相序一致。只要任意对调电动机两 相绕组与交流电源的接线，旋转磁场即反转。当三相异步电 动机有p对磁极时，旋转磁场的转速为n1=60f/p. 在电动机起动的瞬间，n=0，S=1，转差率最大；随着转速 的上升，转差率逐渐减小，当n=n1时，S=0。即，S在0～1之 间变化。在额定负载时，中小型异步电动机转差率的范围一 般在0.02～0.06之间。 知识链接 工作任务1 全压起动控制

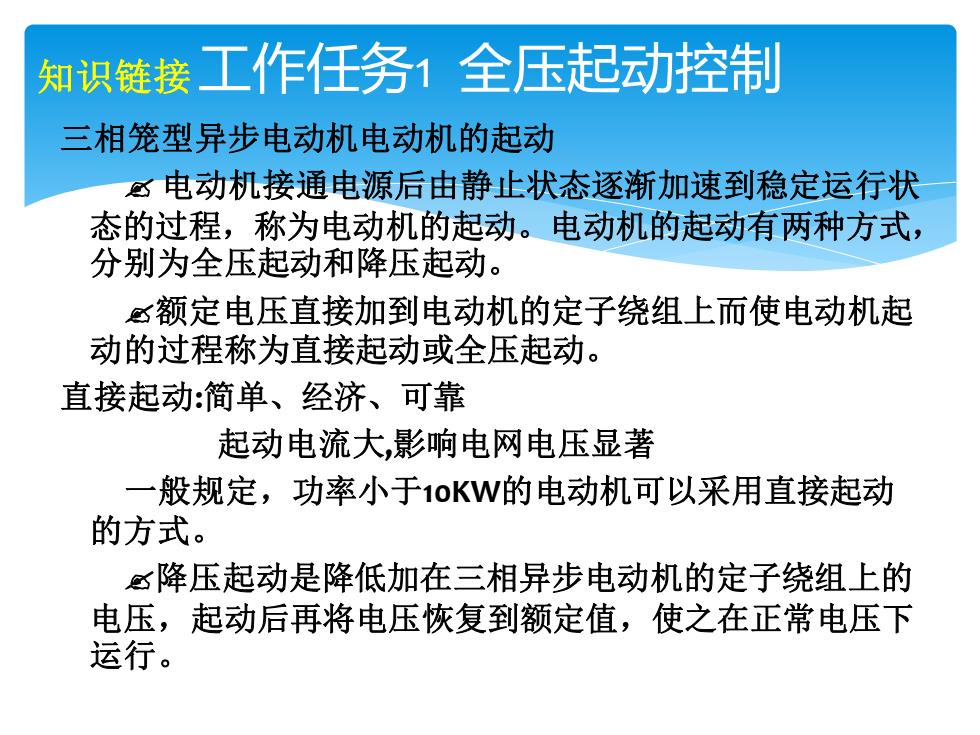

知识链接工作任务1全压起动控制 三相笼型异步电动机电动机的起动 公电动机接通电源后由静止状态逐渐加速到稳定运行状 态的过程，称为电动机的起动。电动机的起动有两种方式， 分别为全压起动和降压起动。 ≤额定电压直接加到电动机的定子绕组上而使电动机起 动的过程称为直接起动或全压起动。 直接起动：简单、经济、可靠 起动电流大影响电网电压显著 一般规定，功率小于1oKW的电动机可以采用直接起动 的方式。 心降压起动是降低加在三相异步电动机的定子绕组上的 电压，起动后再将电压恢复到额定值，使之在正常电压下 运行
三相笼型异步电动机电动机的起动 电动机接通电源后由静止状态逐渐加速到稳定运行状 态的过程，称为电动机的起动。电动机的起动有两种方式， 分别为全压起动和降压起动。 额定电压直接加到电动机的定子绕组上而使电动机起 动的过程称为直接起动或全压起动。 直接起动:简单、经济、可靠 起动电流大,影响电网电压显著 一般规定，功率小于10KW的电动机可以采用直接起动 的方式。 降压起动是降低加在三相异步电动机的定子绕组上的 电压，起动后再将电压恢复到额定值，使之在正常电压下 运行。 知识链接 工作任务1 全压起动控制
