项目四三相笼型异步电动机制动控制 1.三相笼型异步电动机反接制动控制 2.三相笼型异步电动机能耗制动控制
项目四 三相笼型异步电动机制动控制 2.三相笼型异步电动机能耗制动控制 1.三相笼型异步电动机反接制动控制

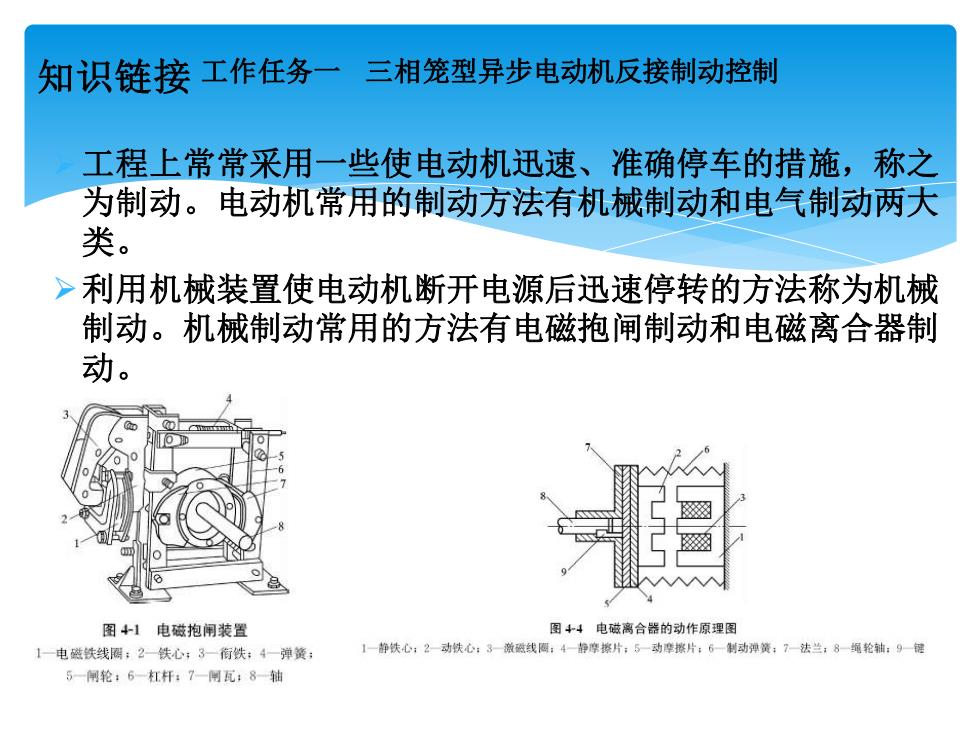

知识链接工作任务一三相笼型异步电动机反接制动控制 工程上常常采用一些使电动机迅速、准确停车的措施，称之 为制动。电动机常用的制动方法有机械制动和电气制动两大 类。 >利用机械装置使电动机断开电源后迅速停转的方法称为机械 制动。机械制动常用的方法有电磁抱闸制动和电磁离合器制 动。 图+1电磁抱闸装置 图+4电磁离合器的动作原理图 1一电磁铁线圈：2一铁心；3一衔铁；4一弹簧； 1一静铁心：2动铁心：3激磁线圈：4静摩擦片：5一动摩擦片：6一制动弹簧：7法兰：8一绳轮轴：9键 5一闸轮：6一杠杆：7一啊瓦：8一轴
工作任务一 三相笼型异步电动机反接制动控制 ➢工程上常常采用一些使电动机迅速、准确停车的措施，称之 为制动。电动机常用的制动方法有机械制动和电气制动两大 类。 ➢利用机械装置使电动机断开电源后迅速停转的方法称为机械 制动。机械制动常用的方法有电磁抱闸制动和电磁离合器制 动。 知识链接
知识链接工作任务一 三相笼型异步电动机反接制动控制 起重机械，如桥式起重机、提升机、电梯等，经常使用电磁 抱闸，当电动机断电停转时保证定位准确，并避免重物自行 下坠而造成事故。 >断电制动型电磁抱闸的原理 电动机通电运行时，制动器的线圈通电产生电磁力， 通过杠杆将闸瓦拉开使电动机的转轴可自由转动。 电动机断电停转时，电磁线圈与电动机同步断电， 电磁吸力消失，在弹簧的作用下闸瓦将电动机的转轴紧紧抱 住，使电动机迅速停止转动
工作任务一 三相笼型异步电动机反接制动控制 ➢起重机械，如桥式起重机、提升机、电梯等，经常使用电磁 抱闸，当电动机断电停转时保证定位准确，并避免重物自行 下坠而造成事故。 知识链接 ➢断电制动型电磁抱闸的原理 电动机通电运行时，制动器的线圈通电产生电磁力， 通过杠杆将闸瓦拉开使电动机的转轴可自由转动。 电动机断电停转时，电磁线圈与电动机同步断电， 电磁吸力消失，在弹簧的作用下闸瓦将电动机的转轴紧紧抱 住，使电动机迅速停止转动
知识链接工作住务一三相笼型异步电动机反接制动控制 工作原理：合上电源开关QS, 按动起动按钮SB1,接触器 FR KM线圈通电自锁，主电路电 磁铁线圈YB通电，衔铁吸合， SB2E 使制动器闸瓦与闸轮分开， KM 电动机M起动运转。停车时， SBI 按下停止按钮SB2,接触器 KM FRCCC KM线圈断电，主触点使电动 YB 机和电磁铁线圈YB同时断电， 衔铁 杠杆 电磁铁衔铁与固定铁心分断， KM 弹窗 在弹簧力的作用下，闸瓦紧 轮 紧抱住闸轮，电磁抱闸实现 机械断电抱闸制动，电动机 图42电磁抱闸断电制动控制电路 迅速停转
工作任务一 三相笼型异步电动机反接制动控制 ➢工作原理：合上电源开关QS， 按动起动按钮SB1，接触器 KM线圈通电自锁，主电路电 磁铁线圈YB通电，衔铁吸合， 使制动器闸瓦与闸轮分开， 电动机M起动运转。停车时， 按下停止按钮SB2，接触器 KM线圈断电，主触点使电动 机和电磁铁线圈YB同时断电， 电磁铁衔铁与固定铁心分断， 在弹簧力的作用下，闸瓦紧 紧抱住闸轮，电磁抱闸实现 机械断电抱闸制动，电动机 迅速停转。 知识链接
知识链接工作任务一 三相笼型异步电动机反接制动控制 LIL2L3 工作原理：合上电源开关QS, 需制动时，按下停止按钮 R t SB2,主电路断电，复合按 钮SB2动合触点闭合，接触 FU 器KM2得电，电磁抱闸线圈 国 YA得电，闸瓦与闸轮抱紧制 动。松开复合按钮SB2,接 KMI 触器KM2失电释放，电动机 YA 的电源被切断，电磁抱闸线 圈YA失电，抱闸松开。 V21 KMI KM2 图4-3 电磁抱闸通电制动控制电路
工作任务一 三相笼型异步电动机反接制动控制 ➢工作原理：合上电源开关QS, 需制动时，按下停止按钮 SB2，主电路断电，复合按 钮SB2动合触点闭合，接触 器KM2得电，电磁抱闸线圈 YA得电，闸瓦与闸轮抱紧制 动。松开复合按钮SB2，接 触器KM2失电释放，电动机 的电源被切断，电磁抱闸线 圈YA失电，抱闸松开。 知识链接
