知识链接工作任务1全压起动控制 按钮帽操动部分除常见的直上、直下的操纵形式外，还 有旋钮式、钥匙式、紧急式、保护式和防爆式等。按钮帽 也通过不同的颜色和符号标志来区分功能及作用，红色代 表停止，绿色或黑色代表起动，便于操作人员识别，避免 误操作。控制按钮的型号意义如图1-5所示。 结构代号含义： L A 口口口 K开启式 结构代号 主令电器 H保护式 K、H、S、F、J、D、X、Y) 按钮 动断触点数 S防水式 设计序号 F-防腐式 动合触点数 紧急式 图1-5控制按钮的型号意义 D带指示灯式 X旋钮式 Y钥匙式
按钮帽操动部分除常见的直上、直下的操纵形式外，还 有旋钮式、钥匙式、紧急式、保护式和防爆式等。按钮帽 也通过不同的颜色和符号标志来区分功能及作用，红色代 表停止，绿色或黑色代表起动，便于操作人员识别，避免 误操作。控制按钮的型号意义如图1-5所示。 知识链接 工作任务1 全压起动控制 结构代号含义： K-开启式 H-保护式 S-防水式 F-防腐式 J-紧急式 D-带指示灯式 X-旋钮式 Y-钥匙式
知识链接 工作任务1全压起动控制 熔断器 熔断器在电力拖动系统中是用来作短路保 护的器件。使用时，熔断器应串联在所保护的电路 中。当电路发生短路故障时，通过熔断器的电流达 到或超过某一规定值，以其自身产生的热量使熔体 熔断而自动切断电路，起到保护作用。 熔断器的种类很多，按结构形式可分为插 入式熔断器、螺旋式熔断器、封闭式熔断器、快速 图1-6插入式熔断器结构. 熔断器和自复式熔断器等类型。 1-溶丝：2-动触点：3瓷盖： 4-空腔；5静触点：6瓷座 01 (a)外形 (b)结构 0 图1-7螺旋式培斯器 (a)无填料式 (h)有第料试 1-瓷帽：2熔断管：3-毫套： 图18封闭式熔新器 4上接线座：行下接线座：6瓷座。 1一解纸管：登黄制套管：3黄制相：4开目夹座：行熔体：6一刀型夹头
熔断器 熔断器在电力拖动系统中是用来作短路保 护的器件。使用时，熔断器应串联在所保护的电路 中。当电路发生短路故障时，通过熔断器的电流达 到或超过某一规定值，以其自身产生的热量使熔体 熔断而自动切断电路，起到保护作用。 熔断器的种类很多，按结构形式可分为插 入式熔断器、螺旋式熔断器、封闭式熔断器、快速 熔断器和自复式熔断器等类型。 知识链接 工作任务1 全压起动控制
知识链接工作任务1全压起动控制 熔断器 快速熔断器 快速熔断器是在L系列螺旋式熔断器的基础上，为保护硅半导体元 件而设计的，其结构与RL1系列完全相同。常用的型号有RLS系列、RSo系 列等，RLS系列主要用于小容量硅元件及其成套装置的短路保护；RS0系列 主要用于大容量晶闸管元件的短路保护。 自复式熔断器 应用非线性电阻元件制 成（如金属钠、特殊合金等）， 其结构如图1-9所示。自复 式熔断器的优点是动作快， 能反复使用，无需备用熔 体。缺点是它不能真正分 断电路，只能利用高阻闭 图1-9自复式熔断器结构 塞电路，故常与自动开关 1进线端子：2特殊玻璃：3瓷心；4熔体：5氩气： 串联使用，以提高组合分 6一螺钉；7软铅：8一出线端子：9一活塞；10一套管 断性能
熔断器 知识链接 工作任务1 全压起动控制 快速熔断器 快速熔断器是在RL1系列螺旋式熔断器的基础上，为保护硅半导体元 件而设计的，其结构与RL1系列完全相同。常用的型号有RLS系列、RS0系 列等，RLS系列主要用于小容量硅元件及其成套装置的短路保护；RS0系列 主要用于大容量晶闸管元件的短路保护。 自复式熔断器 应用非线性电阻元件制 成(如金属钠、特殊合金等)， 其结构如图1-9所示。自复 式熔断器的优点是动作快， 能反复使用，无需备用熔 体。缺点是它不能真正分 断电路，只能利用高阻闭 塞电路，故常与自动开关 串联使用，以提高组合分 断性能

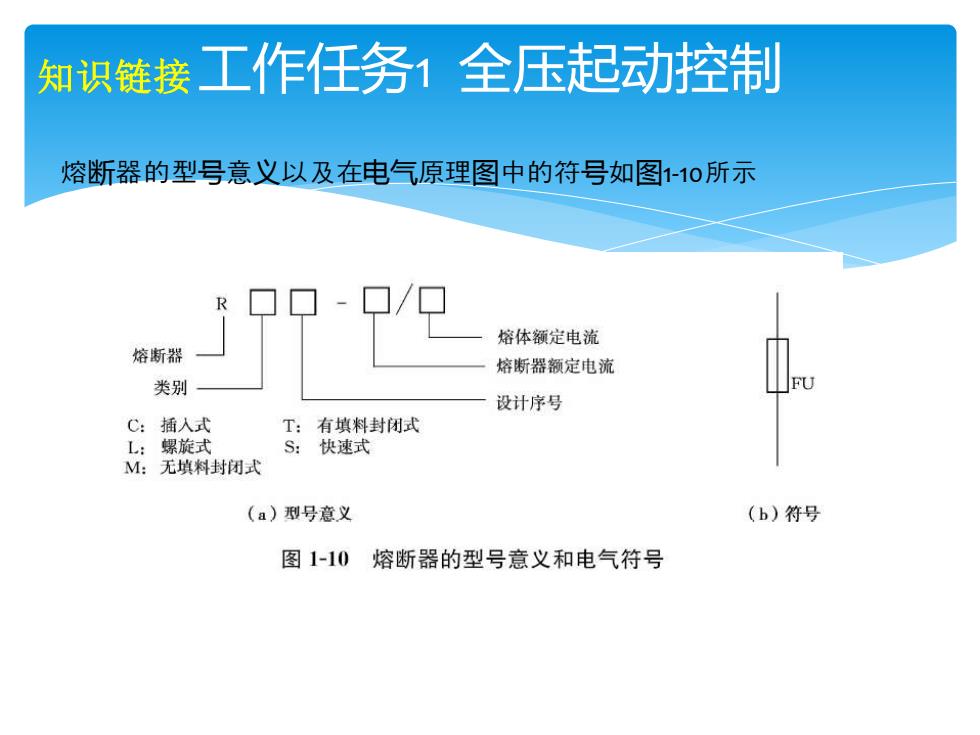

知识链接 工作任务1全压起动控制 熔断器的型号意义以及在电气原理图中的符号如图1-10所示 熔体额定电流 熔断器 熔断器额定电流 类别 设计序号 C:插入式 T:有填料封闭式 L: 螺旋式 S:快速式 M:无填料封闭式 (a)型号意义 (b)符号 图1-10熔断器的型号意义和电气符号
熔断器的型号意义以及在电气原理图中的符号如图1-10所示 知识链接 工作任务1 全压起动控制
知识链接工作任务1全压起动控制 接触器 接触器是机床电路及自动控制电路中的一种自动切换电器，可用于 远距离频繁地接通和断开交、真流主电路及大容量控制电路。其主要 控制对象是电动机，、也可角于控制其他电力负载，如电热设备、电焊 机、电容器组等。接触器不仅能遥控通断电路，还具有次电压、零电 压释放保护功能：换作频率高，、使更寿命长，工作可靠，结构简单经 济，茵此在电气控制中应用干分泛。 接触器分为交流接触器和直流接触器两种，其中交流接触器应用最 为产泛，直流接触器则应用范围较小。 (a)CJ10-40交流接触器 (b)C10-60交流接触器 (c)GJ12交流接触器 图11山交流接触器
接触器 接触器是机床电路及自动控制电路中的一种自动切换电器，可用于 远距离频繁地接通和断开交、直流主电路及大容量控制电路。其主要 控制对象是电动机，也可用于控制其他电力负载，如电热设备、电焊 机、电容器组等。接触器不仅能遥控通断电路，还具有欠电压、零电 压释放保护功能，操作频率高，使用寿命长，工作可靠，结构简单经 济，因此在电气控制中应用十分广泛。 接触器分为交流接触器和直流接触器两种，其中交流接触器应用最 为广泛，直流接触器则应用范围较小。 知识链接 工作任务1 全压起动控制
