项目七三相笼型异步电动机制动控制 1,电气控制系统的原理设计及工艺设计 2.C534J1立车横梁电气控制系统设计
项目七 三相笼型异步电动机制动控制 2. C534JI立车横梁电气控制系统设计 1.电气控制系统的原理设计及工艺设计

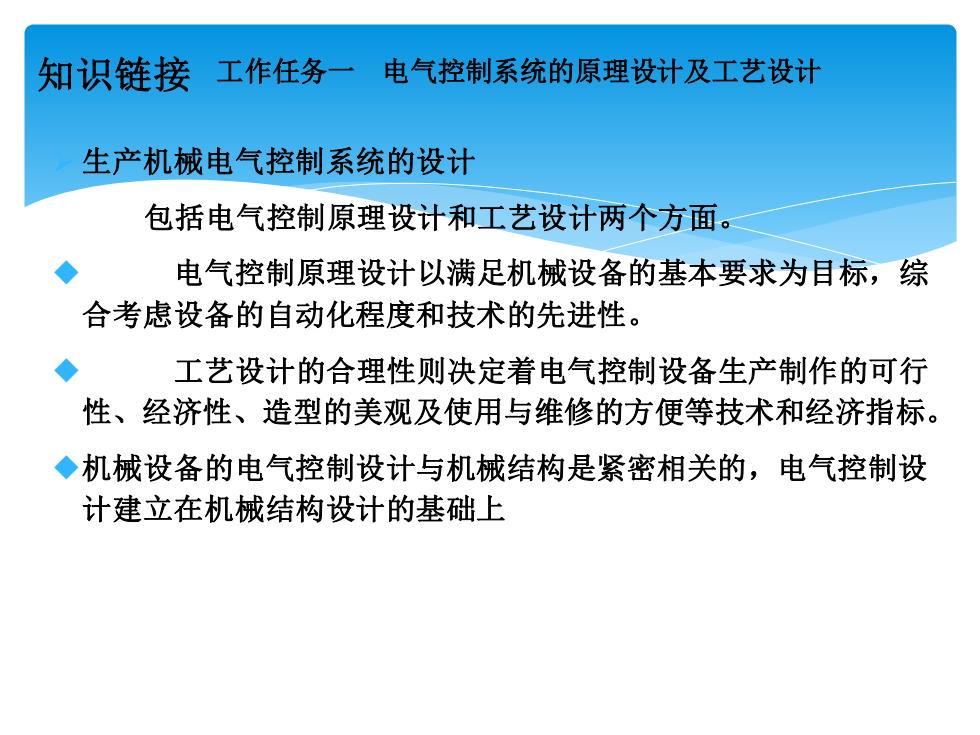

知识链接工作任务一 电气控制系统的原理设计及工艺设计 生产机械电气控制系统的设计 包括电气控制原理设计和工艺设计两个方面。 电气控制原理设计以满足机械设备的基本要求为目标，综 合考虑设备的自动化程度和技术的先进性。 工艺设计的合理性则决定着电气控制设备生产制作的可行 性、经济性、造型的美观及使用与维修的方便等技术和经济指标。 ◆机械设备的电气控制设计与机械结构是紧密相关的，电气控制设 计建立在机械结构设计的基础上
工作任务一 电气控制系统的原理设计及工艺设计 ➢ 生产机械电气控制系统的设计 包括电气控制原理设计和工艺设计两个方面。 ◆ 电气控制原理设计以满足机械设备的基本要求为目标，综 合考虑设备的自动化程度和技术的先进性。 ◆ 工艺设计的合理性则决定着电气控制设备生产制作的可行 性、经济性、造型的美观及使用与维修的方便等技术和经济指标。 ◆机械设备的电气控制设计与机械结构是紧密相关的，电气控制设 计建立在机械结构设计的基础上 知识链接

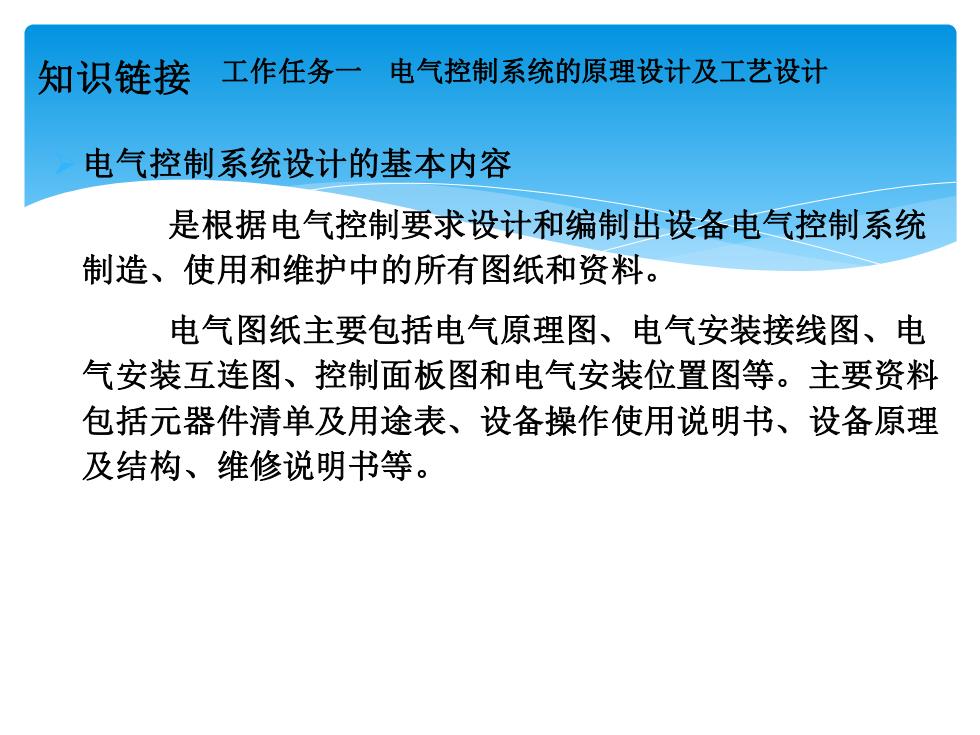

知识链接工作任务一电气控制系统的原理设计及工艺设计 电气控制系统设计的基本内容 是根据电气控制要求设计和编制出设备电气控制系统 制造、使用和维护中的所有图纸和资料。 电气图纸主要包括电气原理图、电气安装接线图、电 气安装互连图、控制面板图和电气安装位置图等。主要资料 包括元器件清单及用途表、设备操作使用说明书、设备原理 及结构、维修说明书等
工作任务一 电气控制系统的原理设计及工艺设计 ➢电气控制系统设计的基本内容 是根据电气控制要求设计和编制出设备电气控制系统 制造、使用和维护中的所有图纸和资料。 电气图纸主要包括电气原理图、电气安装接线图、电 气安装互连图、控制面板图和电气安装位置图等。主要资料 包括元器件清单及用途表、设备操作使用说明书、设备原理 及结构、维修说明书等。 知识链接

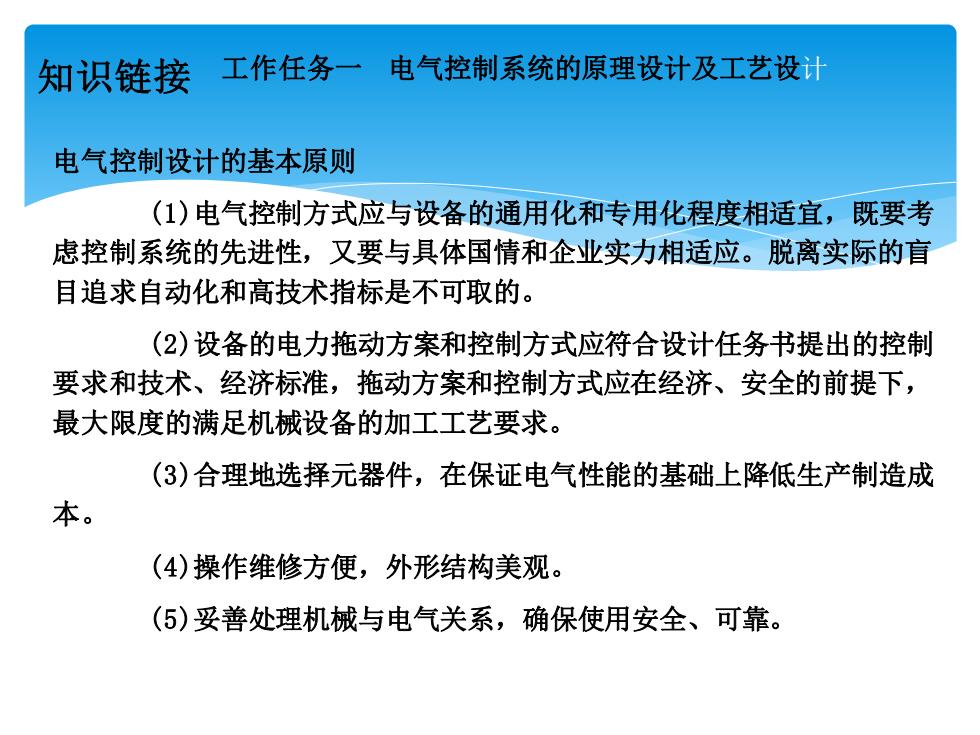

知识链接 工作任务一电气控制系统的原理设计及工艺设计 电气控制设计的基本原则 (1)电气控制方式应与设备的通用化和专用化程度相适宜，既要考 虑控制系统的先进性，又要与具体国情和企业实力相适应。脱离实际的盲 目追求自动化和高技术指标是不可取的。 (2)设备的电力拖动方案和控制方式应符合设计任务书提出的控制 要求和技术、经济标准，拖动方案和控制方式应在经济、安全的前提下， 最大限度的满足机械设备的加工工艺要求。 (3)合理地选择元器件，在保证电气性能的基础上降低生产制造成 本。 (4)操作维修方便，外形结构美观。 (⑤)妥善处理机械与电气关系，确保使用安全、可靠
工作任务一 电气控制系统的原理设计及工艺设计 电气控制设计的基本原则 (1)电气控制方式应与设备的通用化和专用化程度相适宜，既要考 虑控制系统的先进性，又要与具体国情和企业实力相适应。脱离实际的盲 目追求自动化和高技术指标是不可取的。 (2)设备的电力拖动方案和控制方式应符合设计任务书提出的控制 要求和技术、经济标准，拖动方案和控制方式应在经济、安全的前提下， 最大限度的满足机械设备的加工工艺要求。 (3)合理地选择元器件，在保证电气性能的基础上降低生产制造成 本。 (4)操作维修方便，外形结构美观。 (5)妥善处理机械与电气关系，确保使用安全、可靠。 知识链接

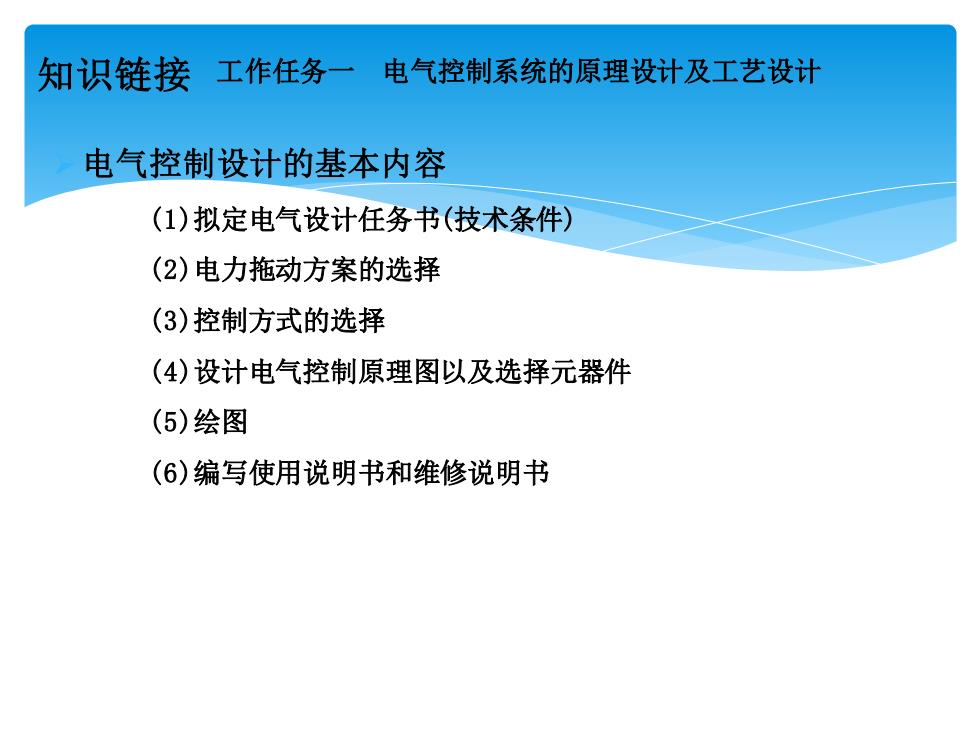

知识链接工作任务一电气控制系统的原理设计及工艺设计 电气控制设计的基本内容 (1)拟定电气设计任务书（技术条件） (2)电力拖动方案的选择 (3)控制方式的选择 (4)设计电气控制原理图以及选择元器件 (5)绘图 (6)编写使用说明书和维修说明书
工作任务一 电气控制系统的原理设计及工艺设计 ➢电气控制设计的基本内容 (1)拟定电气设计任务书(技术条件) (2)电力拖动方案的选择 (3)控制方式的选择 (4)设计电气控制原理图以及选择元器件 (5)绘图 (6)编写使用说明书和维修说明书 知识链接
