项目三三相笼型异步电动机调速控制 1.电动机变极调速控制 2.变频器应用于电动机调速
项目三 三相笼型异步电动机调速控制 2.变频器应用于电动机调速 1.电动机变极调速控制
知识链接 工作任务一电动机变极调速控制 三相交流异步电动机的转速与频率成正比、与磁极对数成反 比。 >笼型三相交流异步电动机常用的调速方法有变极调速、变频 调速、电磁滑差调速等。 >交流变极调速电动机（笼型交流异步电动机）有双速电动机 和多速电动机。 双速电动机是靠改变定子绕组的连接，形成两种不 同的磁极对数，获得两种不同的转速； 多速电动机（双速以上）是在定子上设置多套的绕 组，不同工作绕组以及绕组的接法不同，磁极对数不同，电 动机的转速也不相同。 ■机床设备上常采用机械齿轮变速和变极调速相结合的方法调 速，可以获得较为宽广的调速范围
工作任务一 电动机变极调速控制 ➢三相交流异步电动机的转速与频率成正比、与磁极对数成反 比。 ➢笼型三相交流异步电动机常用的调速方法有变极调速、变频 调速、电磁滑差调速等。 ➢交流变极调速电动机（笼型交流异步电动机）有双速电动机 和多速电动机。 双速电动机是靠改变定子绕组的连接，形成两种不 同的磁极对数，获得两种不同的转速； 多速电动机（双速以上）是在定子上设置多套的绕 组，不同工作绕组以及绕组的接法不同，磁极对数不同，电 动机的转速也不相同。 ◼机床设备上常采用机械齿轮变速和变极调速相结合的方法调 速，可以获得较为宽广的调速范围。 知识链接

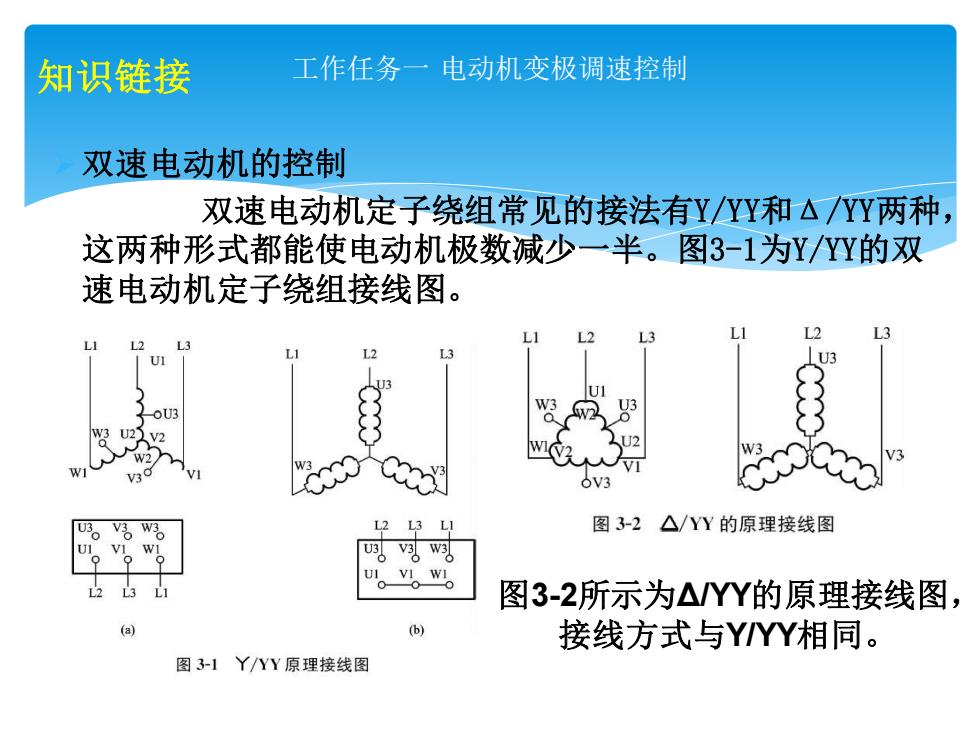

知识链接 工作任务一电动机变极调速控制 双速电动机的控制 双速电动机定子绕组常见的接法有Y/YY和△Y两种， 这两种形式都能使电动机极数减少一半。图3-1为Y/Y的双 速电动机定子绕组接线图。 L2 L2 L3 L2 oU3 8 U2 ov3 L2 L3 LI 图3-2△/YY的原理接线图 呵以w或 图3-2所示为△YY的原理接线图， (a (b) 接线方式与YYY相同。 图31丫YY原理接线图
工作任务一 电动机变极调速控制 ➢双速电动机的控制 双速电动机定子绕组常见的接法有Y/YY和Δ/YY两种， 这两种形式都能使电动机极数减少一半。图3-1为Y/YY的双 速电动机定子绕组接线图。 知识链接 图3-2所示为Δ/YY的原理接线图， 接线方式与Y/YY相同
知识链接 工作任务一电动机变极调速控制 根据变极调速原理“定子一半绕组中电流方向变化， 磁极对数成倍变化”，定子绕组低速时为三角形联 结，高速时为双星形联结，为保证变极前后电动机 转动方向不变，要求变极的同时改变电源相序。 >当变极前后绕组与电源的接线如图3-1、图3-2所示 时，变极前后电动机转向相反，因此，若要使变极 后电动机保持原来转向不变，应调换电源相序
工作任务一 电动机变极调速控制 ➢根据变极调速原理“定子一半绕组中电流方向变化， 磁极对数成倍变化”，定子绕组低速时为三角形联 结，高速时为双星形联结，为保证变极前后电动机 转动方向不变，要求变极的同时改变电源相序。 ➢当变极前后绕组与电源的接线如图3-1、图3-2所示 时，变极前后电动机转向相反，因此，若要使变极 后电动机保持原来转向不变，应调换电源相序。 知识链接
知识链接 工作任务一电动机变极调速控制 三速电动机的控制 三速电动机定子有两套绕组，低速和高速时与双速 电动机一样定子绕组采用一套双速绕组，能实现△/YY两种 连接方式，获得高、低两种运行速度，中速时采用另一套星 形联结绕组，定子绕组连接如图所示。为避免定子绕组出现 内部环流，使用双速绕组时，将U3与W1端子连接在一起，使 用中速绕组时，将双速绕组的U3与W1端子分开。 U20 U2 U3 004 W4o AA 人人人 V20 ovl U4 V2 (a)三速电动机的两套定子绕组 (6)低速一△接法 (c)中速一Y接法 (d)高速丫丫接法
工作任务一 电动机变极调速控制 ➢三速电动机的控制 三速电动机定子有两套绕组，低速和高速时与双速 电动机一样定子绕组采用一套双速绕组，能实现Δ/YY两种 连接方式，获得高、低两种运行速度，中速时采用另一套星 形联结绕组，定子绕组连接如图所示。为避免定子绕组出现 内部环流，使用双速绕组时，将U3与W1端子连接在一起，使 用中速绕组时，将双速绕组的U3与W1端子分开。 知识链接
