然后在圈到条筒中。 综上所述精梳机的工作特点是：对纤维的两端进行梳理，且棉网周期性的分离接合。 图5-3-1 精梳机的工艺流程 二、精梳机的运动配合 (一)几个其本概今 由于精梳机的给棉、梳理和分离接合过程是间歇的，因此，为了连续进行生产，精梳机上运动 机件相互间必须密切配合。这种配合关系由装在精梳机动力分配轴（锡林轴）上的分度指示盘指示 和调整。 1、分度盘与分度：锡林轴上固装有一个圆盘，称为分度盘：将分度盘40等分，每一等分称为1 分度（等于9度）。当精梳锡林回转一转，即分度盘回转一转。 2、钳次：精梳机完成一个工作循环称为一个钳次，在一个钳次中，锡林回转一转，钳板摆动 个来回。 3、主要机构及运动情况 (1)喂入机构一给棉罗拉随钳板前后摆动的同时（给棉罗拉装在下钳板上），间歇回转。其作 用是定时定量喂给棉层供锡林梳理。精梳机有单罗拉给棉和双罗拉给棉，单罗拉给棉由一个罗拉和 个弧形给棉板组成棉层握持钳口 ,双罗拉给棉由两个罗拉组成棉层握持钳口将棉层喂入。以前为 双罗拉给棉，现在的精梳机大都单罗拉给棉。 (2)钳持机构一上、下钳板，前后摆动，钳口开启闭合：上、下钳板是锡林梳理时握持须丛的 重要机件。为了增强钳板的握持能力，上、下钳唇啮合处应形成曲面状钳口，因此，上、下钳唇分 别设计成凹凸形圆弧面结构，在上钳唇内侧与下钳唇前缘间留有0.6m的间隙，其大小与加工棉层 的厚度相适应。如间隙过小，钳口启闭时，纤维受到揉搓，使纤维素乱甚至损伤：如间隙过大，则 对须丛握持不良，将使落棉增加。 (3)梳理机构一一锡林，定轴转动：顶梳，前后摆动 (4)分离机构 一分离罗拉、分离皮辊，倒转、静止、顺转
然后在圈到条筒中。 综上所述精梳机的工作特点是：对纤维的两端进行梳理，且棉网周期性的分离接合。 图 5-3-1 精梳机的工艺流程 二、精梳机的运动配合 （一）几个基本概念 由于精梳机的给棉、梳理和分离接合过程是间歇的，因此，为了连续进行生产，精梳机上运动 机件相互间必须密切配合。这种配合关系由装在精梳机动力分配轴（锡林轴）上的分度指示盘指示 和调整。 1、分度盘与分度：锡林轴上固装有一个圆盘，称为分度盘；将分度盘 40 等分，每一等分称为 1 分度（等于 9 度）。当精梳锡林回转一转，即分度盘回转一转。 2、钳次：精梳机完成一个工作循环称为一个钳次，在一个钳次中，锡林回转一转，钳板摆动一 个来回。 3、主要机构及运动情况 （1）喂入机构—给棉罗拉随钳板前后摆动的同时（给棉罗拉装在下钳板上），间歇回转。其作 用是定时定量喂给棉层供锡林梳理。精梳机有单罗拉给棉和双罗拉给棉，单罗拉给棉由一个罗拉和 一个弧形给棉板组成棉层握持钳口，双罗拉给棉由两个罗拉组成棉层握持钳口将棉层喂入。以前为 双罗拉给棉，现在的精梳机大都单罗拉给棉。 （2）钳持机构—上、下钳板，前后摆动，钳口开启闭合；上、下钳板是锡林梳理时握持须丛的 重要机件。为了增强钳板的握持能力，上、下钳唇啮合处应形成曲面状钳口，因此，上、下钳唇分 别设计成凹凸形圆弧面结构，在上钳唇内侧与下钳唇前缘间留有 0.6mm 的间隙，其大小与加工棉层 的厚度相适应。如间隙过小，钳口启闭时，纤维受到揉搓，使纤维紊乱甚至损伤；如间隙过大，则 对须丛握持不良，将使落棉增加。 （3）梳理机构——锡林，定轴转动；顶梳，前后摆动 （4）分离机构——分离罗拉、分离皮辊，倒转、静止、顺转

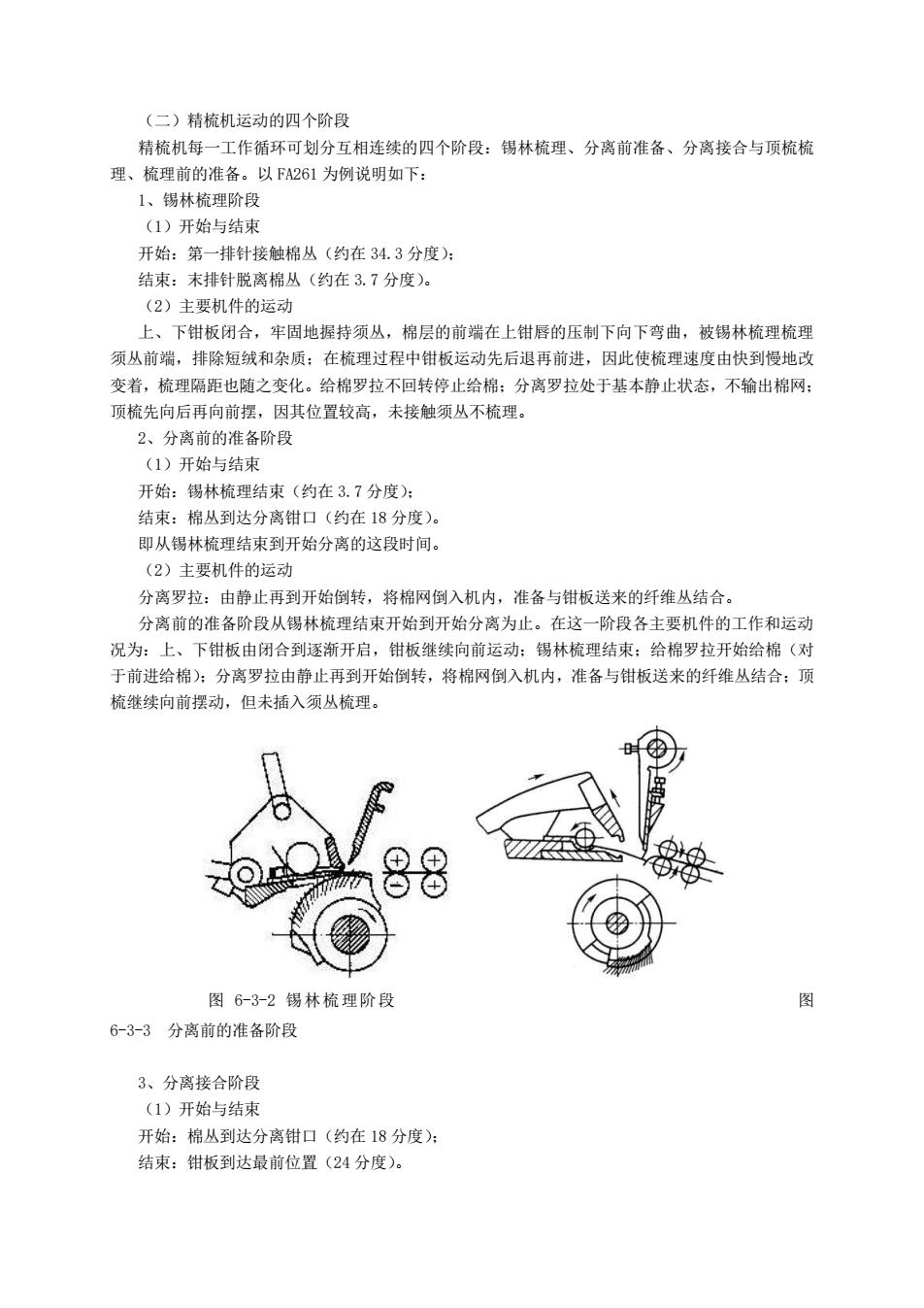

(二)精梳机运动的四个阶段 精梳机每一工作循环可划分互相连续的四个阶段：锡林梳理、分离前准备、分离接合与顶梳梳 理、梳理前的准备。以FA261为例说明如下： 1、锡林梳理阶段 (1)开始与结束 开始：第一排针接触棉丛（约在34.3分度）： 结東：末排针脱离棉丛（约在3.7分度）。 (2)主要机件的运动 上、下钳板闭合，牢固地据持须从，棉层的前瑞在上钳唇的压制下向下弯曲，被锡林梳理梳理 须丛前端，排除短绒和杂质：在梳理过程中绀板运动先后退再前进，因此使梳理速度由快到慢地改 变着，梳理隔距也随之变化。给棉罗拉不回转停止给棉：分离罗拉处于基本静止状态，不输出棉网： 顶梳先向后再向前摆，因其位置较高，未接触须丛不梳理。 2、分离前的准备阶段 (1)开始与结束 开始：钱林梳理结束（约在3.7分度）： 结束：棉丛到达分离钳口（约在18分度）。 即从锡林梳理结束到开始分离的这段时间。 (2)主要机件的运动 分离罗拉：由静止再到开始倒转，将棉网倒入机内，准备与钳板送来的纤维丛结合。 分离前的准备阶段从锡林梳理结束开始到开始分离为止。在这一阶段各主要机件的工作和运动 况为：上、下钳板由闭合到逐渐开启，钳板继续向前运动：锡林梳理结束：给棉罗拉开始给棉（对 于前进给棉)：分离罗拉由静止再到开始倒转，将棉网倒入机内，准备与钳板送来的纤维丛结合：顶 梳继续向前摆动，但未插入须丛梳理。 88 图6-3-2锡林梳理阶段 6-3-3分离前的准备阶段 3、分离接合阶段 (1)开始与结束 开始：棉丛到达分离钳口（约在18分度） 结束：钳板到达最前位置(24分度)
（二）精梳机运动的四个阶段 精梳机每一工作循环可划分互相连续的四个阶段：锡林梳理、分离前准备、分离接合与顶梳梳 理、梳理前的准备。以 FA261 为例说明如下： 1、锡林梳理阶段 （1）开始与结束 开始：第一排针接触棉丛（约在 34.3 分度）； 结束：末排针脱离棉丛（约在 3.7 分度）。 （2）主要机件的运动 上、下钳板闭合，牢固地握持须丛，棉层的前端在上钳唇的压制下向下弯曲，被锡林梳理梳理 须丛前端，排除短绒和杂质；在梳理过程中钳板运动先后退再前进，因此使梳理速度由快到慢地改 变着，梳理隔距也随之变化。给棉罗拉不回转停止给棉；分离罗拉处于基本静止状态，不输出棉网； 顶梳先向后再向前摆，因其位置较高，未接触须丛不梳理。 2、分离前的准备阶段 （1）开始与结束 开始：锡林梳理结束（约在 3.7 分度）； 结束：棉丛到达分离钳口（约在 18 分度）。 即从锡林梳理结束到开始分离的这段时间。 （2）主要机件的运动 分离罗拉：由静止再到开始倒转，将棉网倒入机内，准备与钳板送来的纤维丛结合。 分离前的准备阶段从锡林梳理结束开始到开始分离为止。在这一阶段各主要机件的工作和运动 况为：上、下钳板由闭合到逐渐开启，钳板继续向前运动；锡林梳理结束；给棉罗拉开始给棉（对 于前进给棉）；分离罗拉由静止再到开始倒转，将棉网倒入机内，准备与钳板送来的纤维丛结合；顶 梳继续向前摆动，但未插入须丛梳理。 图 6-3-2 锡林梳理阶段 图 6-3-3 分离前的准备阶段 3、分离接合阶段 （1）开始与结束 开始：棉丛到达分离钳口（约在 18 分度）； 结束：钳板到达最前位置（24 分度）
