环锭纺纱新设备资料汇编 新疆大学纺织与服装学院 胡文军、崔玉梅等编著 二O一五年十月
环锭纺纱新设备资料汇编 新疆大学纺织与服装学院 胡文军、崔玉梅等编著 二○一五年十月

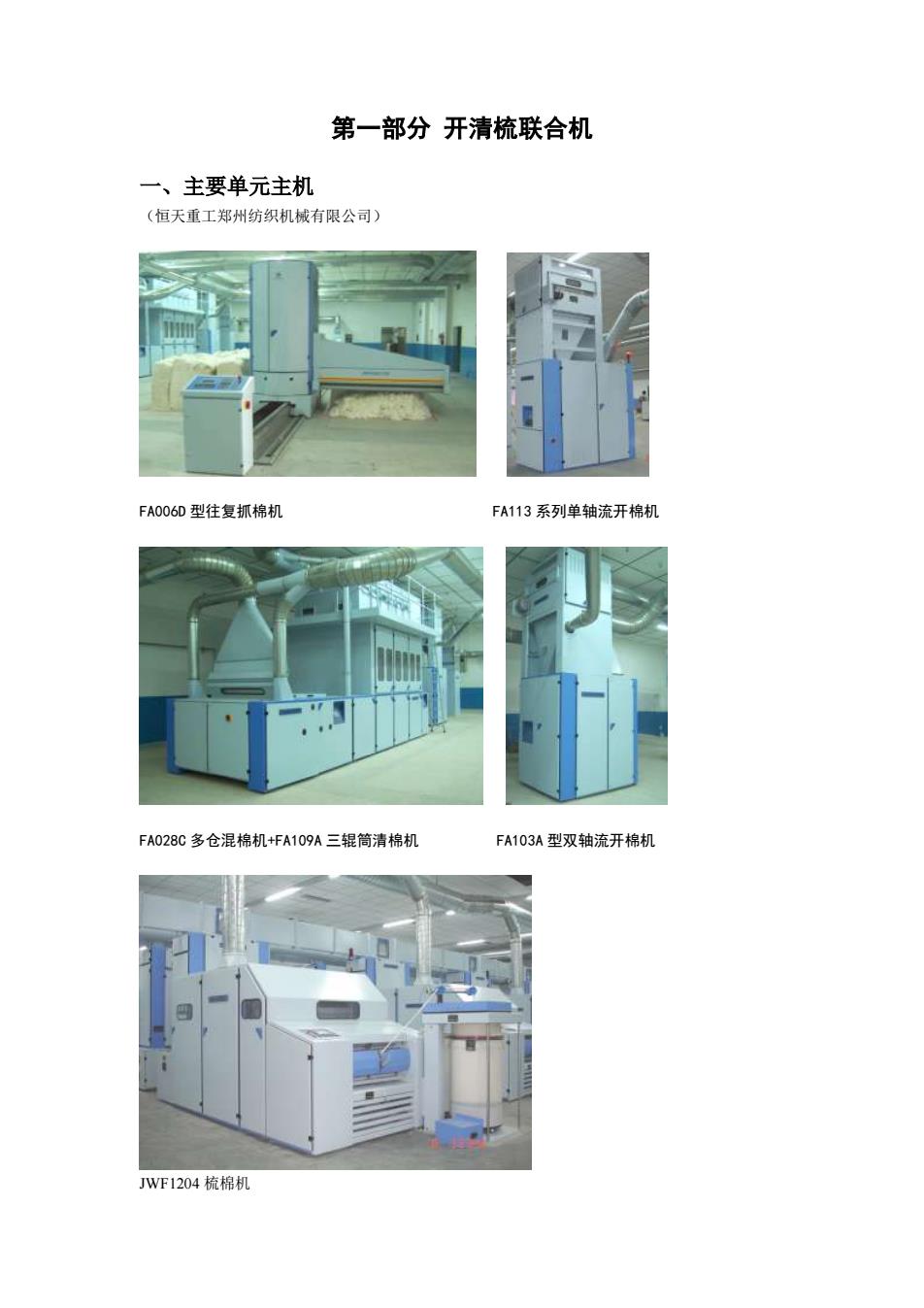

第一部分开清梳联合机 一、主要单元主机 (恒天重工郑州纺织机械有限公司 FAO06D型往复抓棉机 FA113系列单轴流开棉机 FA028C多仓混棉机+FA109A三辊筒清棉机 FA103A型双轴流开棉机 JwF1204梳棉机
第一部分 开清梳联合机 一、主要单元主机 （恒天重工郑州纺织机械有限公司） FA006D 型往复抓棉机 FA113 系列单轴流开棉机 FA028C 多仓混棉机+FA109A 三辊筒清棉机 FA103A 型双轴流开棉机 JWF1204 梳棉机

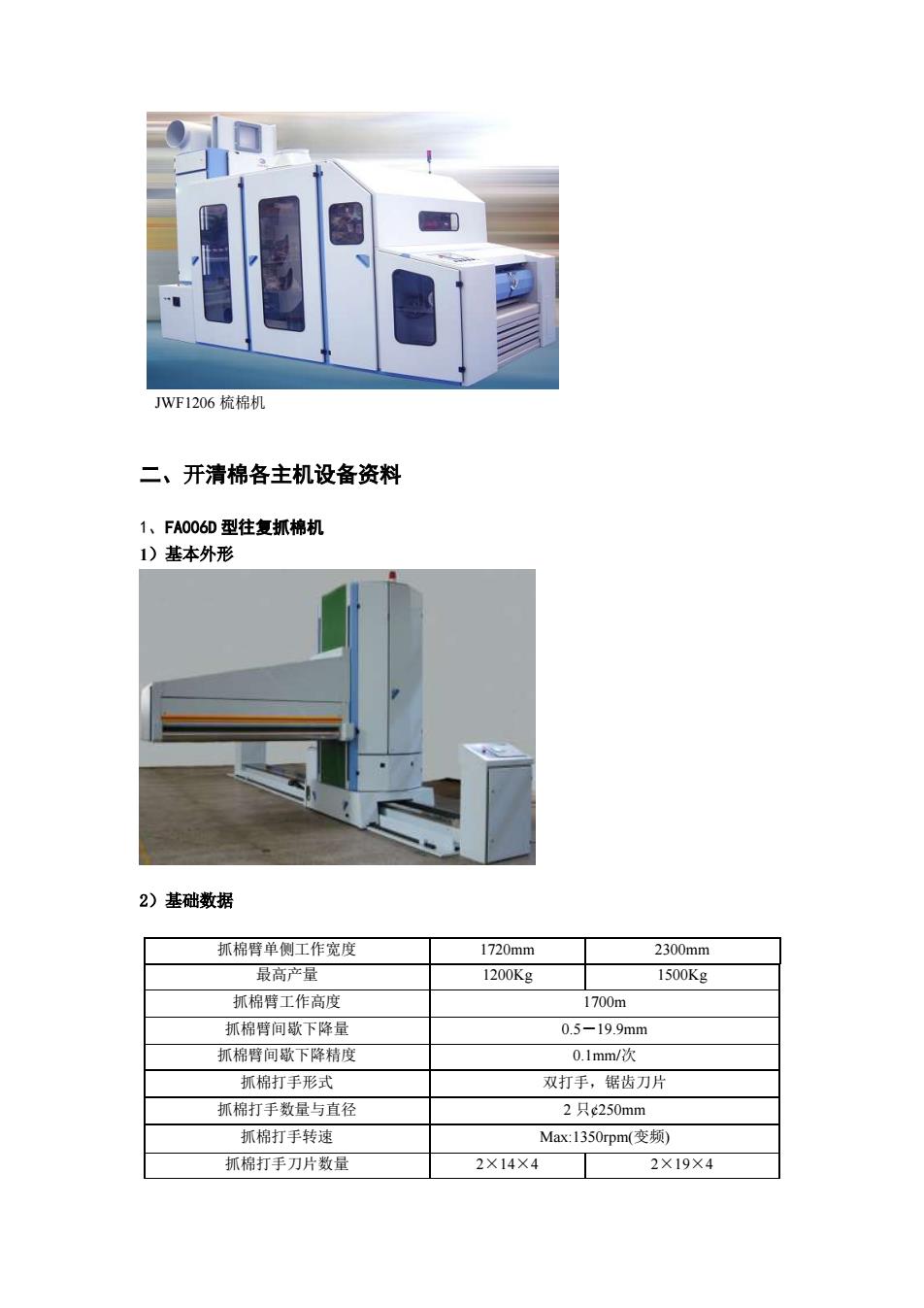

JWF1206梳棉机 二、开清棉各主机设备资料 1、FAO06D型往复抓棉机 1)基本外形 2)基础数据 抓棉臂单侧工作宽度 1720mm 2300mm 最高产量 1200Kg 1500Kg 抓棉臂工作高度 1700m 抓棉臂间璥下降量 0.5-19.9mm 抓棉臂间数下降精度 0.1mm/次 抓棉打手形式 双打手，锯齿刀片 抓棉打手数量与直径 2只e250mm 抓棉打手转速 Max:1350rpm(变频) 抓棉打手刀片数量 2×14×4 2×19X4
JWF1206 梳棉机 二、开清棉各主机设备资料 1、FA006D 型往复抓棉机 1）基本外形 2）基础数据 抓棉臂单侧工作宽度 1720mm 2300mm 最高产量 1200Kg 1500Kg 抓棉臂工作高度 1700m 抓棉臂间歇下降量 0.5－19.9mm 抓棉臂间歇下降精度 0.1mm/次 抓棉打手形式 双打手，锯齿刀片 抓棉打手数量与直径 2 只¢250mm 抓棉打手转速 Max:1350rpm(变频) 抓棉打手刀片数量 2×14×4 2×19×4

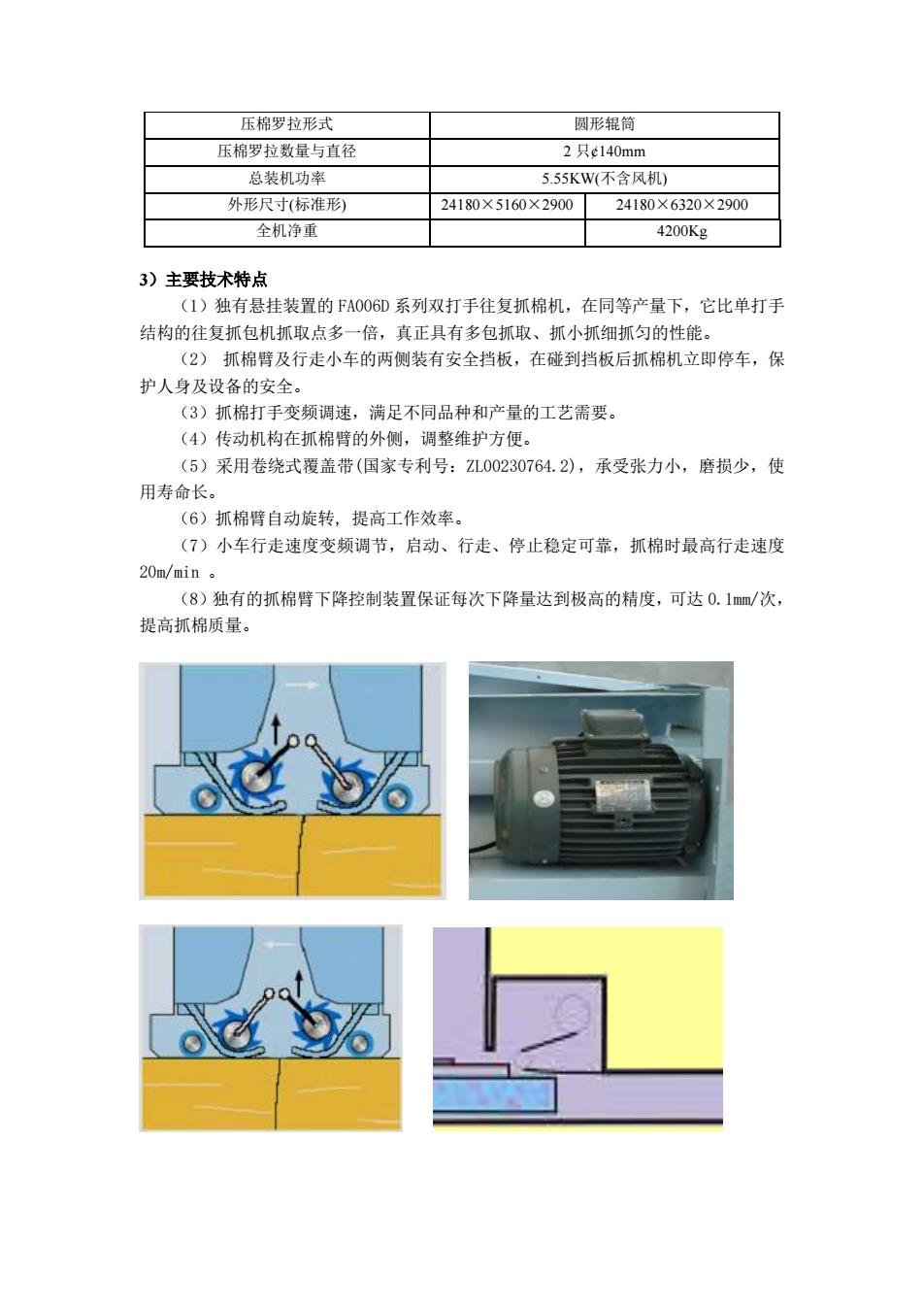

压棉罗拉形式 圆形辊筒 压棉罗拉数量与直径 2只g140mm 总装机功率 5.55KW(不含风机) 外形尺寸（标准形 24180×5160×290024180×6320×2900 全机净重 4200Kg 3)主要技术特点 (1)独有悬挂装置的F0O6D系列双打手往复抓棉机，在同等产量下，它比单打手 结构的往复抓包机抓取点多一倍，真正具有多包抓取、抓小抓细抓匀的性能。 (2)抓棉臂及行走小车的两侧装有安全挡板，在碰到挡板后抓棉机立即停车，保 护人身及设备的安全。 (3)抓棉打手变频调速，满足不同品种和产量的工艺需要。 (4)传动机构在抓棉臂的外侧，调整维护方便。 (5)采用卷绕式覆盖带（国家专利号：ZL00230764.2),承受张力小，磨损少，使 用寿命长。 (6)抓棉臂自动旋转，提高工作效率。 (7)小车行走速度变频调节，启动、行走、停止稳定可靠，抓棉时最高行走速度 20m/min。 (8)独有的抓棉臂下降控制装置保证每次下降量达到极高的精度，可达0.1m/次， 提高抓棉质量
压棉罗拉形式 圆形辊筒 压棉罗拉数量与直径 2 只¢140mm 总装机功率 5.55KW(不含风机) 外形尺寸(标准形) 24180×5160×2900 24180×6320×2900 全机净重 4200Kg 3）主要技术特点 （1）独有悬挂装置的 FA006D 系列双打手往复抓棉机，在同等产量下，它比单打手 结构的往复抓包机抓取点多一倍，真正具有多包抓取、抓小抓细抓匀的性能。 （2） 抓棉臂及行走小车的两侧装有安全挡板，在碰到挡板后抓棉机立即停车，保 护人身及设备的安全。 （3）抓棉打手变频调速，满足不同品种和产量的工艺需要。 （4）传动机构在抓棉臂的外侧，调整维护方便。 （5）采用卷绕式覆盖带(国家专利号：ZL00230764.2)，承受张力小，磨损少，使 用寿命长。 （6）抓棉臂自动旋转, 提高工作效率。 （7）小车行走速度变频调节，启动、行走、停止稳定可靠，抓棉时最高行走速度 20m/min 。 （8）独有的抓棉臂下降控制装置保证每次下降量达到极高的精度，可达 0.1mm/次， 提高抓棉质量
2、单轴流开棉机 1)基本外形 FA113系列单轴流开棉机 FA103A型双轴流开棉机 2)FA113系列单轴流开棉机主要技术特点 (1)自由打击开松，减少了纤维的损伤。采用V型角钉打手，使纤维开松更精细 导流板可根据原棉含杂情况逐渐递增，选择七槽、十一槽、十七槽等形式。 (2)FA113、FA113A利用风机通过管道进行喂棉：FA113B、FA113C利用凝棉器进行 喂棉A方案优先推荐使)。 (3)FA113、FA113B打手采用变频电机动，尘格角度可通过步进电机在线自动调节， 根据原棉含杂情况在线调节，可同时纺多个品种。 (4)最高产量可达1200Kg/h
2、单轴流开棉机 1）基本外形 FA113 系列单轴流开棉机 FA103A 型双轴流开棉机 2）FA113 系列单轴流开棉机主要技术特点 （1）自由打击开松，减少了纤维的损伤。采用 V 型角钉打手，使纤维开松更精细。 导流板可根据原棉含杂情况逐渐递增，选择七槽、十一槽、十七槽等形式。 （2）FA113、FA113A 利用风机通过管道进行喂棉；FA113B、FA113C 利用凝棉器进行 喂棉(A 方案优先推荐使)。 （3）FA113、FA113B 打手采用变频电机动，尘格角度可通过步进电机在线自动调节， 根据原棉含杂情况在线调节，可同时纺多个品种。 （4）最高产量可达 1200Kg/h
