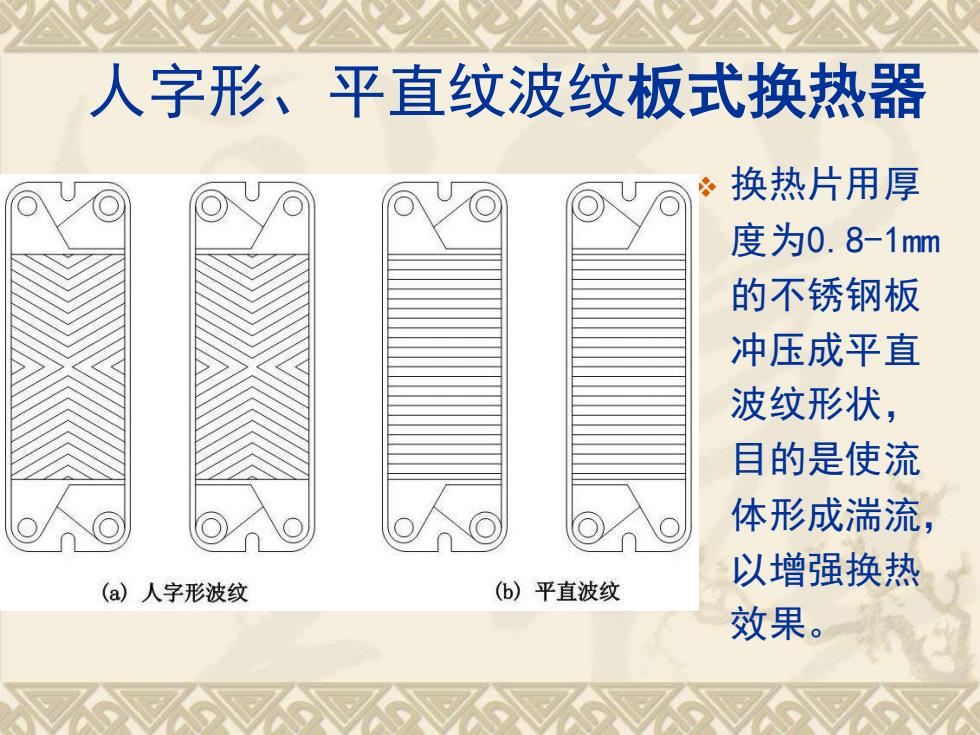

人字形、平直纹波纹板式换热器 ❖ 换热片用厚 度为0.8-1mm 的不锈钢板 冲压成平直 波纹形状， 目的是使流 体形成湍流， 以增强换热 效果
人字形、平直纹波纹板式换热器 ❖ 换热片用厚 度为0.8-1mm 的不锈钢板 冲压成平直 波纹形状， 目的是使流 体形成湍流， 以增强换热 效果

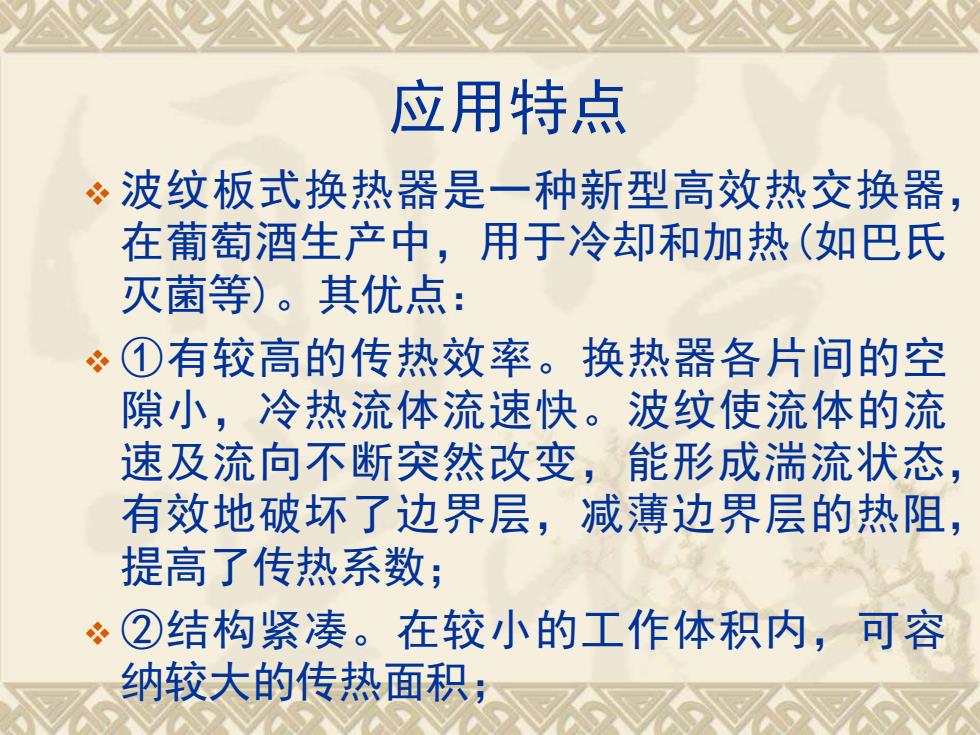

应用特点 ❖ 波纹板式换热器是一种新型高效热交换器， 在葡萄酒生产中，用于冷却和加热(如巴氏 灭菌等)。其优点： ❖ ①有较高的传热效率。换热器各片间的空 隙小，冷热流体流速快。波纹使流体的流 速及流向不断突然改变，能形成湍流状态， 有效地破坏了边界层，减薄边界层的热阻， 提高了传热系数； ❖ ②结构紧凑。在较小的工作体积内，可容 纳较大的传热面积；
应用特点 ❖ 波纹板式换热器是一种新型高效热交换器， 在葡萄酒生产中，用于冷却和加热(如巴氏 灭菌等)。其优点： ❖ ①有较高的传热效率。换热器各片间的空 隙小，冷热流体流速快。波纹使流体的流 速及流向不断突然改变，能形成湍流状态， 有效地破坏了边界层，减薄边界层的热阻， 提高了传热系数； ❖ ②结构紧凑。在较小的工作体积内，可容 纳较大的传热面积；
