套管式换热器特点、应用 ❖ 主要优点： ❖ ①可选择合适的管径，使 管内及环隙间的流体呈湍 流状态，有较高的传热系 数，减少了垢层的形成； ②能够承受较高压力； ❖ ③根据换热面积的需要任 意增减换热器程数，伸缩 性较大； ❖ ④结构简单，便于制造。 ❖ 缺点： ❖ 单位管长的传热面积 有限，单位传热面积 的金属材料消耗量大、 重量大、外形尺寸大， 难以构成较大面积的 传热面
套管式换热器特点、应用 ❖ 主要优点： ❖ ①可选择合适的管径，使 管内及环隙间的流体呈湍 流状态，有较高的传热系 数，减少了垢层的形成； ②能够承受较高压力； ❖ ③根据换热面积的需要任 意增减换热器程数，伸缩 性较大； ❖ ④结构简单，便于制造。 ❖ 缺点： ❖ 单位管长的传热面积 有限，单位传热面积 的金属材料消耗量大、 重量大、外形尺寸大， 难以构成较大面积的 传热面
板式换热器 由多个带有波纹的薄不锈钢换热片重叠压紧形 成的换热器。 1.支架； 2.换热片； 3.压紧螺杆； 4.压紧板
板式换热器 由多个带有波纹的薄不锈钢换热片重叠压紧形 成的换热器。 1.支架； 2.换热片； 3.压紧螺杆； 4.压紧板
板 式 换 热 器 ❖板式换热器由一组几何结构相同的平行薄 板叠加组成，两相邻平板之间用特殊设计 的密封垫片隔开形成通道，冷热流体相间 地在各自的通道流动。为强化传热并增强 薄板的刚度，在平板上压出各种波纹
板 式 换 热 器 ❖板式换热器由一组几何结构相同的平行薄 板叠加组成，两相邻平板之间用特殊设计 的密封垫片隔开形成通道，冷热流体相间 地在各自的通道流动。为强化传热并增强 薄板的刚度，在平板上压出各种波纹

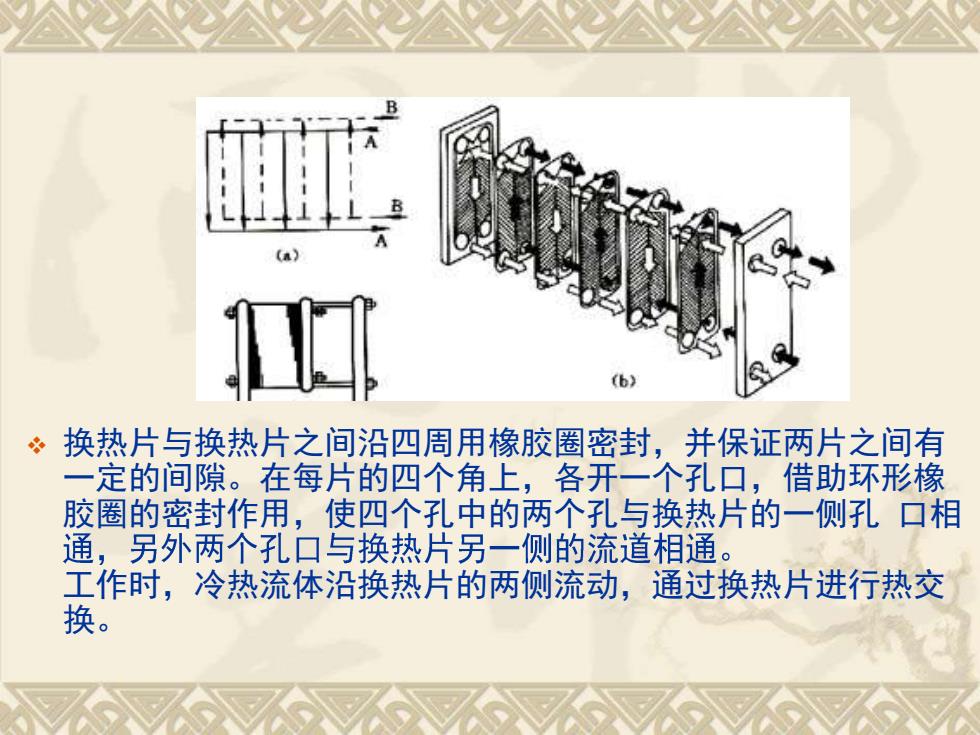

❖ 换热片与换热片之间沿四周用橡胶圈密封，并保证两片之间有 一定的间隙。在每片的四个角上，各开一个孔口，借助环形橡 胶圈的密封作用，使四个孔中的两个孔与换热片的一侧孔 口相 工作时，冷热流体沿换热片的两侧流动，通过换热片进行热交 换
❖ 换热片与换热片之间沿四周用橡胶圈密封，并保证两片之间有 一定的间隙。在每片的四个角上，各开一个孔口，借助环形橡 胶圈的密封作用，使四个孔中的两个孔与换热片的一侧孔 口相 工作时，冷热流体沿换热片的两侧流动，通过换热片进行热交 换
冷流体出 热流体进 冷流体进 热流体出 c b a d 板式换热器流程
冷流体出 热流体进 冷流体进 热流体出 c b a d 板式换热器流程
