《电气测量》课程教学资源（课件讲稿，打印版）第五章 电路参数的测量

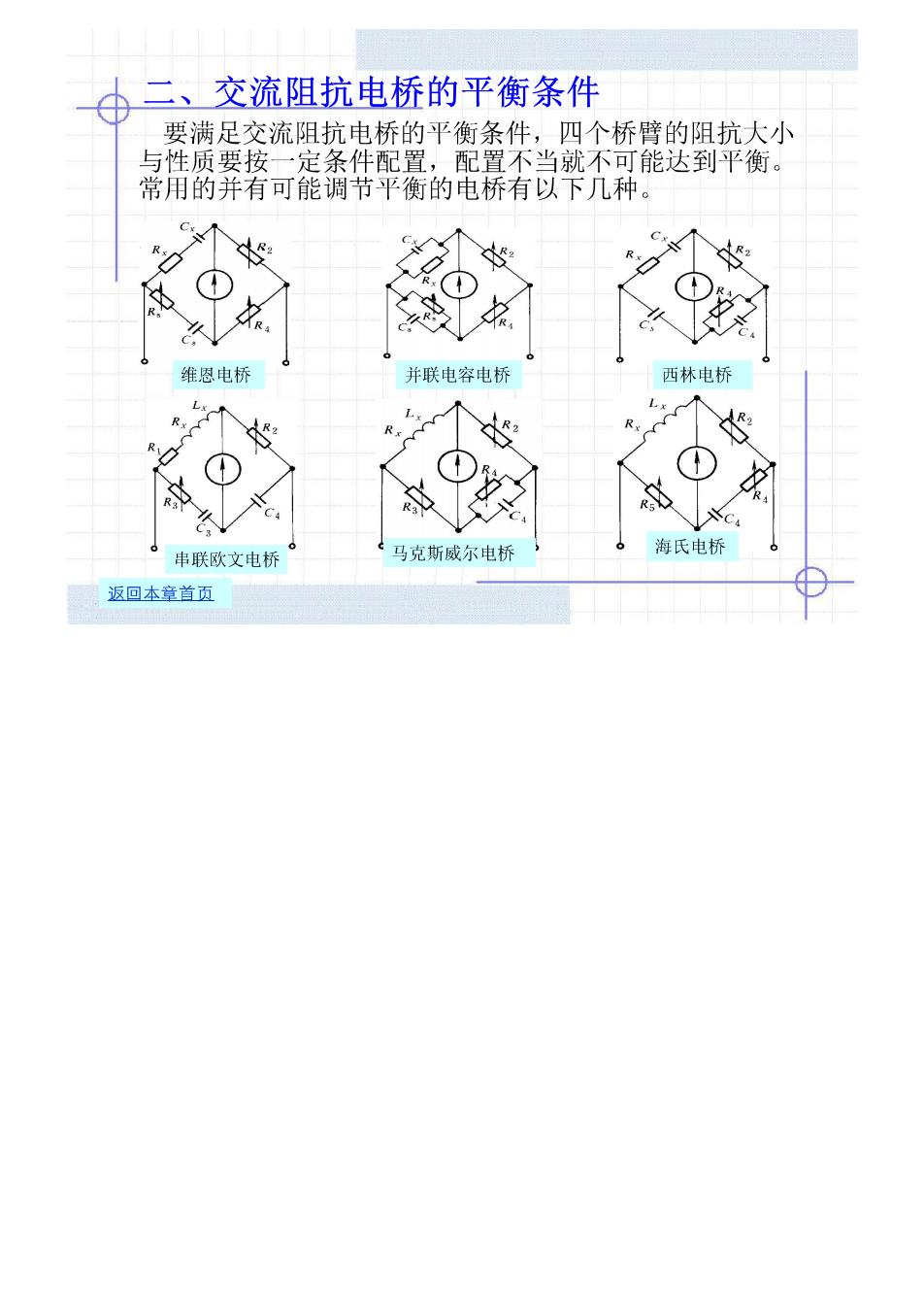

二、交流阻抗电桥的平衡条件 要满足交流阻抗电桥的平衡条件，四个桥臂的阻抗大小 盾要按 :条件面 配置不当就不可能达到平衡。 常用的并有可能调节平衡的电桥有以下几种。 维恩电桥 并联电容电桥 西林电桥 e ① ↑) 串联欧文电桥 马克斯威尔电桥 海氏电桥 返回本章首页

三、交流阻抗电桥的收敛性 交流阻抗电桥的收敛性是评价交流阻抗电桥调节平衡 的快慢，以附图为例，该电桥的平衡条件为 R2(R4+jX4)=R(R1+jX,) 其中RX,是被测阻抗，R、X为可调的比较阻抗 如果用向量OA、OB表示阻抗值，调节平衡的目的就是让 A点靠近B点，至两相量重合。 R ixa
