三、单电桥特点 1.当被测电阻小于10欧时，引线电阻、 电桥连接处接触电阻已经影响到桥臂的 电阻值和测量的准确度。因此测量小于 10Ω的电阻时，单电桥己不适用，必须 选用双电桥。 2.电桥的平衡条件是通过检流计的电 流I为O,所以指零检流计应有足够 的灵敏度。但开始测量时灵敏度不能太 高，以免损坏仪表，只能在接近平衡后 逐步提高它的灵敏度。 返回本章首页
第三节直流双电桥 一、双电桥电路构成 直流双电桥也是由检流计、比率臂和比较臂组成。 比率臂为两对可同步调节的可调电阻，电流接头C,、Cs 之间用一条的粗母线连接。 可同步调节的 A检流计 比率臂电阻 比较臂 被测电阻 电阻一 3 R。 R Ro 电源▣路 R上
二、双电桥工作原理 根据双电桥电路的连接方式，可写出以下三个 方程。 I R=IsRs +IsRi IR2=15R,+1R (I3-1)R。=1(R+R2) 联立求解后可得 受80g贤-受 R 式中若能使R=R,R=R,则更正项 RR: R。+R+R,R R 为0，可以从电桥比率臂和比较臂电阻求得被测电阻。 R.-R-R, R

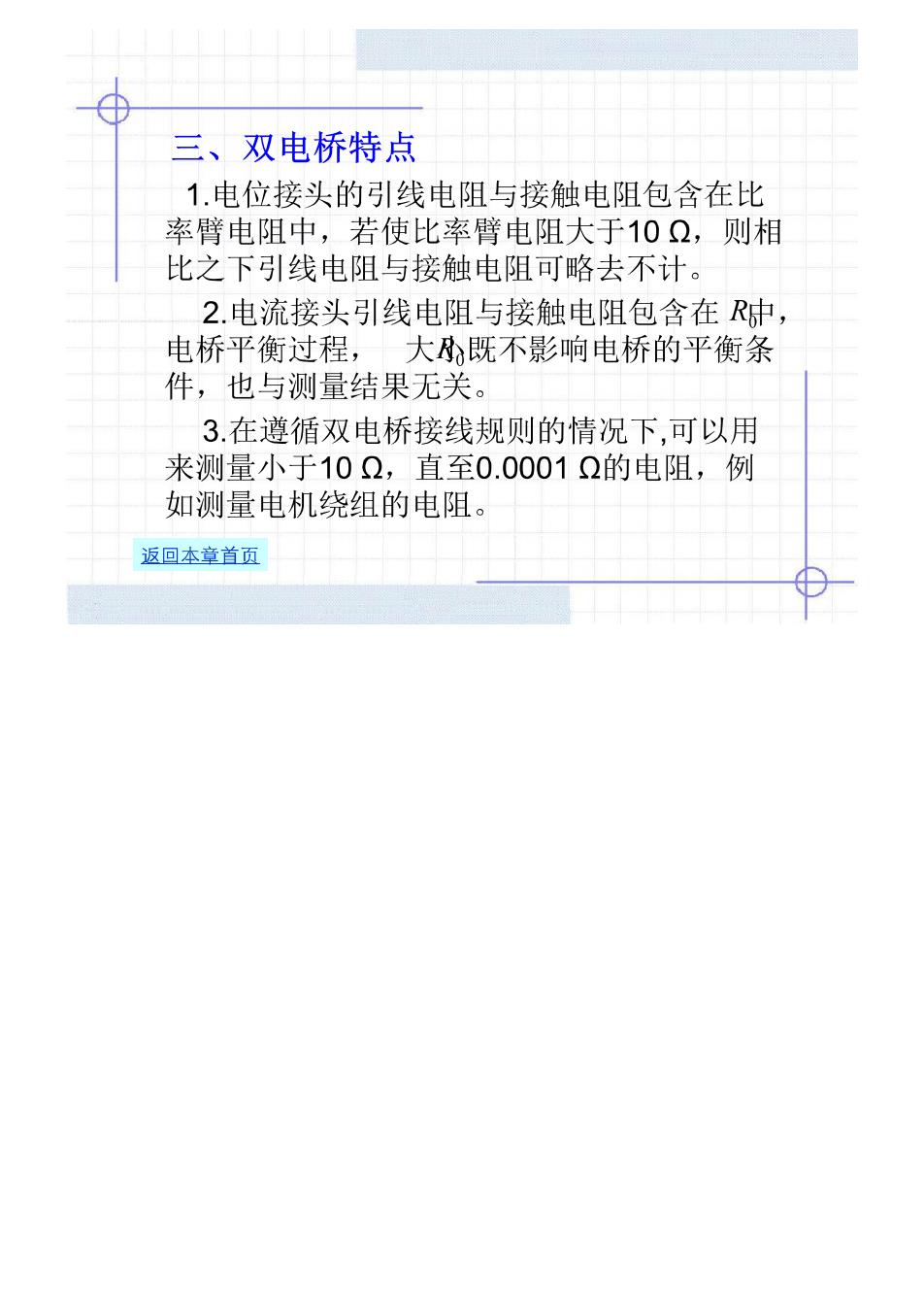

三、双电桥特点 1.电位接头的引线电阻与接触电阻包含在比 率臂电阻中，若使比率臂电阻大于10Ω，则相 比之下引线电阻与接触电阻可略去不计。 2电流接头引线电阻与接触电阻包含在肿 电桥平衡过程，大既不影响电桥的平衡条 件，也与测量结果无关。 3.在遵循双电桥接线规则的情况下，可以用 来测量小于10Ω，直至0.0001Ω的电阻，例 如测量电机绕组的电阻。 返回本章首页
第四节交流阻抗电桥 、 交流阻抗电桥的的结构与工作原理 单、双电桥只能测量电阻，测量交流参数要用交流阻 抗电桥。 交流阻抗电桥的四个桥臂由交流阻抗元件组，适 当配置各桥臂阻抗性质，调节各桥臂参数使电桥平衡，可 求得 LZ1=14Z4 13Z2=13Z 当电桥平衡时1=12,13=1，联立得 ZZ=ZZ 或 2123=2224 p1+02=93+04
