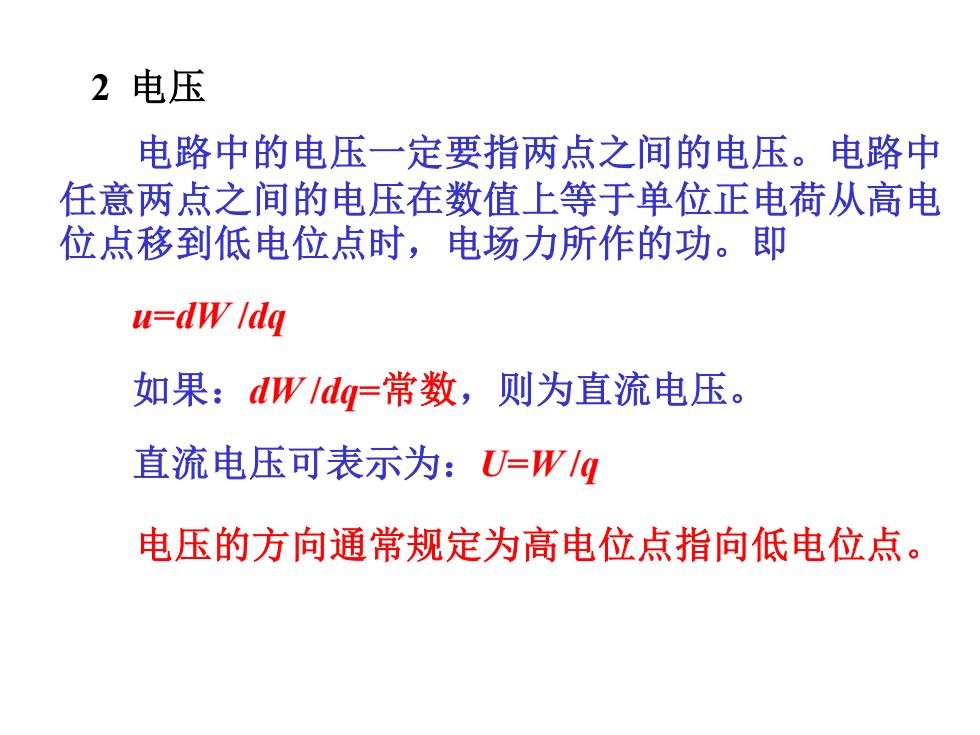

2电压 电路中的电压一定要指两点之间的电压。电路中 任意两点之间的电压在数值上等于单位正电荷从高电 位点移到低电位点时，电场力所作的功。即 u=dW Idq 如果：dW1dq=常数，则为直流电压。 直流电压可表示为：U=W1q 电压的方向通常规定为高电位点指向低电位点
2 电压 电路中的电压一定要指两点之间的电压。电路中 任意两点之间的电压在数值上等于单位正电荷从高电 位点移到低电位点时，电场力所作的功。即 u=dW /dq 如果：dW /dq=常数，则为直流电压。 直流电压可表示为：U=W /q 电压的方向通常规定为高电位点指向低电位点

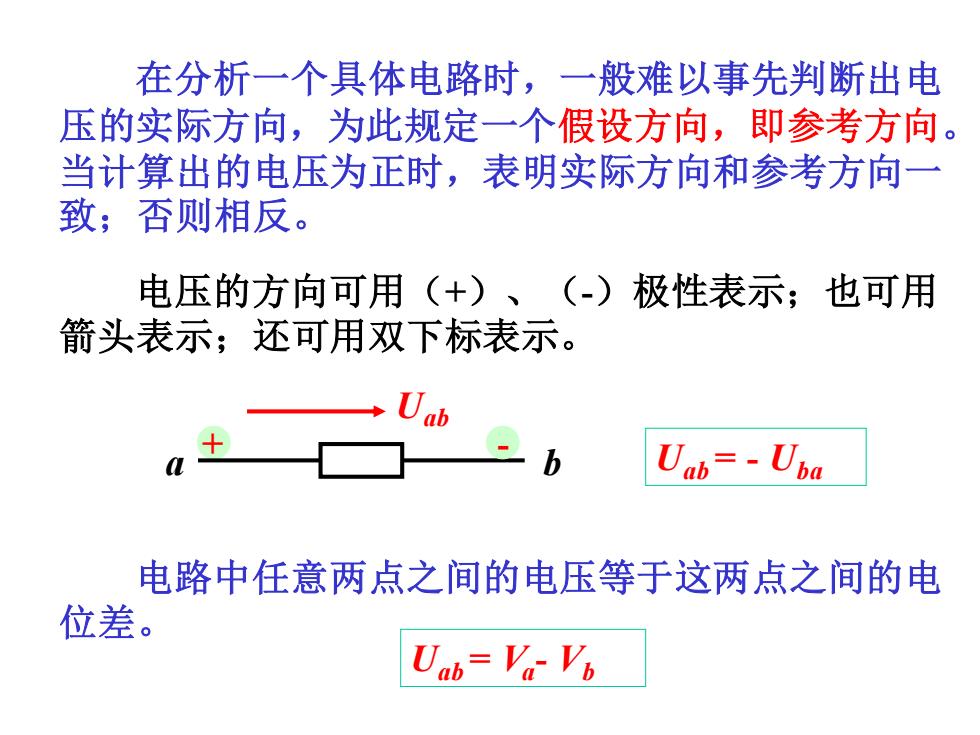

在分析一个具体电路时，一般难以事先判断出电 压的实际方向，为此规定一个假设方向，即参考方向。 当计算出的电压为正时，表明实际方向和参考方向一 致；否则相反。 电压的方向可用(+)、(-)极性表示；也可用 箭头表示；还可用双下标表示。 ab Uab=-Uba 电路中任意两点之间的电压等于这两点之间的电 位差。 Uab=Va Vo
在分析一个具体电路时，一般难以事先判断出电 压的实际方向，为此规定一个假设方向，即参考方向。 当计算出的电压为正时，表明实际方向和参考方向一 致；否则相反。 电压的方向可用（+）、（-）极性表示；也可用 箭头表示；还可用双下标表示。 Uab = - Uba + a b Uab - 电路中任意两点之间的电压等于这两点之间的电 位差。 Uab = Va - Vb

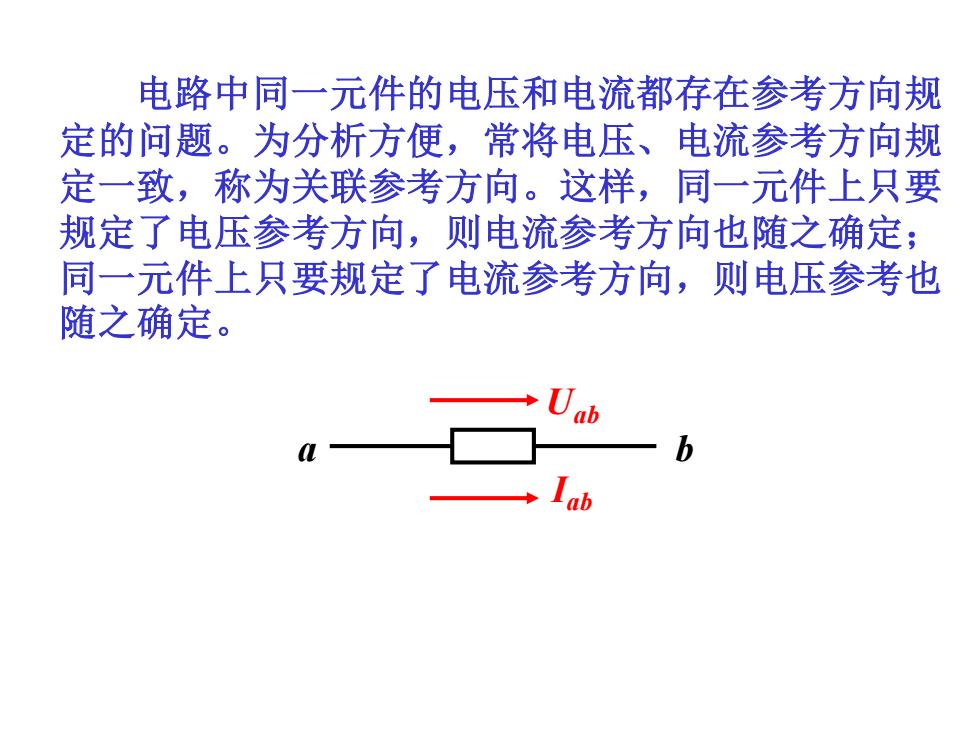

电路中同一元件的电压和电流都存在参考方向规 定的问题。为分析方便，常将电压、电流参考方向规 定一致，称为关联参考方向。这样，同一元件上只要 规定了电压参考方向，则电流参考方向也随之确定； 同一元件上只要规定了电流参考方向，则电压参考也 随之确定。 ab
电路中同一元件的电压和电流都存在参考方向规 定的问题。为分析方便，常将电压、电流参考方向规 定一致，称为关联参考方向。这样，同一元件上只要 规定了电压参考方向，则电流参考方向也随之确定； 同一元件上只要规定了电流参考方向，则电压参考也 随之确定。 a b Uab Iab
3电动势 电动势是表征电源特 性的物理量。 在电源外接导体中， 正电荷总是从电源正极流 向电源负极，这是电场力 作功的结果。 为了维持电源两端的电压不变，在电源内部， 正电荷必须从电源负极流向电源正极，这是电源力 (可以是化学能、机械能、势能等)作功的结果
电动势是表征电源特 性的物理量。 + - + + E U 为了维持电源两端的电压不变，在电源内部， 正电荷必须从电源负极流向电源正极，这是电源力 （可以是化学能、机械能、势能等）作功的结果。 3 电动势 在电源外接导体中， 正电荷总是从电源正极流 向电源负极，这是电场力 作功的结果

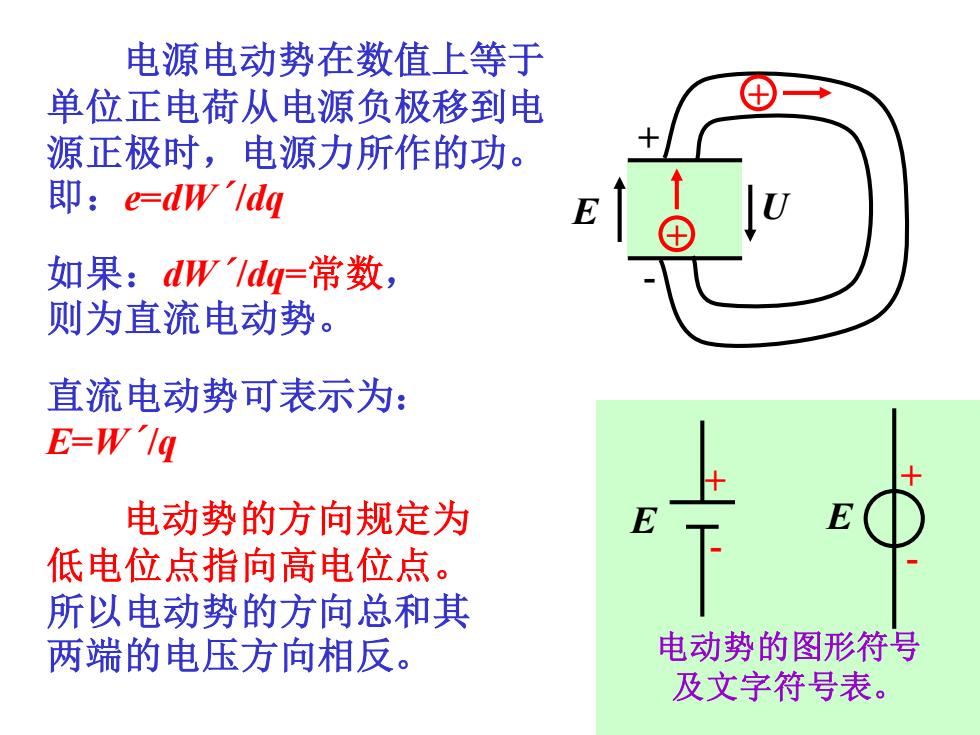

电源电动势在数值上等于 单位正电荷从电源负极移到电 源正极时，电源力所作的功。 即：e=dW'Idg 如果：dW 'Idg=常数， 则为直流电动势。 直流电动势可表示为： E-W 1q 电动势的方向规定为 E( 低电位点指向高电位点。 所以电动势的方向总和其 两端的电压方向相反。 电动势的图形符号 及文字符号表
电源电动势在数值上等于 单位正电荷从电源负极移到电 源正极时，电源力所作的功。 即：e=dW´/dq 如果：dW´/dq=常数， 则为直流电动势。 直流电动势可表示为： E=W´/q 电动势的方向规定为 低电位点指向高电位点。 所以电动势的方向总和其 两端的电压方向相反。 E + - E + - 电动势的图形符号 及文字符号表。 + - + + E U
