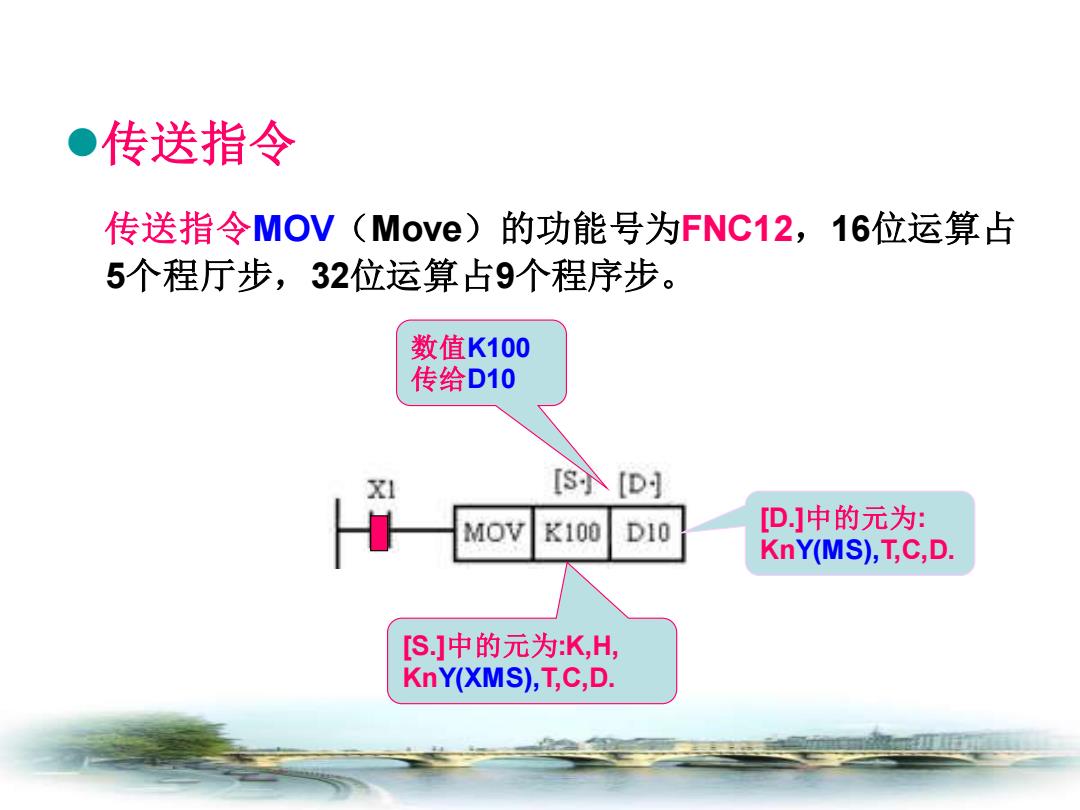

●传送指令 传送指令MOV(MoVe)的功能号为FNC12,16位运算占 5个程厅步，32位运算占9个程序步。 数值K100 传给D10 XI IS[D MOV K100 D10 [D]中的元为： KnY(MS),T,C,D. S]中的元为：K,H, KnY(XMS),T,C,D
⚫传送指令 传送指令MOV（Move）的功能号为FNC12，16位运算占 5个程厅步，32位运算占9个程序步。 数值K100 传给D10 [S.]中的元为:K,H, KnY(XMS),T,C,D. [D.]中的元为: KnY(MS),T,C,D

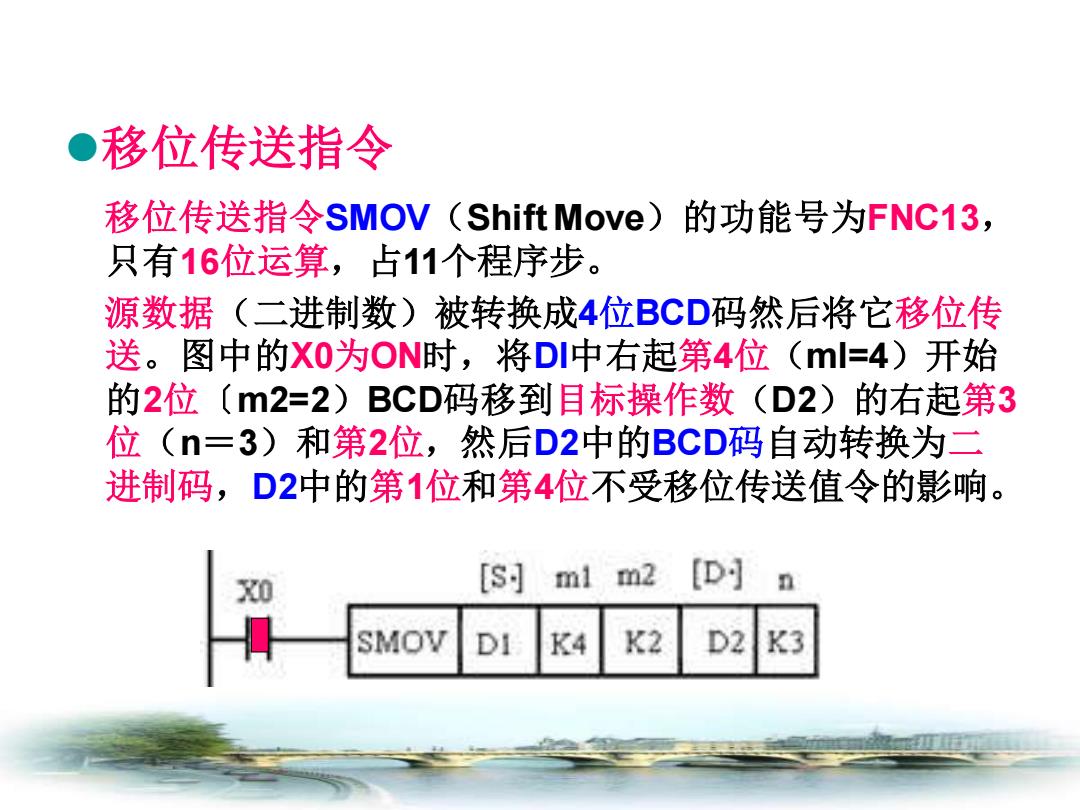

移位传送指令 移位传送指令SMOV(Shift Move)的功能号为FNC13, 只有16位运算，占11个程序步。 源数据（二进制数）被转换成4位BCD码然后将它移位传 送。图中的X0为ON时，将DI中右起第4位(ml=4)开始 的2位〔2=2)BCD码移到目标操作数(D2)的右起第3 位（n=3)和第2位，然后D2中的BCD码自动转换为二 进制码，D2中的第1位和第4位不受移位传送值令的影响。 [s] ml m2 [D习 SMOV DI K4 K2 D2 K3
⚫移位传送指令 移位传送指令SMOV（Shift Move）的功能号为FNC13， 只有16位运算，占11个程序步。 源数据（二进制数）被转换成4位BCD码然后将它移位传 送。图中的X0为ON时，将DI中右起第4位（ml=4）开始 的2位〔m2=2）BCD码移到目标操作数（D2）的右起第3 位（n＝3）和第2位，然后D2中的BCD码自动转换为二 进制码，D2中的第1位和第4位不受移位传送值令的影响
