反馈： 1称为反 馈的极 -uf+ > 若反 1u01 输入信 号增加灯 R:ud A1 A2 uo 若反 R2 输入信 号减小 R3 R4 请判 图中，当输入信号山增大时，由同相输入端的含义， 放大器A1的输出uo1也增大，Uo1加在放大器A2的 同相输入端，将使输出山o增大，输入山o反馈到输入 端，反馈信号u增大，使差模输入山减小，可见， 级间反馈极性（反馈元件为R5)为负反馈
反馈有正反馈、负反馈之分。反馈的正负也称为反 馈的极性。 若反馈信号在输入端与输入信号相加，使净输入信 号增加，称为正反馈； 若反馈信号在输入端与输入信号相加，使净输入信 号减小，称为负反馈。 请判断上图的反馈极性 图中，当输入信号ui增大时，由同相输入端的含义， 放大器A1的输出uO1也增大，uO1加在放大器A2的 同相输入端，将使输出uO增大，输入uO反馈到输入 端，反馈信号uf增大，使差模输入ud减小，可见， 级间反馈极性（反馈元件为R5）为负反馈
-1uf+ H 1W01 ud A2 uo R2 R3 类似可判断放大器A,的反馈极性（反馈元件为R4) 也为负反馈。 在实际应用中，常使用反馈技术来稳定放大电路的 放大倍数
类似可判断放大器A2的反馈极性（反馈元件为R4） 也为负反馈。 在实际应用中，常使用反馈技术来稳定放大电路的 放大倍数

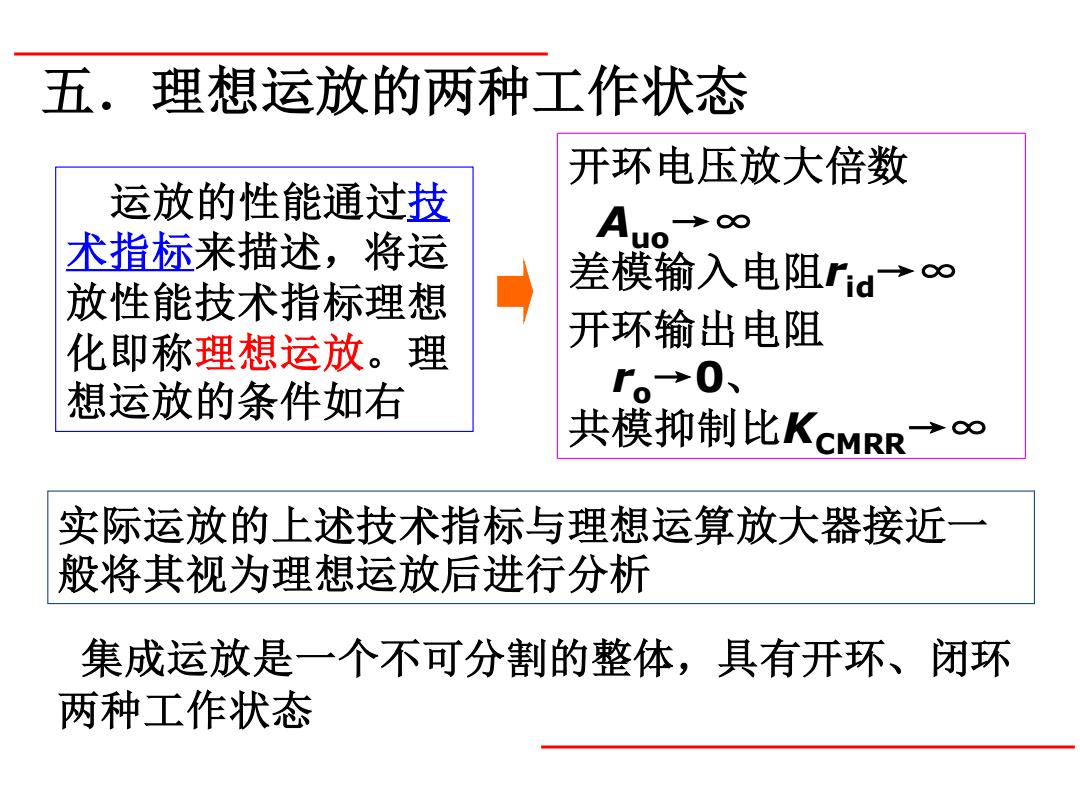

五.理想运放的两种工作状态 开环电压放大倍数 运放的性能通过技 A 术指标来描述，将运 放性能技术指标理想 差模输入电阻rid→oo 化即称理想运放。理 开环输出电阻 想运放的条件如右 r。→0、 共模抑制比KCMRR→O∞ 实际运放的上述技术指标与理想运算放大器接近一 般将其视为理想运放后进行分析 集成运放是一个不可分割的整体，具有开环、闭环 两种工作状态
五．理想运放的两种工作状态 运放的性能通过技 术指标来描述，将运 放性能技术指标理想 化即称理想运放。理 想运放的条件如右 开环电压放大倍数 Auo →∞ 差模输入电阻rid→∞ 开环输出电阻 ro →0、 共模抑制比KCMRR→∞ 实际运放的上述技术指标与理想运算放大器接近一 般将其视为理想运放后进行分析 集成运放是一个不可分割的整体，具有开环、闭环 两种工作状态

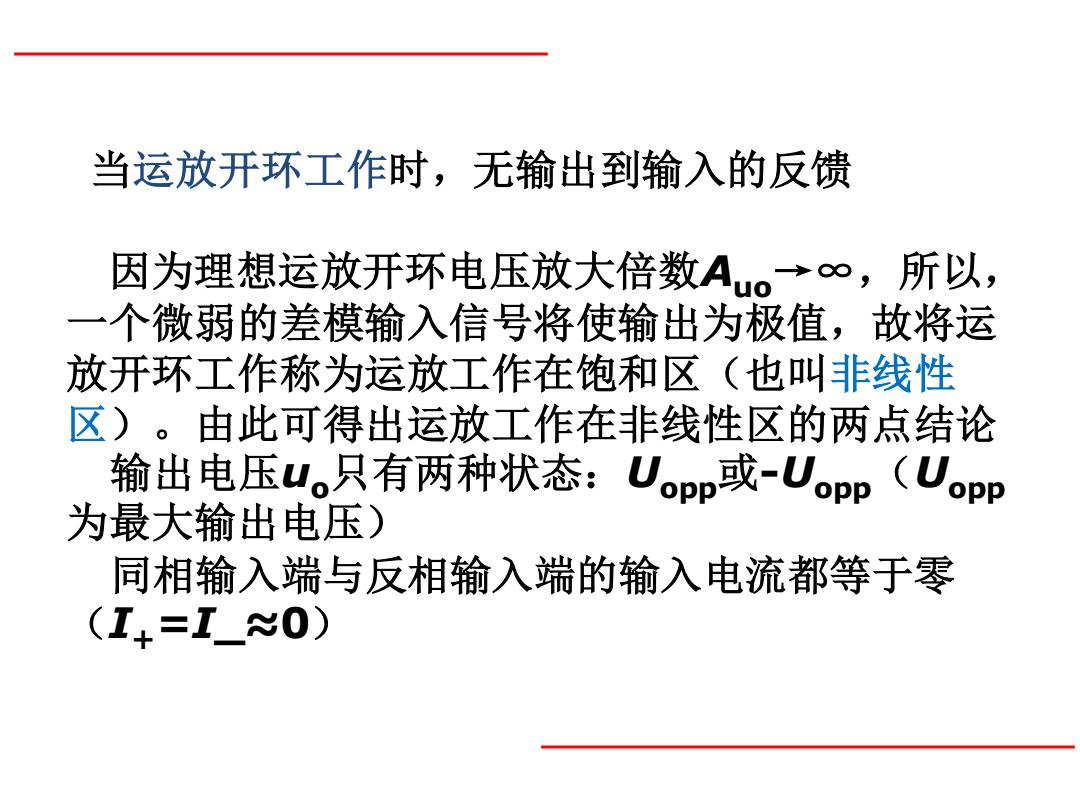

当运放开环工作时，无输出到输入的反馈 因为理想运放开环电压放大倍数Au0→∞，所以， 一个微弱的差模输入信号将使输出为极值，故将运 放开环工作称为运放工作在饱和区（也叫非线性 区)。由此可得出运放工作在非线性区的两点结论 输出电压u。只有两种状态：Uopp或-Uopp（Uopp 为最大输出电压) 同相输入端与反相输入端的输入电流都等于零 (I+=I0)
当运放开环工作时，无输出到输入的反馈 因为理想运放开环电压放大倍数Auo →∞，所以， 一个微弱的差模输入信号将使输出为极值，故将运 放开环工作称为运放工作在饱和区（也叫非线性 区）。由此可得出运放工作在非线性区的两点结论 输出电压uo只有两种状态：Uopp或-Uopp（Uopp 为最大输出电压） 同相输入端与反相输入端的输入电流都等于零 （I+=I_≈0）

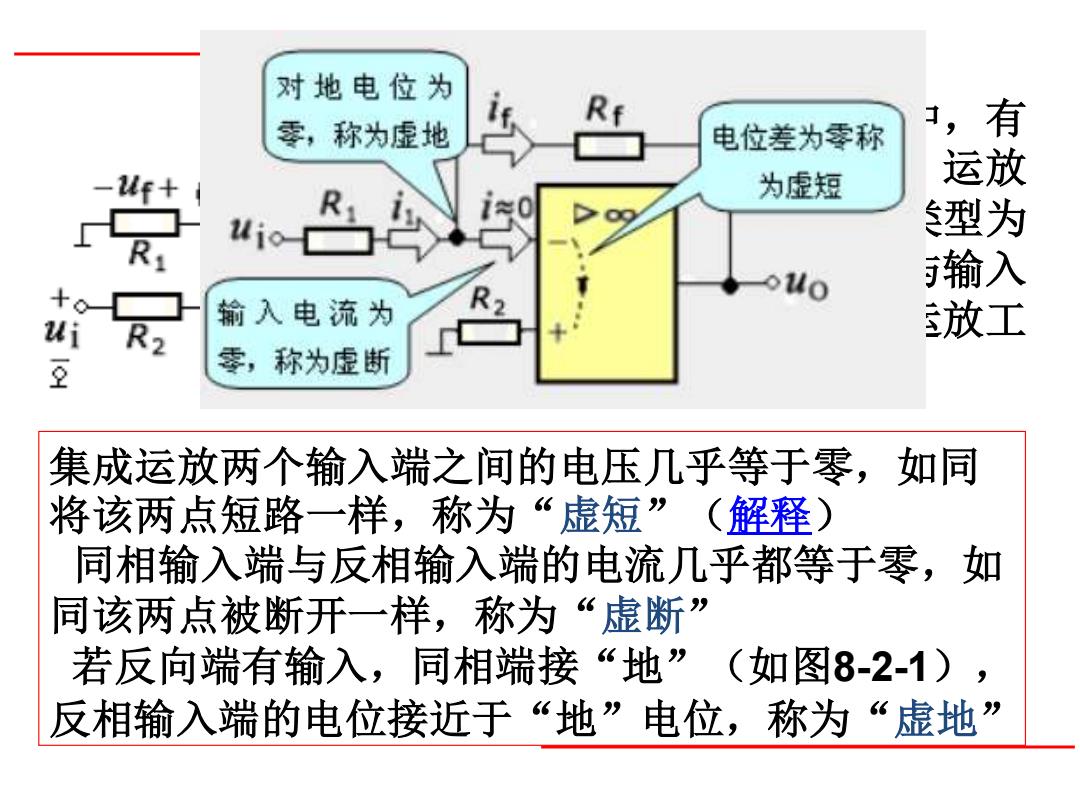

对地电位为 季，称为虚地 电位差为零称 有 -uf+i 为虚短 运 型为 输入 输入电流为 ui 放工 豆 零，称为虚断 集成运放两个输入端之间的电压几乎等于零，如同 将该两点短路一样，称为“虚短”（解释) 同相输入端与反相输入端的电流几乎都等于零，如 同该两点被断开一样，称为“虚断” 若反向端有输入，同相端接“地”（如图8-2-1）， 反相输入端的电位接近于“地”电位，称为“虚地
左图所示运放电路中，有 输出到输入的反馈，运放 闭环工作。若反馈类型为 负反馈，那么输出与输入 满足线性关系，称运放工 作在线性区。 集成运放两个输入端之间的电压几乎等于零，如同 将该两点短路一样，称为“虚短”（解释） 同相输入端与反相输入端的电流几乎都等于零，如 同该两点被断开一样，称为“虚断” 若反向端有输入，同相端接“地”（如图8-2-1）， 反相输入端的电位接近于“地”电位，称为“虚地
