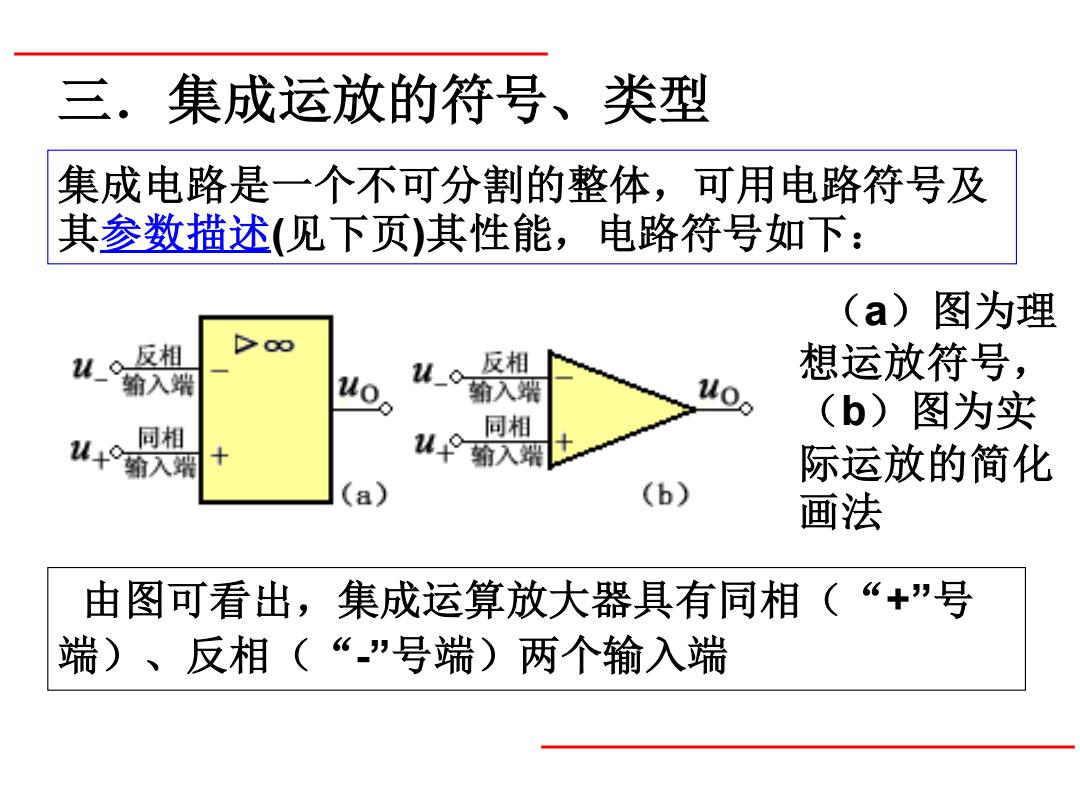

三.集成运放的符号、类型 集成电路是一个不可分割的整体，可用电路符号及 其参数描述（见下页）其性能，电路符号如下： (a)图为理 反相 想运放符号， 输入端 1_ 翰入 (b)图为实 同相 同相 输入 1u9 输入璃 际运放的简化 (a) (b) 画法 由图可看出，集成运算放大器具有同相(“+”号 端)、反相（“号端)两个输入端
三．集成运放的符号、类型 集成电路是一个不可分割的整体，可用电路符号及 其参数描述(见下页)其性能，电路符号如下： 由图可看出，集成运算放大器具有同相（“+”号 端）、反相（“-”号端）两个输入端 （a）图为理 想运放符号， （b）图为实 际运放的简化 画法

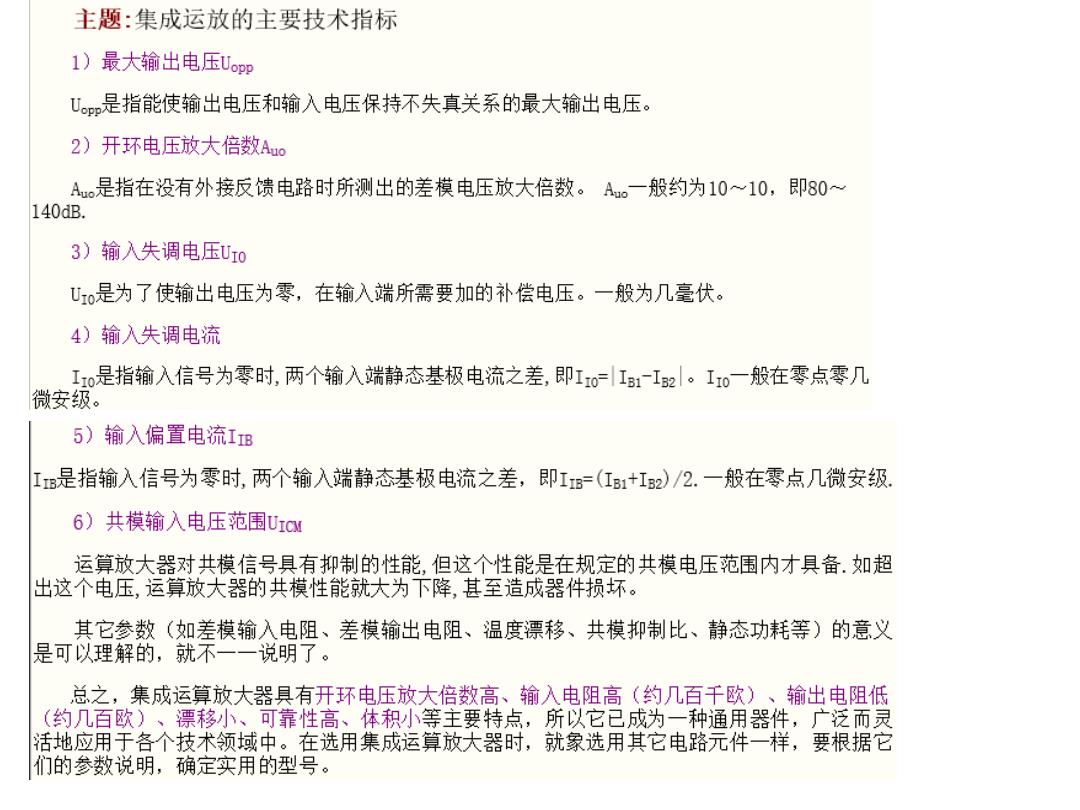

主题：集成运放的主要技术指标 1)最大输出电压Uopp 'p是指能使输出电压和输入电压保持不失真关系的最大输出电压。 2)开环电压放大倍数Auo Au是指在没有外接反馈电路时所测出的差模电压放大倍数。A。一般约为10~10，即80~ 140dB. 3)输入失调电压U10 U是为了使输出电压为零，在输入端所需要加的补偿电压。一般为几毫伏。 4)输入失调电流 I0是指输入信号为零时，两个输入端静态基极电流之差，即10=11-I2。I0一般在零点零几 微安级。 5)输入偏置电流IB IB是指输入信号为零时，两个输入端静态基极电流之差，即IB=(11+I2)/2.一般在零点几微安级， 6)共模输入电压范围UIC@ 运算放大器对共模信号具有抑制的性能，但这个性能是在规定的共模电压范围内才具备.如超 出这个电压，运算放大器的共模性能就大为下降，甚至造成器件损坏。 其它参数（如差模输入电阻、差模输出电阻、温度漂移、共模抑制比、静态功耗等）的意义 是可以理解的，就不一一说明了。 总之，集成运算放大器具有开环电压放大倍数高、输入电阻高（约几百千欧）、输出电阻低 (约几百欧)、漂移小、可靠性高、体积小等主要特点，所以它已成为一种通用器件，广泛而灵 活地应用于各个技术领域中。在选用集成运算放大器时，就象选用其它电路元件一样，要根据它 们的参数说明，确定实用的型号
\uo 与 输入输出反相 输入输出同相 u +15V 与输入w同相，如图8-1-3(b) 集成运放类型较多，型号各异 认相 Auo 输入州 型和专用型两大类 同相 F007 输入璃 通用型运放的各项指标适中，基本 用，如F007（如图8-1-4) 15V 专用型集成运放主要有高输入阻抗型、高速 型、高压型、大功率型、宽带型、低功耗型 等多种类型
当同相端接地，反相端接输入ui时，输出uo 与输入ui反相，如图8-1-3（a） 若反相端接地，同相端接输入ui时，输出uo 与输入ui同相，如图8-1-3（b） 集成运放类型较多，型号各异，可分为通用 型和专用型两大类 通用型运放的各项指标适中，基本上兼顾各方面应 用，如F007（如图8-1-4） 专用型集成运放主要有高输入阻抗型、高速 型、高压型、大功率型、宽带型、低功耗型 等多种类型
四、反馈 将输出信号（电压或电流)的一部分或全部以某种方式回送 到电路的输入端，使输入量（电压或电流）发生改变，这种 现象称为反馈 具有反馈的放大电路包括基本放大电路及反馈网络两个 部分，其组成框图如图8-1-4所示（下图） 由图可以看出，具有反馈的放大电路中，信号具有两条 传输途径。一条是正向传输途径，信号经放大电路从输入端 传向输出端。该放大电路称为基本放大电路。另一条是反向 传输路径，输出信号通过某通道经放大电路从输出端传向输 入端。该通道称为反馈网络 A 基本放大器 反馈网络
四、反馈 将输出信号（电压或电流）的一部分或全部以某种方式回送 到电路的输入端，使输入量（电压或电流）发生改变，这种 现象称为反馈 具有反馈的放大电路包括基本放大电路及反馈网络两个 部分，其组成框图如图8-1-4 所示（下图） 由图可以看出，具有反馈的放大电路中，信号具有两条 传输途径。一条是正向传输途径，信号经放大电路从输入端 传向输出端。该放大电路称为基本放大电路。另一条是反向 传输路径，输出信号通过某通道经放大电路从输出端传向输 入端。该通道称为反馈网络
判断电路有无反馈，可以根据输入端与输出端是否 存在反馈网络来判断。 请判断下面各图的反馈情况 14 左图、右图存在反馈网络，有反馈。中间的图不存 在反馈网络，无反馈
判断电路有无反馈，可以根据输入端与输出端是否 存在反馈网络来判断。 请判断下面各图的反馈情况 左图、右图存在反馈网络，有反馈。中间的图不存 在反馈网络，无反馈
