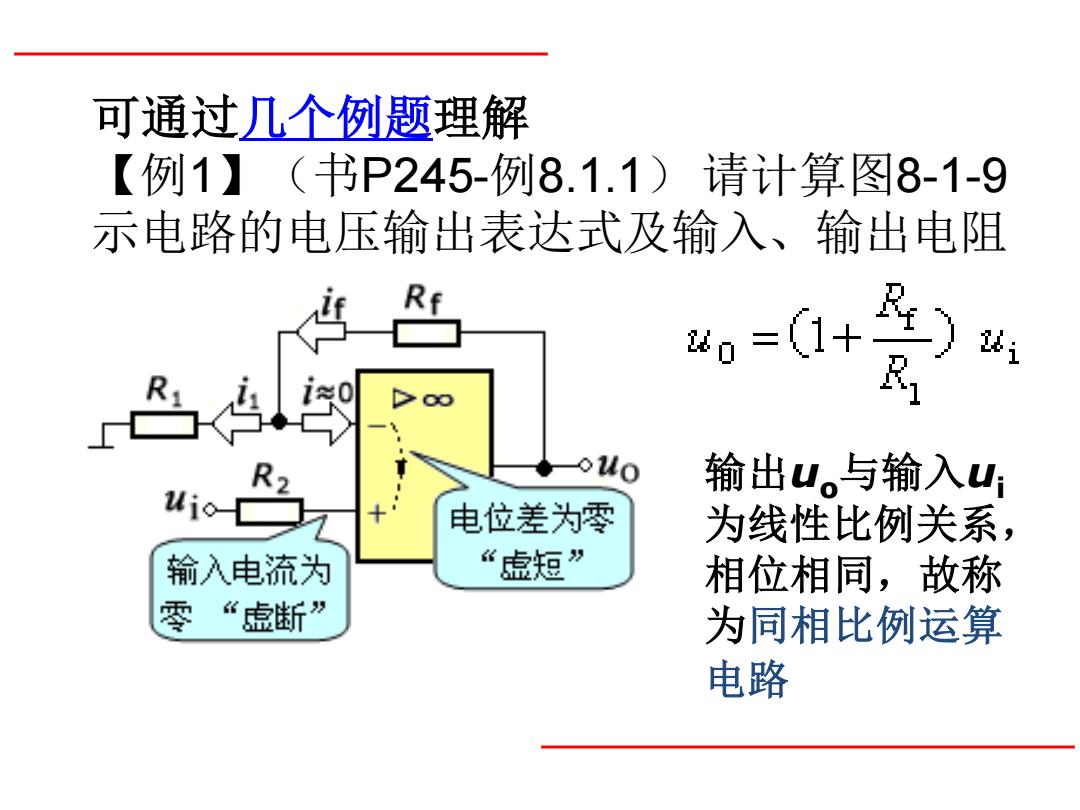

可通过几个例题理解 【例1】（书P245-例8.1.1）请计算图8-1-9 示电路的电压输出表达式及输入、输出电阻 话 >0∞ 010 输出u。与输入u 电位差为零 为线性比例关系， 输入电流为 “虚短” 相位相同，故称 零“虚断” 为同相比例运算 电路
可通过几个例题理解 【例1】（书P245-例8.1.1） 请计算图8-1-9 示电路的电压输出表达式及输入、输出电阻 输出uo与输入ui 为线性比例关系， 相位相同，故称 为同相比例运算 电路

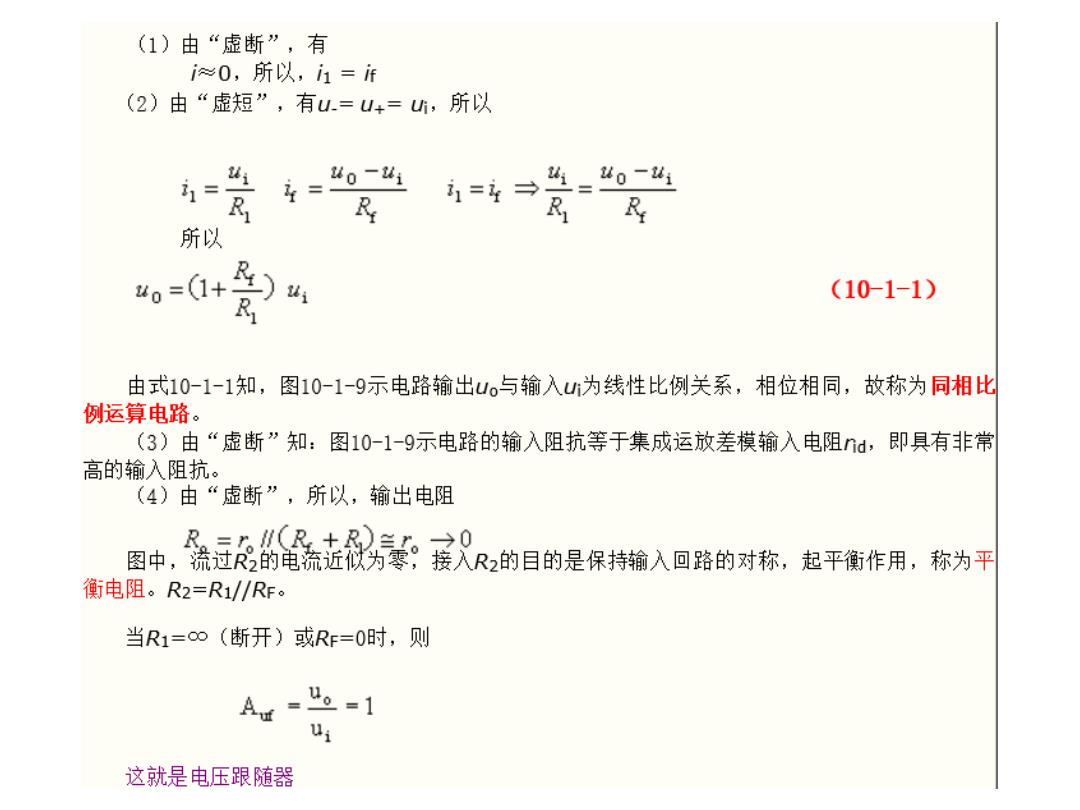

(1)由“虚断”，有 j0,所以，i1=f (2)由“虚短”，有u.=u+=U,所以 1= u0-41 1=4曰 丝= 0-u1 R R 所以 40=(1+ 生) 1 (10-1-1) 由式10-1-1知，图10-1-9示电路输出uo与输入u为线性比例关系，相位相同，故称为同相比 例运算电路。 (3)由“虚断”知：图10-1-9示电路的输入阻抗等于集成运放差模输入电阻d,即具有非常 高的输入阻抗。 (4)由“虚断”，所以，输出电阻 R。=r∥(R+R)兰r。→0 图中，流过R2的电流近狱为零： 接入R2的目的是保持输入回路的对称，起平衡衡作用，称为平 电阻。R2=R1/RF。 当R1=oo(断开)或RF=0时，则 这就是电压跟随器

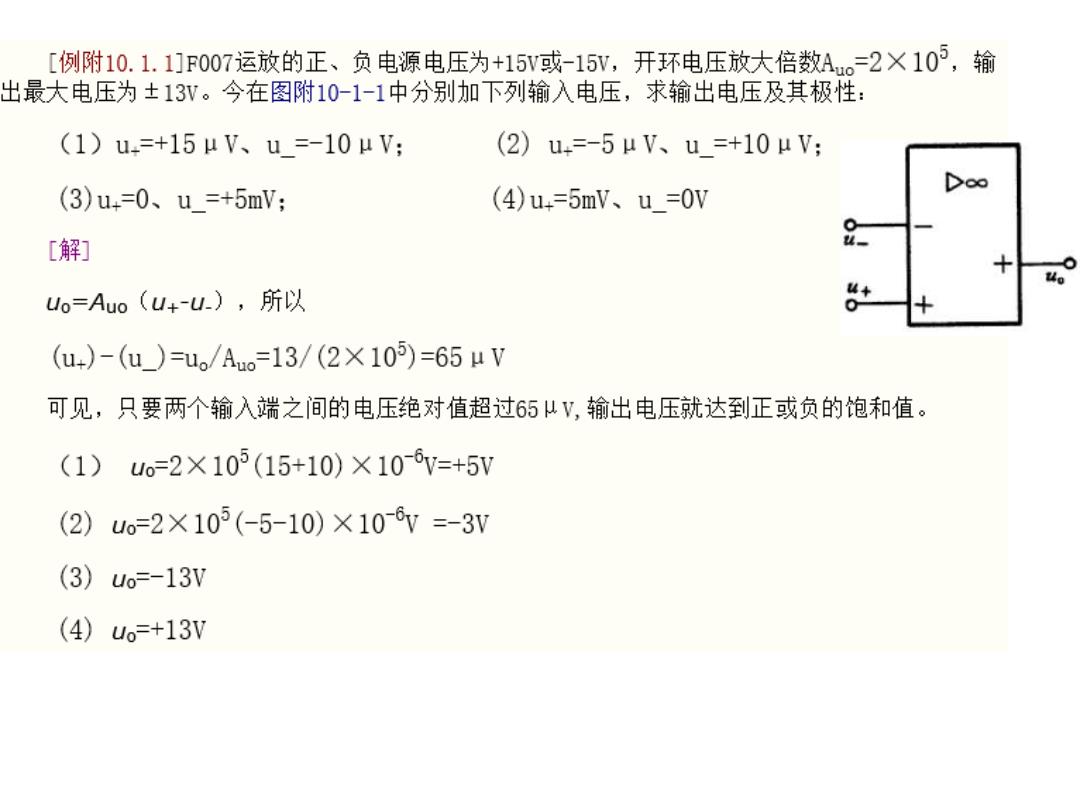

[例附10.1.1]F007运放的正、负电源电压为+15V或-15V,开环电压放大倍数Ae=2×105,输 出最大电压为±13V。今在图附10-1-1中分别加下列输入电压，求输出电压及其极性： (1)u=+15μV、u=-10μV; (2)u+=-5μV、u=+10μV; >o∞ (3)u+=0、u=+5mV; (4)u+=5mV、u=0V [解] Uo=Auo(u+-u.),所以 (u+)-(u)=u/Auo=13/(2×105)=65μV 可见，只要两个输入端之间的电压绝对值超过65μV,输出电压就达到正或负的饱和值。 (1)uo=2×105(15+10)×10-6V=+5V (2)uo=2×105(-5-10)×10-V=-3V (3) Uo=-13V (4)uo=+13V

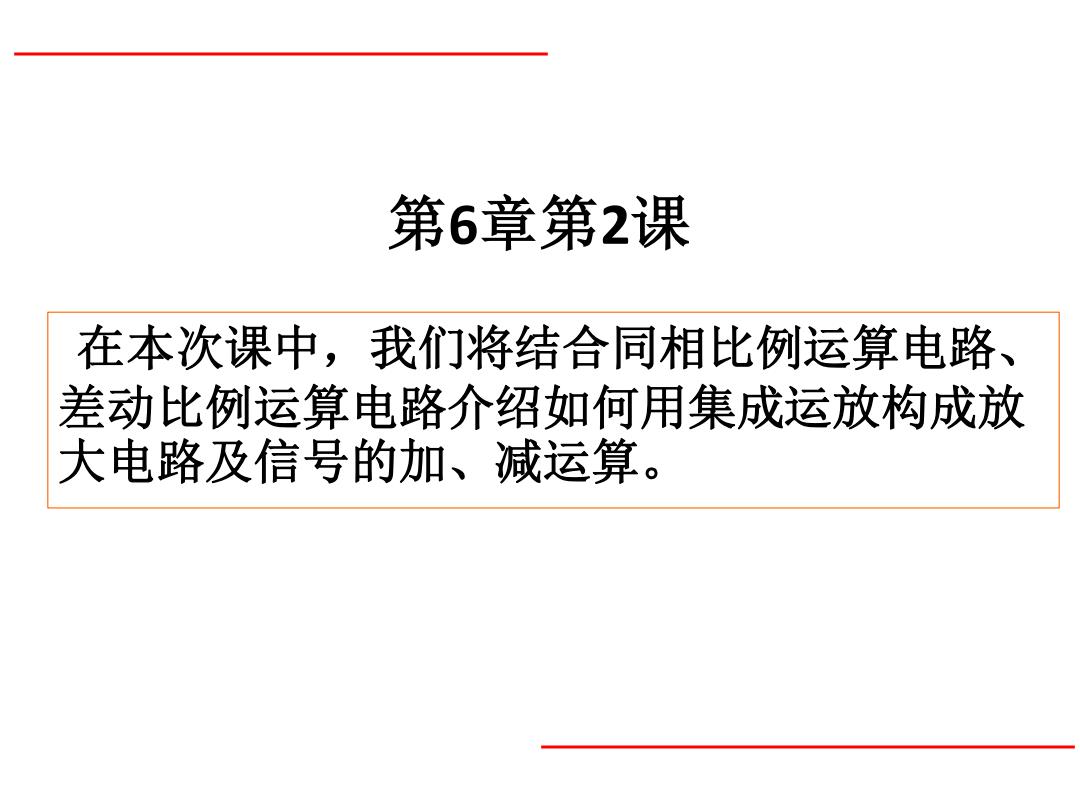

第6章第2课 在本次课中，我们将结合同相比例运算电路、 差动比例运算电路介绍如何用集成运放构成放 大电路及信号的加、减运算
第6章第2课 在本次课中，我们将结合同相比例运算电路、 差动比例运算电路介绍如何用集成运放构成放 大电路及信号的加、减运算

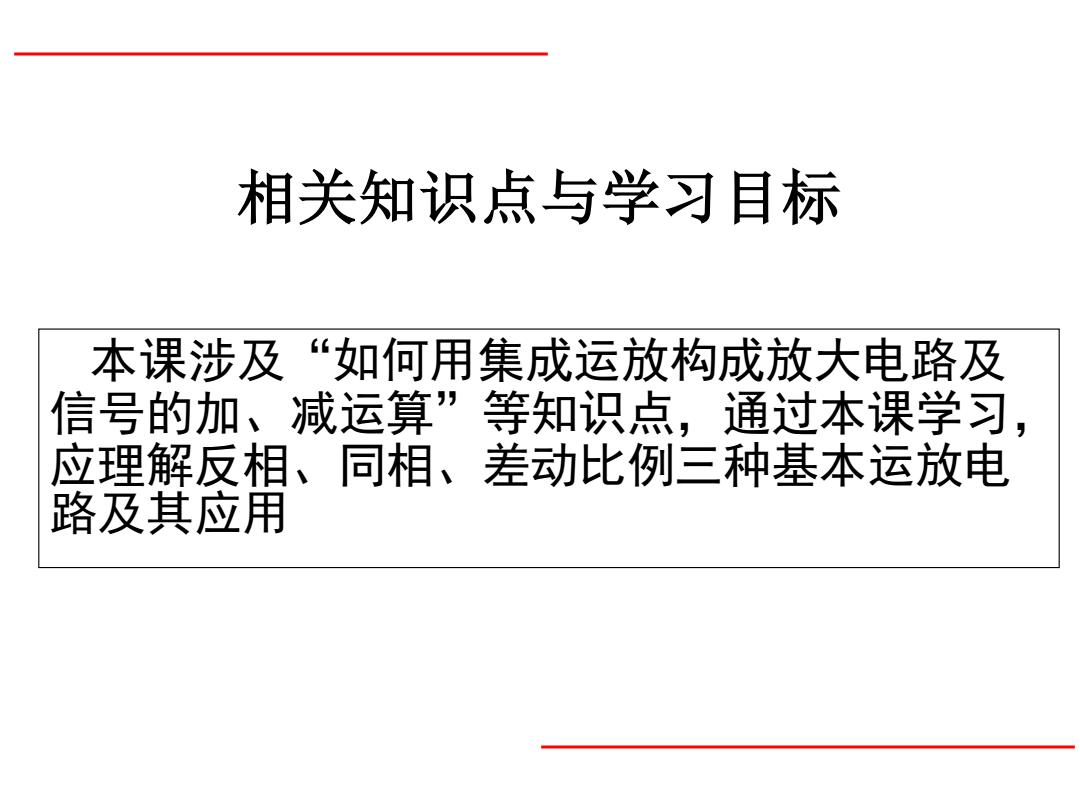

相关知识点与学习目标 本课涉及“如何用集成运放构成放大电路及 信号的加、减运算”等知识点，通过本课学习 应理解反相、同相、差动比例三种基本运放电 路及其应用
相关知识点与学习目标 本课涉及“如何用集成运放构成放大电路及 信号的加、减运算”等知识点，通过本课学习， 应理解反相、同相、差动比例三种基本运放电 路及其应用
