f.温度继续上升，蒸发速度继续增加， 气泡的上升速度激增，蒸汽的密度增 大，由于重力作用，滑流下来的液体 很快受热蒸发，未蒸发的浓缩液体也 被高速气流拖带上升，气泡断层不能 形成，蒸气占据了整个管子中部空间， 液体只能分布于管壁，开始形成液膜， 这时称为“环形流” 。 g.变成带有液体雾沫的喷雾环形流 液体的上升是靠高速蒸汽气流对 液层的拖带而形成，称之为“爬 膜”现象。这时液膜沿管壁上升 不断受热蒸发，浓度不断增大， 最后与蒸汽一齐离开，管子越高 则上升蒸发时间越长，溶液浓缩 越大。 g A操作控制在Ｆ和ｇ之间
f.温度继续上升，蒸发速度继续增加， 气泡的上升速度激增，蒸汽的密度增 大，由于重力作用，滑流下来的液体 很快受热蒸发，未蒸发的浓缩液体也 被高速气流拖带上升，气泡断层不能 形成，蒸气占据了整个管子中部空间， 液体只能分布于管壁，开始形成液膜， 这时称为“环形流” 。 g.变成带有液体雾沫的喷雾环形流 液体的上升是靠高速蒸汽气流对 液层的拖带而形成，称之为“爬 膜”现象。这时液膜沿管壁上升 不断受热蒸发，浓度不断增大， 最后与蒸汽一齐离开，管子越高 则上升蒸发时间越长，溶液浓缩 越大。 g A操作控制在Ｆ和ｇ之间
g.变成带有液体雾沫的喷雾 环形流液体的上升是靠高 速蒸汽气流对液层的拖带 而形成，称之为“爬膜” 现象。这时液膜沿管壁上 升不断受热蒸发，浓度不 断增大，最后与蒸汽一齐 离开，管子越高则上升蒸 发时间越长，溶液浓缩越 大
g.变成带有液体雾沫的喷雾 环形流液体的上升是靠高 速蒸汽气流对液层的拖带 而形成，称之为“爬膜” 现象。这时液膜沿管壁上 升不断受热蒸发，浓度不 断增大，最后与蒸汽一齐 离开，管子越高则上升蒸 发时间越长，溶液浓缩越 大

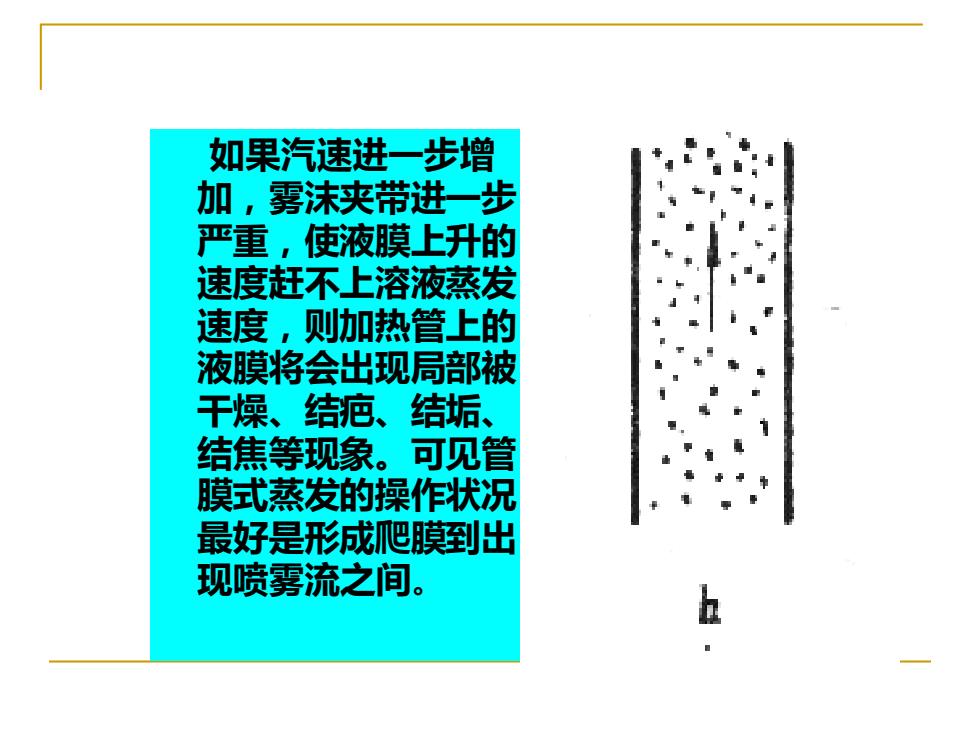

如果汽速进一步增 加，雾沫夹带进一步 严重，使液膜上升的 速度赶不上溶液蒸发 速度，则加热管上的 液膜将会出现局部被 干燥、结疤、结垢、 结焦等现象。可见管 膜式蒸发的操作状况 最好是形成爬膜到出 现喷雾流之间
如果汽速进一步增 加，雾沫夹带进一步 严重，使液膜上升的 速度赶不上溶液蒸发 速度，则加热管上的 液膜将会出现局部被 干燥、结疤、结垢、 结焦等现象。可见管 膜式蒸发的操作状况 最好是形成爬膜到出 现喷雾流之间
升膜式蒸发器的结构: 这种蒸发器浓缩物 料的时间很短，对热 敏性物料质量很少影 响， 但不适用于粘度较 大的和受热后易产生 积垢的，或浓缩后有 结晶析出的物料。 管径一般在25～28 毫米之间，管长与管 径之比一般为 100 －150
升膜式蒸发器的结构: 这种蒸发器浓缩物 料的时间很短，对热 敏性物料质量很少影 响， 但不适用于粘度较 大的和受热后易产生 积垢的，或浓缩后有 结晶析出的物料。 管径一般在25～28 毫米之间，管长与管 径之比一般为 100 －150
}二次燕汽出口 热燕汽送口 图2-4-8板式升膜 进料 凝水 “管”断面图 如热蒸汽进口 图24-6套管式开膜蒸发器 图24-7套简式升膜蒸发器
