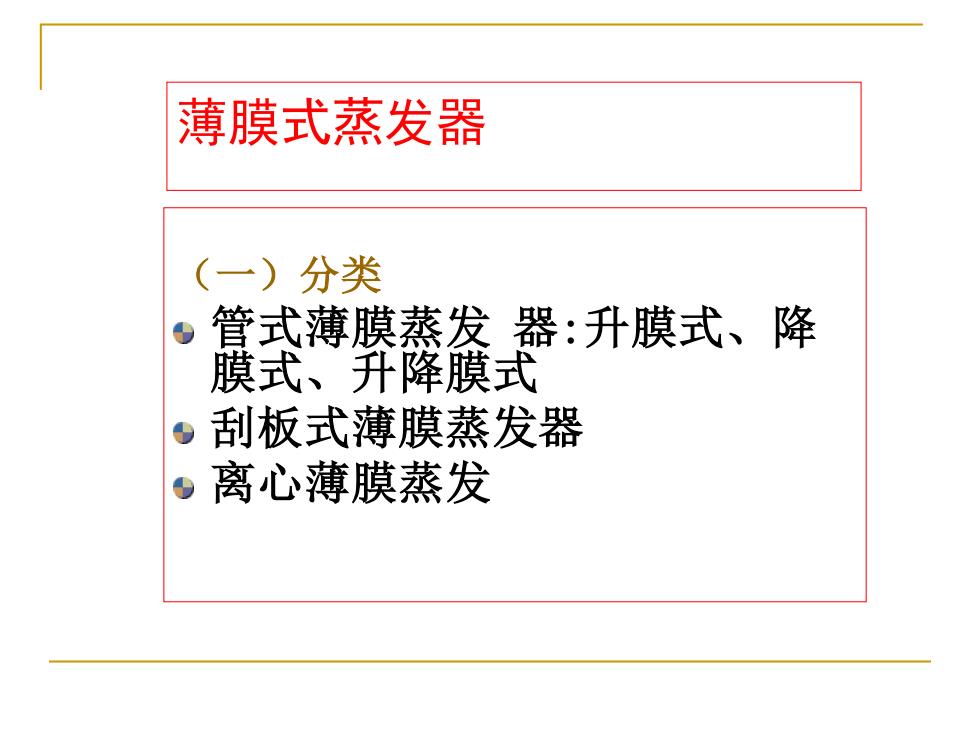

薄膜式蒸发器 （一）分类 管式薄膜蒸发 器:升膜式、降 膜式、升降膜式 刮板式薄膜蒸发器 离心薄膜蒸发
薄膜式蒸发器 （一）分类 管式薄膜蒸发 器:升膜式、降 膜式、升降膜式 刮板式薄膜蒸发器 离心薄膜蒸发

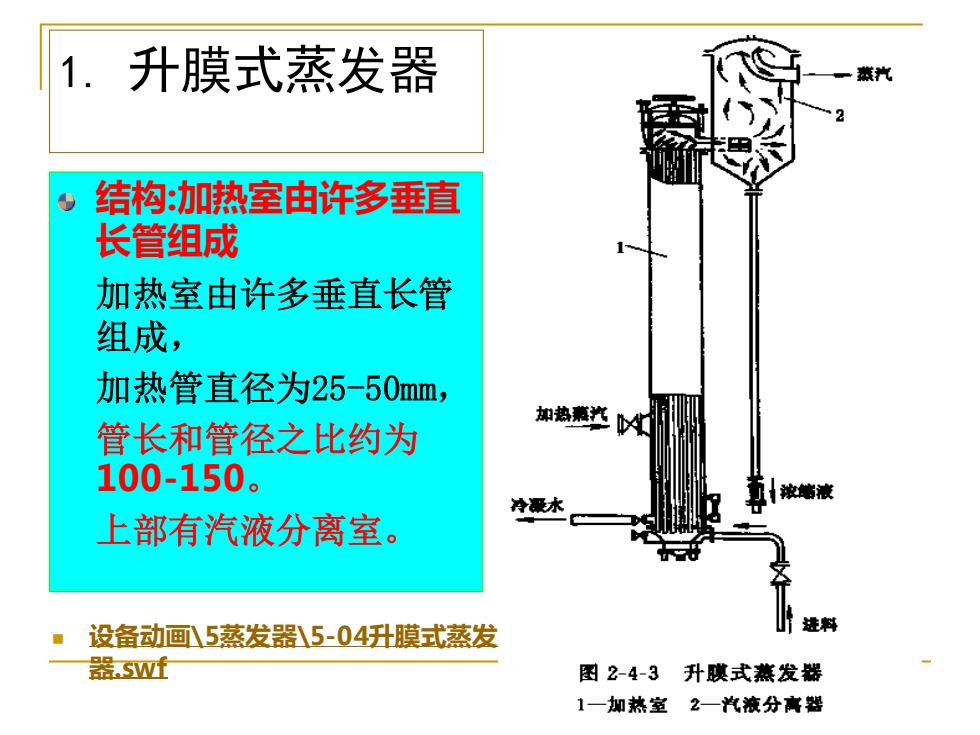

1. 升膜式蒸发器 结构:加热室由许多垂直 长管组成 加热室由许多垂直长管 组成， 加热管直径为25-50mm， 管长和管径之比约为 100-150。 上部有汽液分离室。 ◼ 设备动画\5蒸发器\5-04升膜式蒸发 器.swf
1. 升膜式蒸发器 结构:加热室由许多垂直 长管组成 加热室由许多垂直长管 组成， 加热管直径为25-50mm， 管长和管径之比约为 100-150。 上部有汽液分离室。 ◼ 设备动画\5蒸发器\5-04升膜式蒸发 器.swf

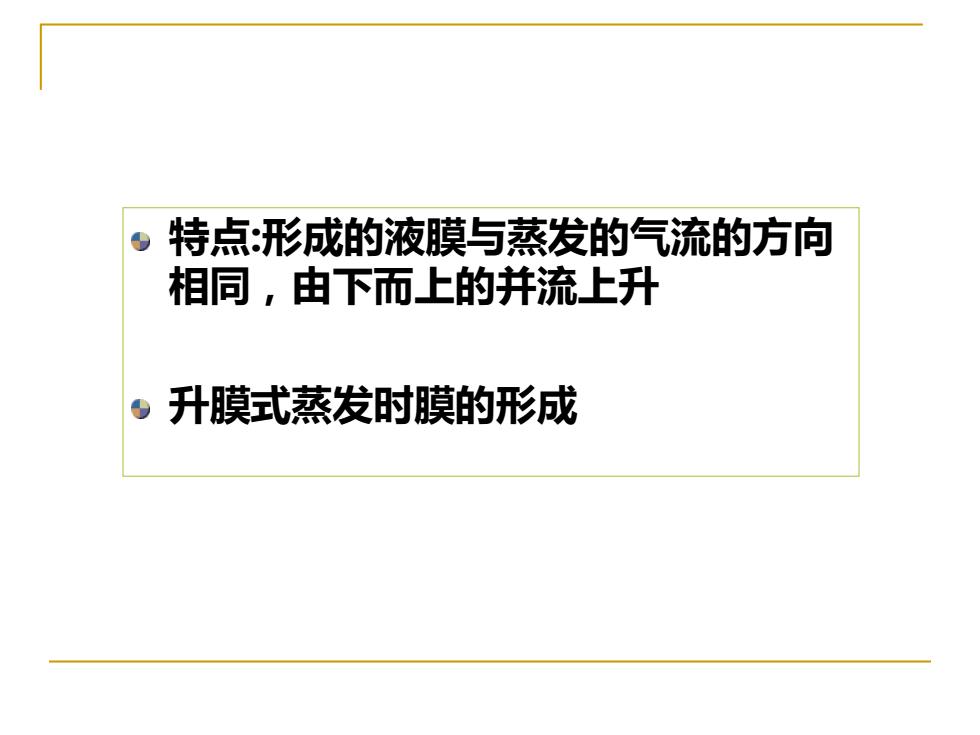

特点:形成的液膜与蒸发的气流的方向 相同，由下而上的并流上升 升膜式蒸发时膜的形成
特点:形成的液膜与蒸发的气流的方向 相同，由下而上的并流上升 升膜式蒸发时膜的形成

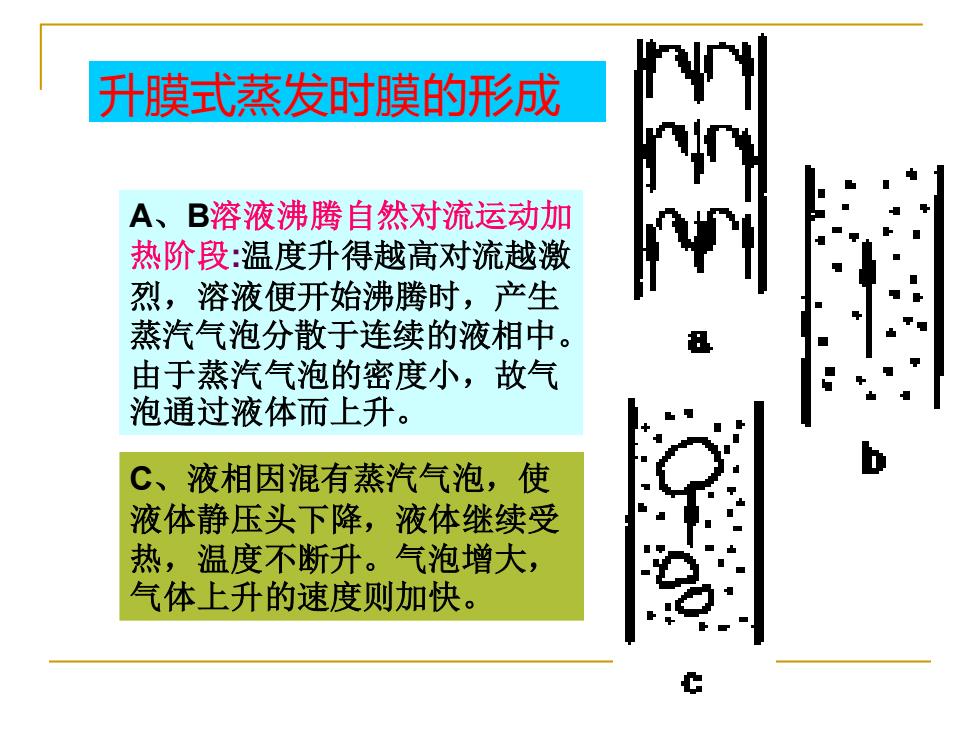

升膜式蒸发时膜的形成 C、液相因混有蒸汽气泡，使 液体静压头下降，液体继续受 热，温度不断升。气泡增大， 气体上升的速度则加快。 A、B溶液沸腾自然对流运动加 热阶段:温度升得越高对流越激 烈，溶液便开始沸腾时，产生 蒸汽气泡分散于连续的液相中。 由于蒸汽气泡的密度小，故气 泡通过液体而上升
升膜式蒸发时膜的形成 C、液相因混有蒸汽气泡，使 液体静压头下降，液体继续受 热，温度不断升。气泡增大， 气体上升的速度则加快。 A、B溶液沸腾自然对流运动加 热阶段:温度升得越高对流越激 烈，溶液便开始沸腾时，产生 蒸汽气泡分散于连续的液相中。 由于蒸汽气泡的密度小，故气 泡通过液体而上升

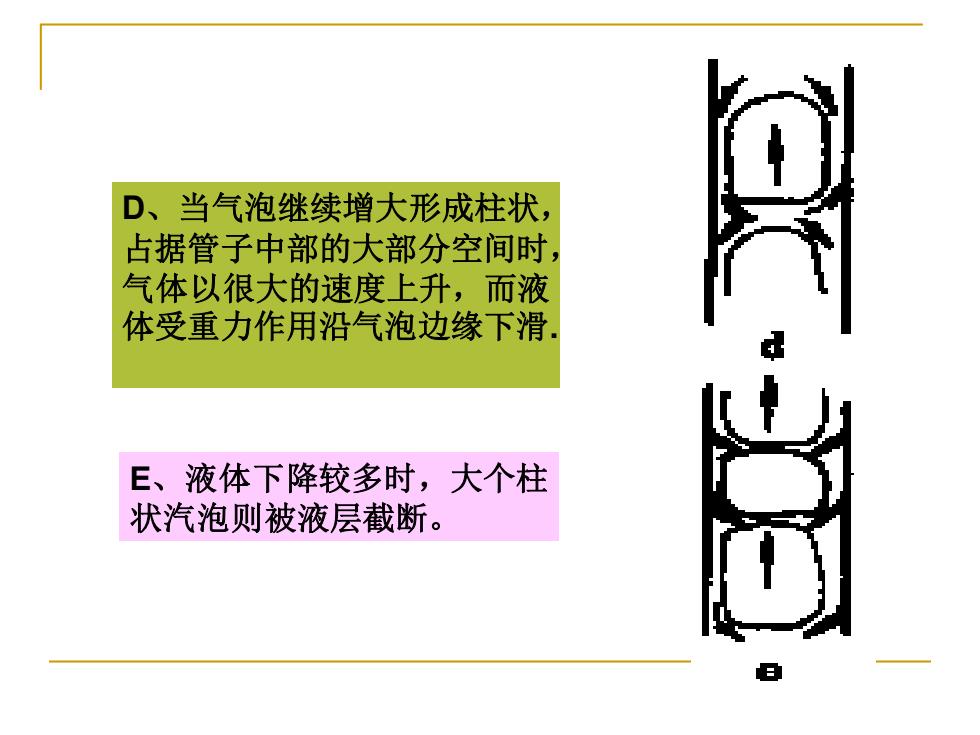

E、液体下降较多时，大个柱 状汽泡则被液层截断。 D、当气泡继续增大形成柱状， 占据管子中部的大部分空间时， 气体以很大的速度上升，而液 体受重力作用沿气泡边缘下滑
E、液体下降较多时，大个柱 状汽泡则被液层截断。 D、当气泡继续增大形成柱状， 占据管子中部的大部分空间时， 气体以很大的速度上升，而液 体受重力作用沿气泡边缘下滑
