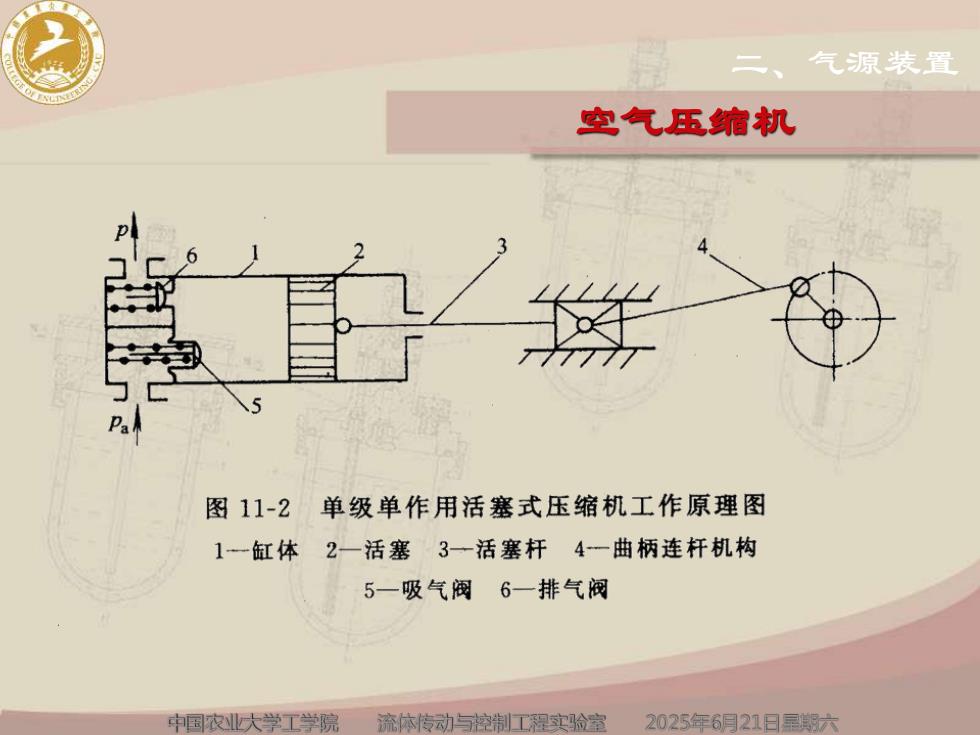

、气源装置二空气压缩机单级单作用活塞式压缩机工作原理图图11-21-缸体2活塞3—活塞杆4曲柄连杆机构5一吸气阀6一排气阀中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 二、气源装置 空气压缩机

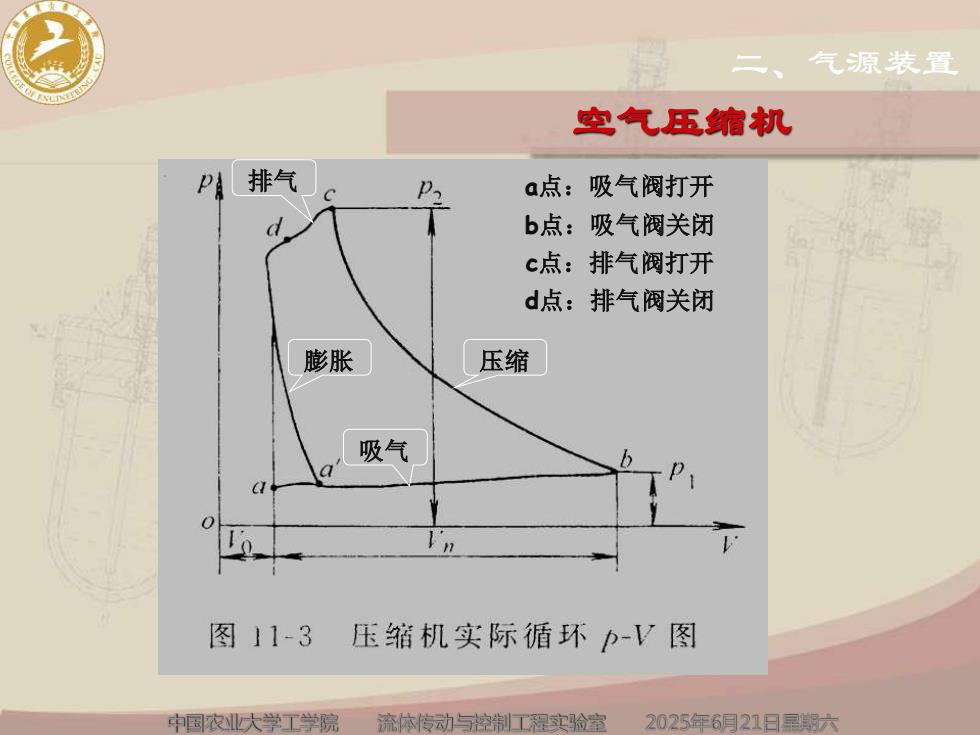

气源装置二空气压缩机排气PAa点：吸气阀打开Pab点：吸气阀关闭C点：排气阀打开d点：排气阀关闭膨胀压缩吸气LnL0图11-3压缩机实际循环力-V图中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 吸气 压缩 排气 膨胀 a点：吸气阀打开 b点：吸气阀关闭 c点：排气阀打开 d点：排气阀关闭 二、气源装置 空气压缩机

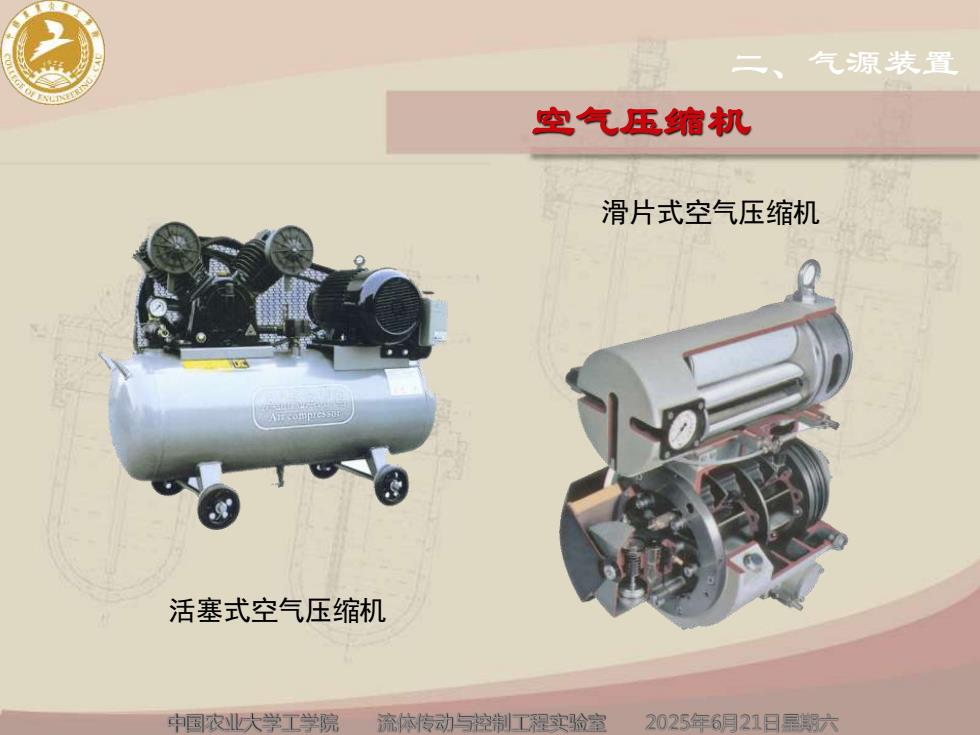

气源装置空气压缩机滑片式空气压缩机活塞式空气压缩机中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 活塞式空气压缩机 滑片式空气压缩机 二、气源装置 空气压缩机

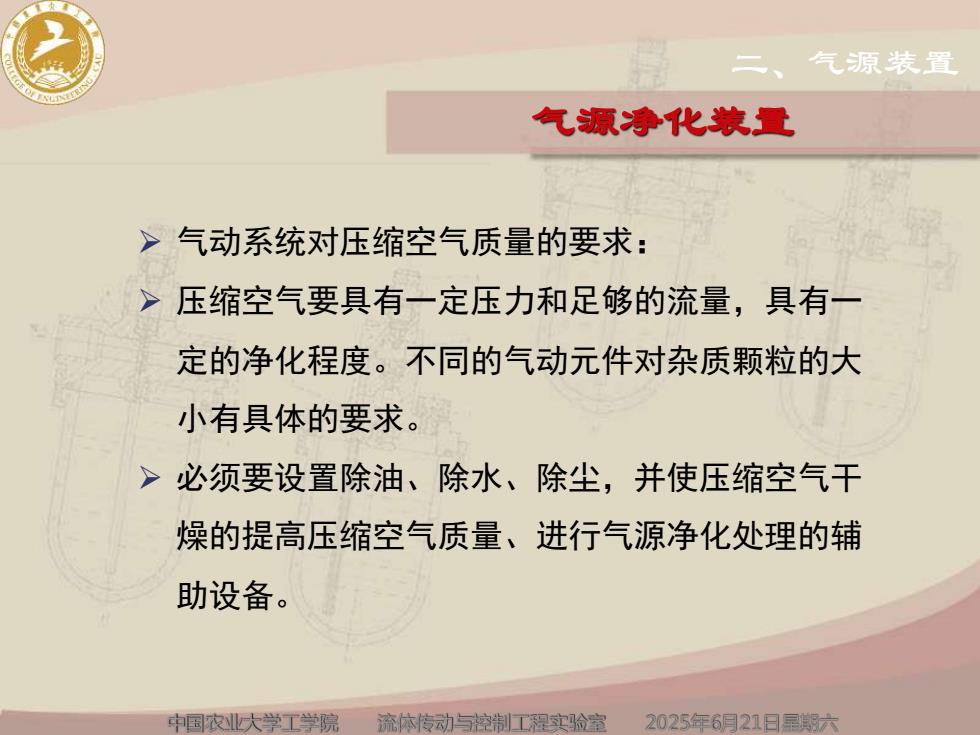

二、气源装置气源净化装置>气动系统对压缩空气质量的要求：>压缩空气要具有一定压力和足够的流量，具有一定的净化程度。不同的气动元件对杂质颗粒的大小有具体的要求。》必须要设置除油、除水、除尘，并使压缩空气干燥的提高压缩空气质量、进行气源净化处理的辅助设备。中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 ➢ 气动系统对压缩空气质量的要求： ➢ 压缩空气要具有一定压力和足够的流量，具有一 定的净化程度。不同的气动元件对杂质颗粒的大 小有具体的要求。 ➢ 必须要设置除油、除水、除尘，并使压缩空气干 燥的提高压缩空气质量、进行气源净化处理的辅 助设备。 二、气源装置 气源净化装置

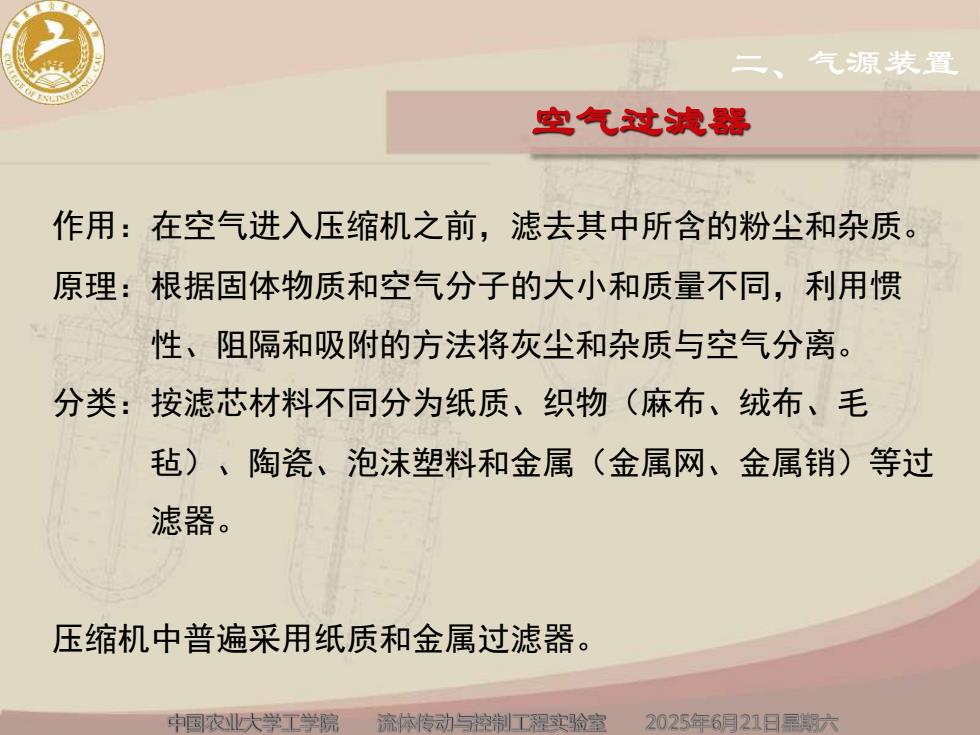

气源装置空气过滤器作用：在空气进入压缩机之前，滤去其中所含的粉尘和杂质原理：根据固体物质和空气分子的大小和质量不同，利用惯性、阻隔和吸附的方法将灰尘和杂质与空气分离4分类：按滤芯材料不同分为纸质、织物（麻布、绒布、毛毡）、陶瓷、泡沫塑料和金属（金属网、金属销）等过滤器。压缩机中普遍采用纸质和金属过滤器。中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 作用：在空气进入压缩机之前，滤去其中所含的粉尘和杂质。 原理：根据固体物质和空气分子的大小和质量不同，利用惯 性、阻隔和吸附的方法将灰尘和杂质与空气分离。 分类：按滤芯材料不同分为纸质、织物（麻布、绒布、毛 毡）、陶瓷、泡沫塑料和金属（金属网、金属销）等过 滤器。 压缩机中普遍采用纸质和金属过滤器。 二、气源装置 空气过滤器
