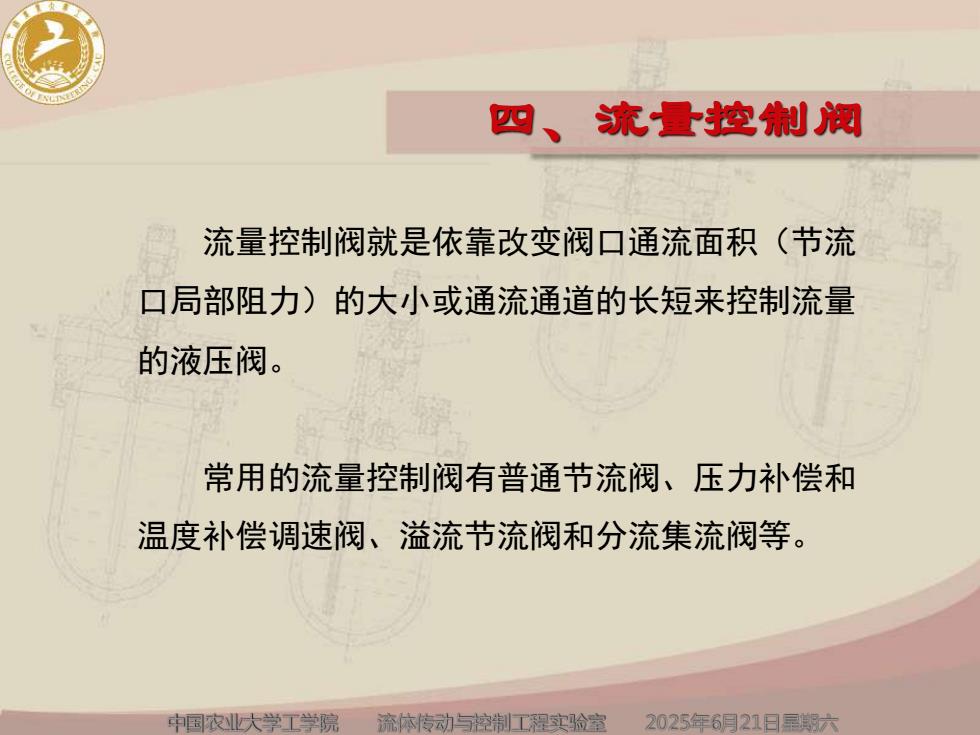

四、流量控制阀流量控制阀就是依靠改变阀口通流面积（节流口局部阻力）的大小或通流通道的长短来控制流量的液压阀。常用的流量控制阀有普通节流阀、压力补偿和温度补偿调速阀、溢流节流阀和分流集流阀等中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 流量控制阀就是依靠改变阀口通流面积（节流 口局部阻力）的大小或通流通道的长短来控制流量 的液压阀。 常用的流量控制阀有普通节流阀、压力补偿和 温度补偿调速阀、溢流节流阀和分流集流阀等。 四、流量控制阀

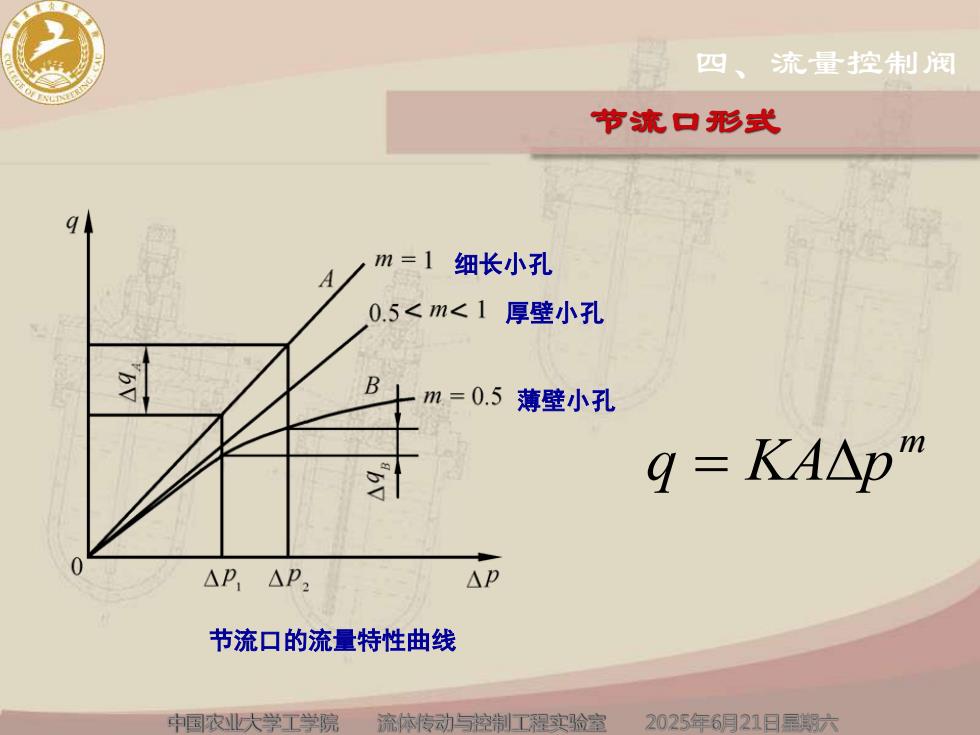

3四、流量控制阀节流口形式qm=1细长小孔A0.5<m<1厚壁小孔bvBm=0.5薄壁小孔mq = KAAp福APAPAp节流口的流量特性曲线中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 m q = KAp 四、流量控制阀 节流口形式 节流口的流量特性曲线 薄壁小孔 细长小孔 厚壁小孔

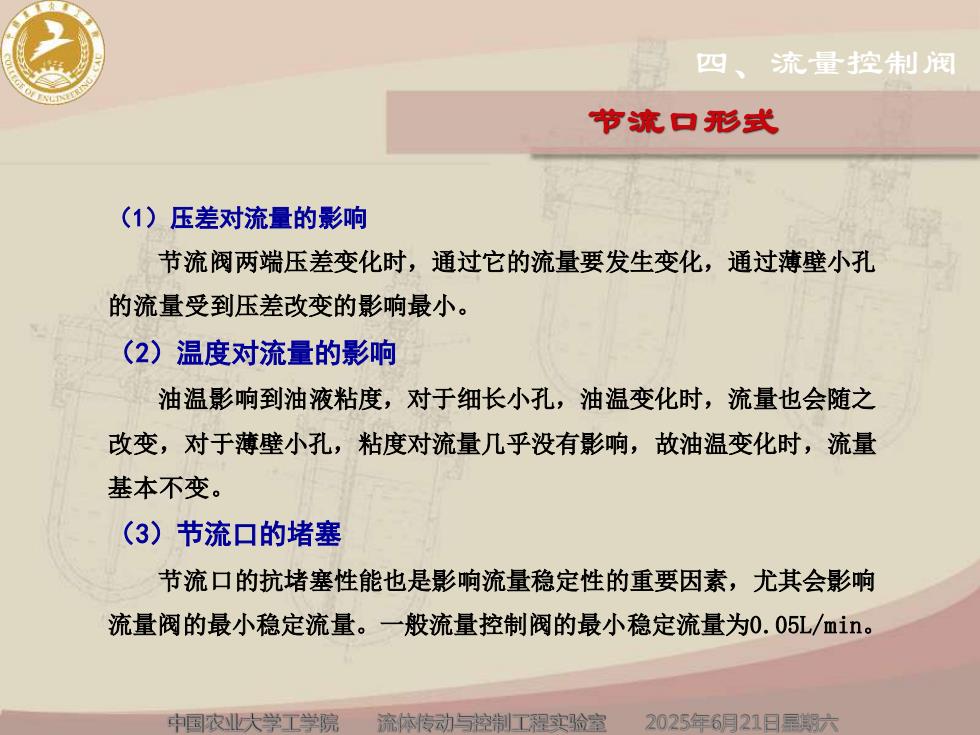

四、流量控制阀节流口形式（1）压差对流量的影响节流阀两端压差变化时，通过它的流量要发生变化，通过薄壁小孔的流量受到压差改变的影响最小。（2）温度对流量的影响油温影响到油液粘度，对于细长小孔，油温变化时，流量也会随之改变，对于薄壁小孔，粘度对流量几乎没有影响，故油温变化时，流量基本不变。（3）节流口的堵塞节流口的抗堵塞性能也是影响流量稳定性的重要因素，尤其会影响流量阀的最小稳定流量。一般流量控制阀的最小稳定流量为0.05L/min中国衣业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 （1）压差对流量的影响 节流阀两端压差变化时，通过它的流量要发生变化，通过薄壁小孔 的流量受到压差改变的影响最小。 （2）温度对流量的影响 油温影响到油液粘度，对于细长小孔，油温变化时，流量也会随之 改变，对于薄壁小孔，粘度对流量几乎没有影响，故油温变化时，流量 基本不变。 （3）节流口的堵塞 节流口的抗堵塞性能也是影响流量稳定性的重要因素，尤其会影响 流量阀的最小稳定流量。一般流量控制阀的最小稳定流量为0.05L/min。 四、流量控制阀 节流口形式

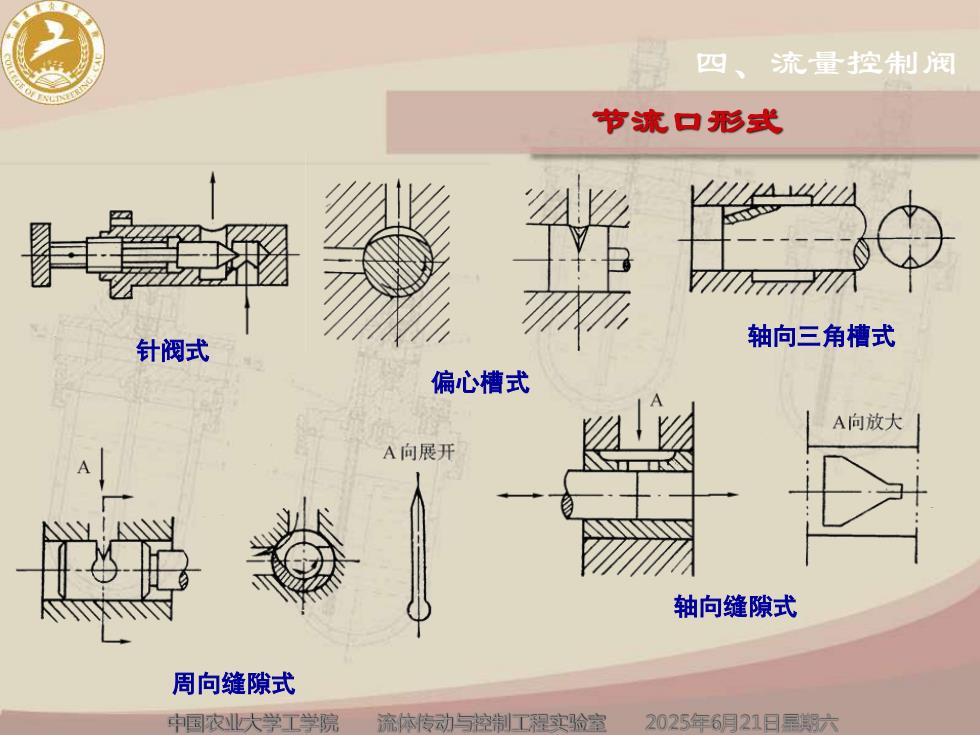

四、流量控制阀节流口形式轴向三角槽式针阀式偏心槽式A向放大A向展开轴向缝隙式周向缝隙式中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 四、流量控制阀 节流口形式 针阀式 偏心槽式 轴向三角槽式 轴向缝隙式 周向缝隙式

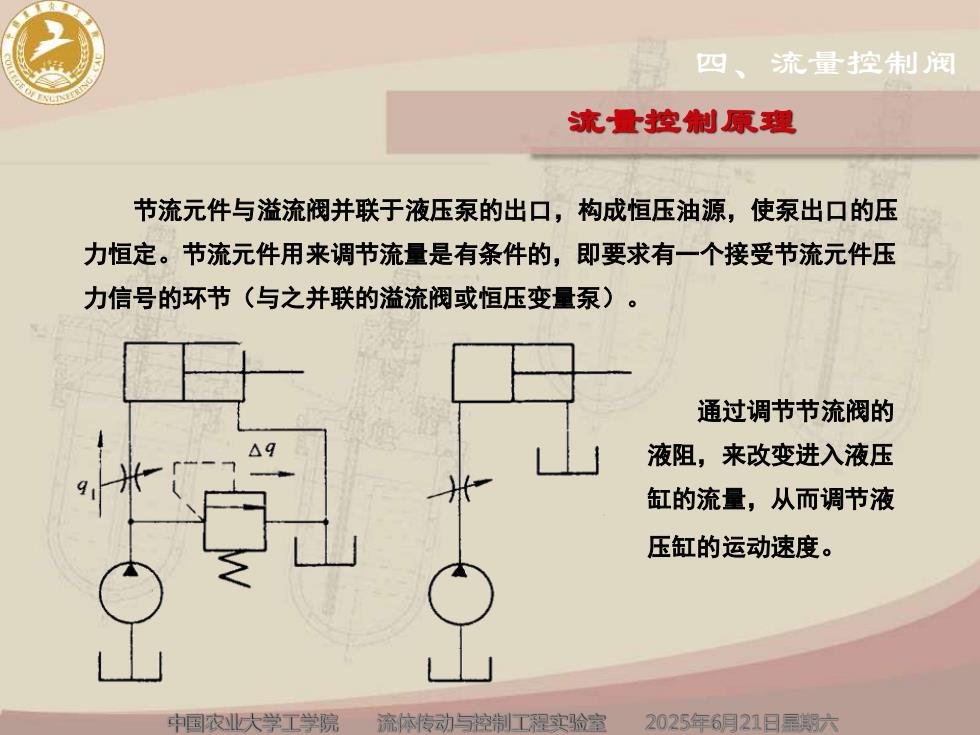

四、流量控制阀流量控制原理节流元件与溢流阀并联于液压泵的出口，构成恒压油源，使泵出口的压力恒定。节流元件用来调节流量是有条件的，即要求有一个接受节流元件压力信号的环节（与之并联的溢流阀或恒压变量泵）通过调节节流阀的液阻，来改变进入液压缸的流量，从而调节液压缸的运动速度。中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 节流元件与溢流阀并联于液压泵的出口，构成恒压油源，使泵出口的压 力恒定。节流元件用来调节流量是有条件的，即要求有一个接受节流元件压 力信号的环节（与之并联的溢流阀或恒压变量泵）。 通过调节节流阀的 液阻，来改变进入液压 缸的流量，从而调节液 压缸的运动速度。 四、流量控制阀 流量控制原理
