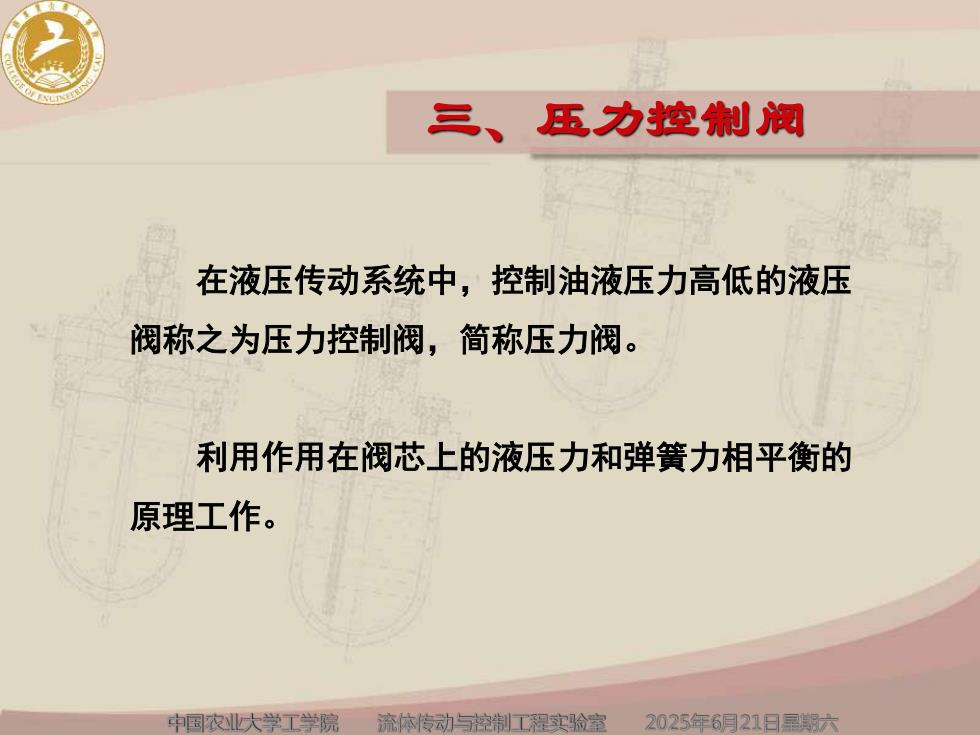

三、压力控制阀在液压传动系统中，控制油液压力高低的液压阀称之为压力控制阀，简称压力阀。利用作用在阀芯上的液压力和弹簧力相平衡的原理工作。中国农业大学工学院2025年6月21日星期六流体传动与控制工程实验室
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 在液压传动系统中，控制油液压力高低的液压 阀称之为压力控制阀，简称压力阀。 利用作用在阀芯上的液压力和弹簧力相平衡的 原理工作。 三、压力控制阀

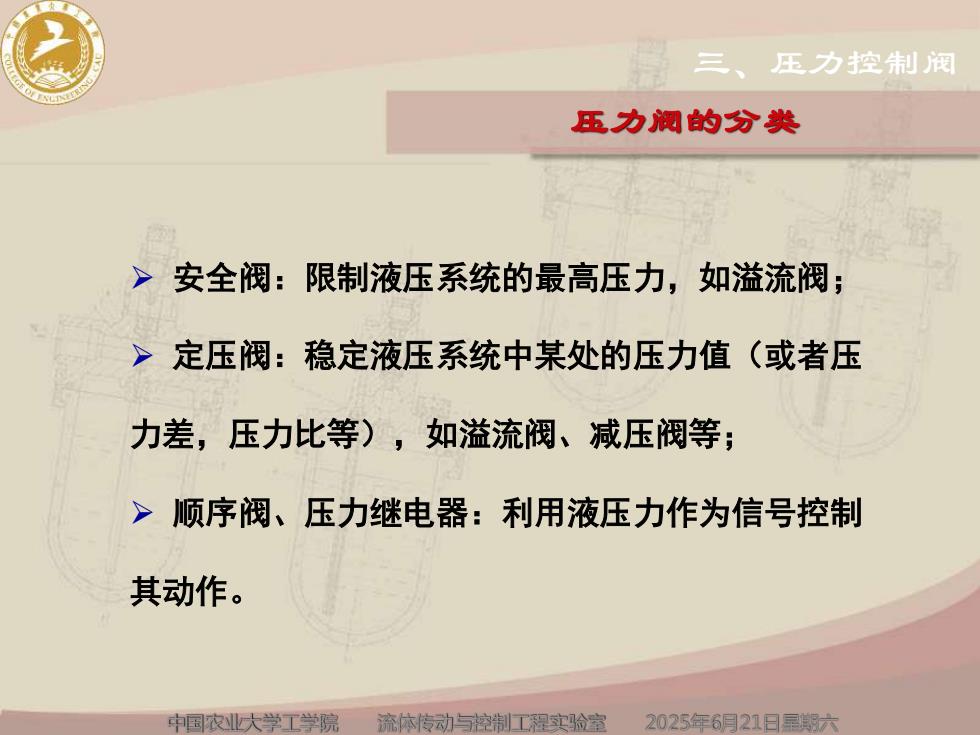

三、压力控制阀压力阀的分类>安全阀：限制液压系统的最高压力，如溢流阀：>定压阀：稳定液压系统中某处的压力值（或者压力差，压力比等），如溢流阀、减压阀等：》顺序阀、压力继电器：利用液压力作为信号控制其动作。中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 ➢ 安全阀：限制液压系统的最高压力，如溢流阀； ➢ 定压阀：稳定液压系统中某处的压力值（或者压 力差，压力比等），如溢流阀、减压阀等； ➢ 顺序阀、压力继电器：利用液压力作为信号控制 其动作。 三、压力控制阀 压力阀的分类

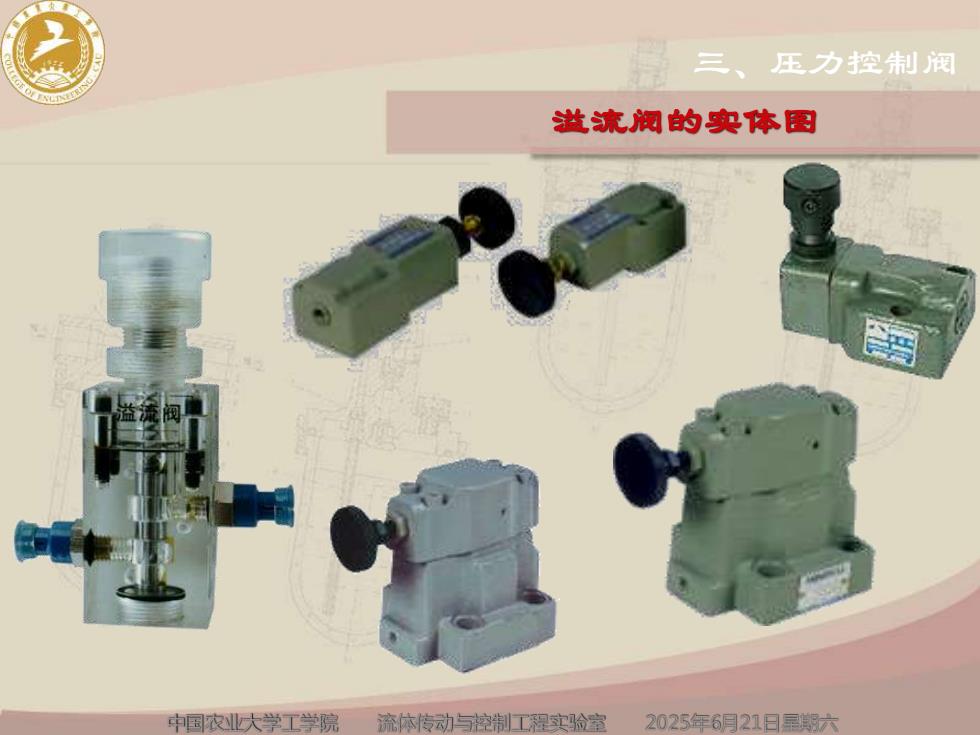

三、压力控制阀溢流阀的实体图中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 三、压力控制阀 溢流阀的实体图

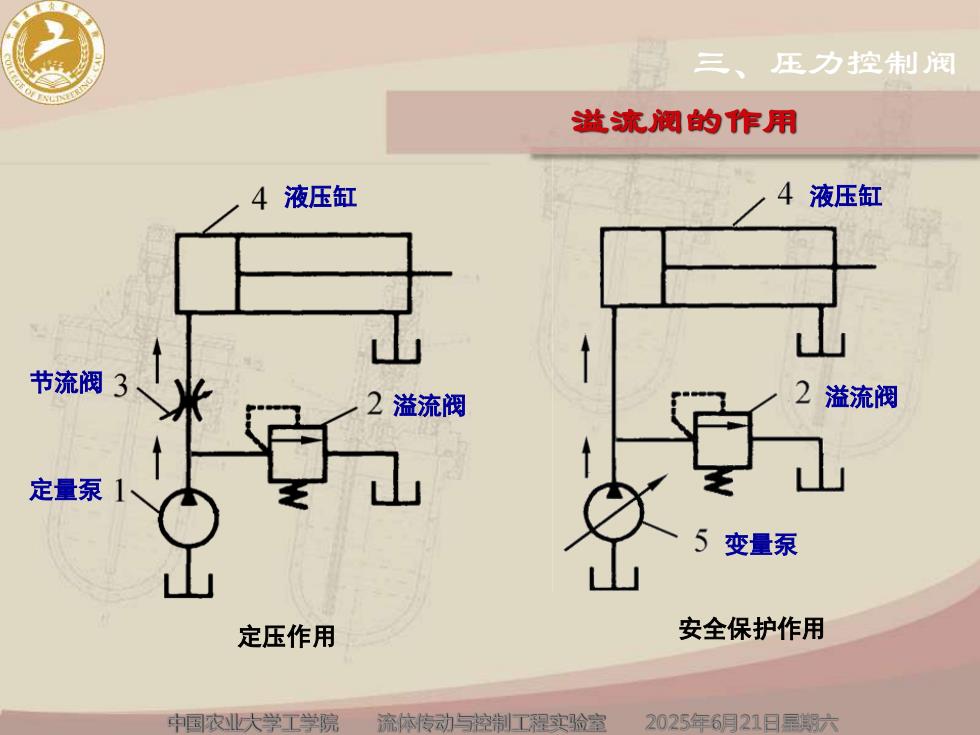

三、压力控制阀溢流阀的作用液压缸液压缸4节流阀2溢流阀2溢流阀定量泵变量泵安全保护作用定压作用中国农业大学工学院2025年6月21日星期六流体传动与控制工程实验室
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 三、压力控制阀 溢流阀的作用 定量泵 节流阀 溢流阀 液压缸 定压作用 液压缸 溢流阀 变量泵 安全保护作用

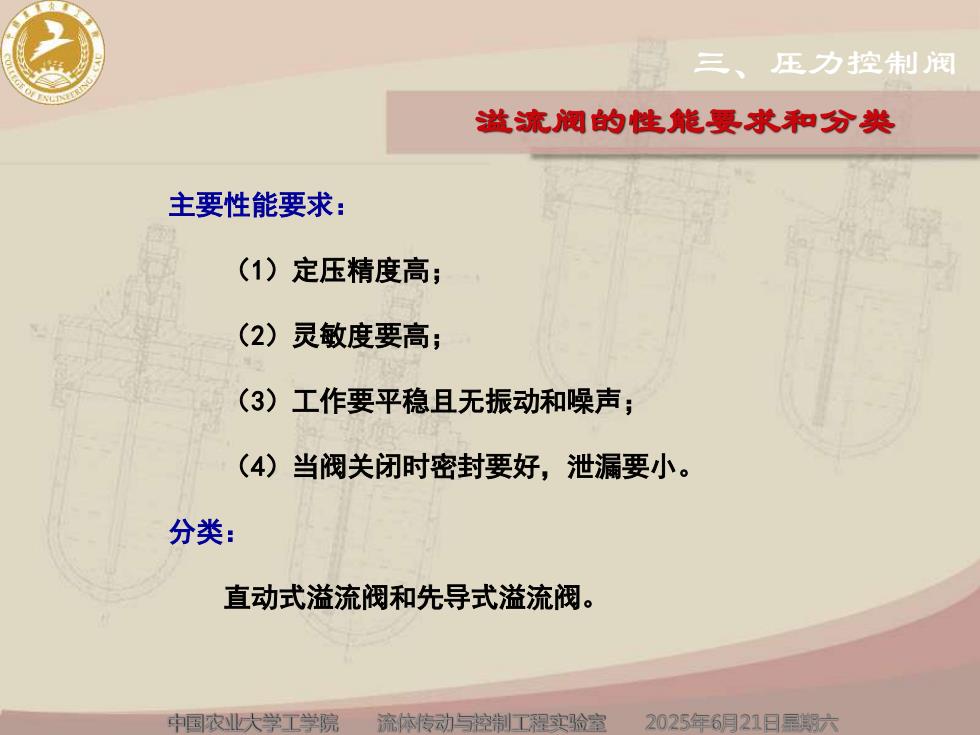

三、压力控制阀溢流阀的性能要求和分类主要性能要求：（1）定压精度高；（2）灵敏度要高；（3）工作要平稳且无振动和噪声：（4）当阀关闭时密封要好，泄漏要小。分类：直动式溢流阀和先导式溢流阀。中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 主要性能要求： （1）定压精度高； （2）灵敏度要高； （3）工作要平稳且无振动和噪声； （4）当阀关闭时密封要好，泄漏要小。 分类： 直动式溢流阀和先导式溢流阀。 三、压力控制阀 溢流阀的性能要求和分类
