第二部分气源装置及气动辅助元件中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 第二部分 气源装置及气动辅助元件

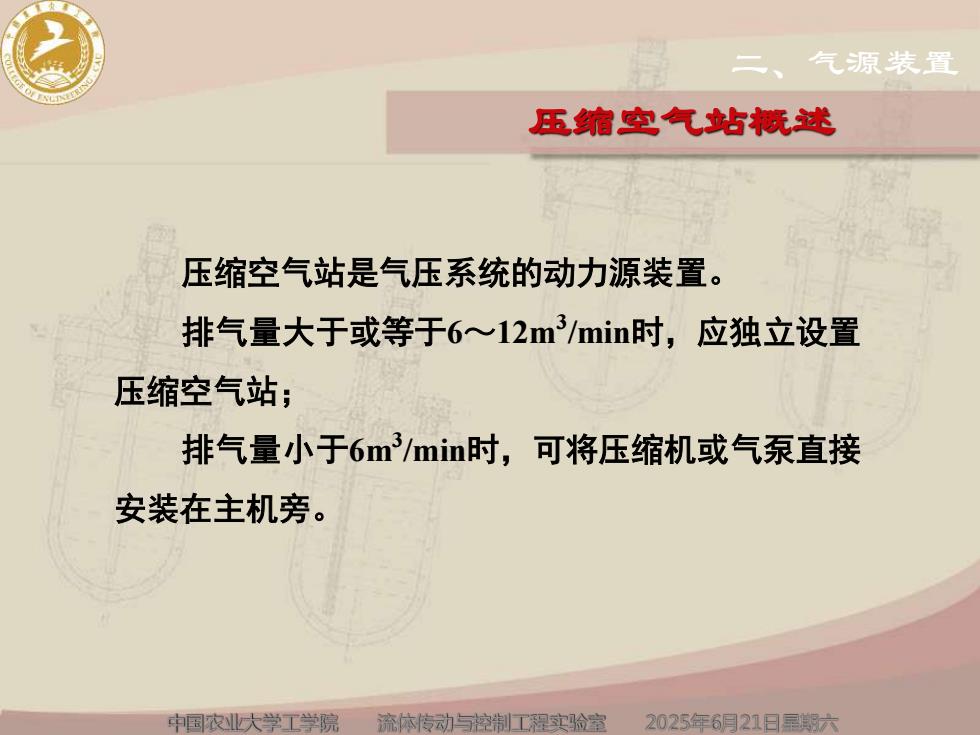

二、气源装置压缩空气站概述压缩空气站是气压系统的动力源装置。排气量大于或等于6~12m/min时，应独立设置压缩空气站；排气量小于6m/min时，可将压缩机或气泵直接安装在主机旁。中国农业大学工学院2025年6月21日星期六流体传动与控制工程实验室
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 二、气源装置 压缩空气站概述 压缩空气站是气压系统的动力源装置。 排气量大于或等于6～12m3 /min时，应独立设置 压缩空气站； 排气量小于6m3 /min时，可将压缩机或气泵直接 安装在主机旁

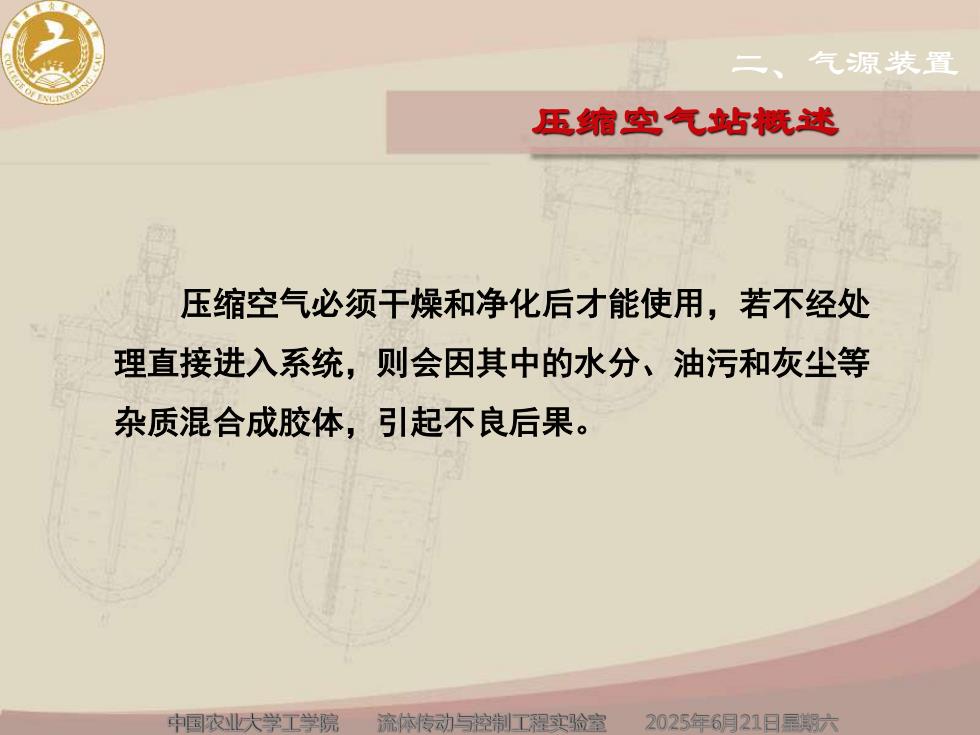

二、气源装置压缩空气站概述压缩空气必须干燥和净化后才能使用，若不经处理直接进入系统，则会因其中的水分、油污和灰尘等杂质混合成胶体，引起不良后果。中国农业大学工学院2025年6月21日星期六流体传动与控制工程实验室
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 二、气源装置 压缩空气站概述 压缩空气必须干燥和净化后才能使用，若不经处 理直接进入系统，则会因其中的水分、油污和灰尘等 杂质混合成胶体，引起不良后果

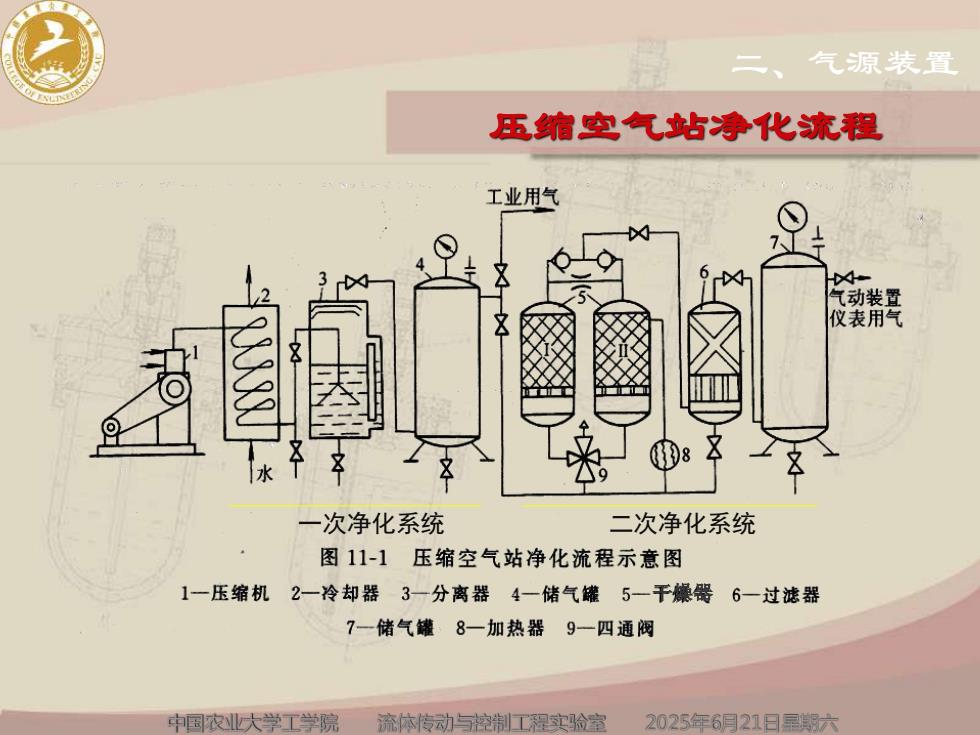

、气源装置二压缩空气站净化流程工业用气气动装置仪表用气E#A-X文水一次净化系统二次净化系统图11-1压缩空气站净化流程示意图1一压缩机2一冷却器3一分离器 4一储气罐 5-千爆器 6一过滤器7一储气罐8一加热器9一四通阀中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 干燥器 一次净化系统 二次净化系统 二、气源装置 压缩空气站净化流程

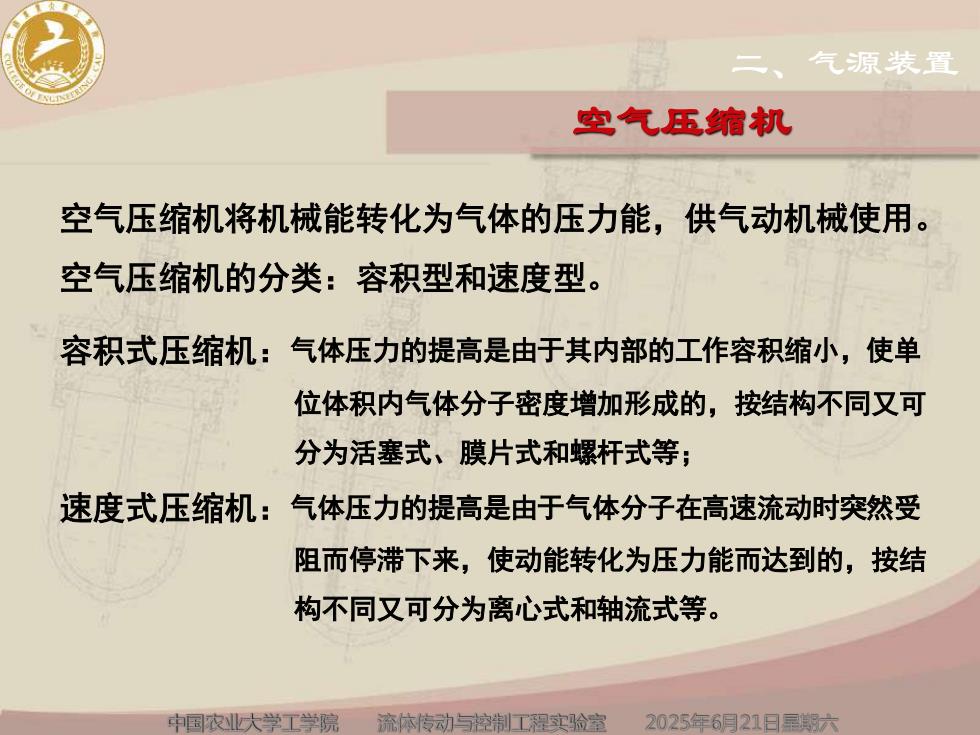

二、气源装置空气压缩机空气压缩机将机械能转化为气体的压力能，供气动机械使用。空气压缩机的分类：容积型和速度型。容积式压缩机：气体压力的提高是由于其内部的工作容积缩小，使单位体积内气体分子密度增加形成的，按结构不同又可分为活塞式、膜片式和螺杆式等；速度式压缩机：气体压力的提高是由于气体分子在高速流动时突然受阻而停滞下来，使动能转化为压力能而达到的，按结构不同又可分为离心式和轴流式等。中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 空气压缩机将机械能转化为气体的压力能，供气动机械使用。 空气压缩机的分类：容积型和速度型。 容积式压缩机：气体压力的提高是由于其内部的工作容积缩小，使单 位体积内气体分子密度增加形成的，按结构不同又可 分为活塞式、膜片式和螺杆式等； 速度式压缩机：气体压力的提高是由于气体分子在高速流动时突然受 阻而停滞下来，使动能转化为压力能而达到的，按结 构不同又可分为离心式和轴流式等。 二、气源装置 空气压缩机
