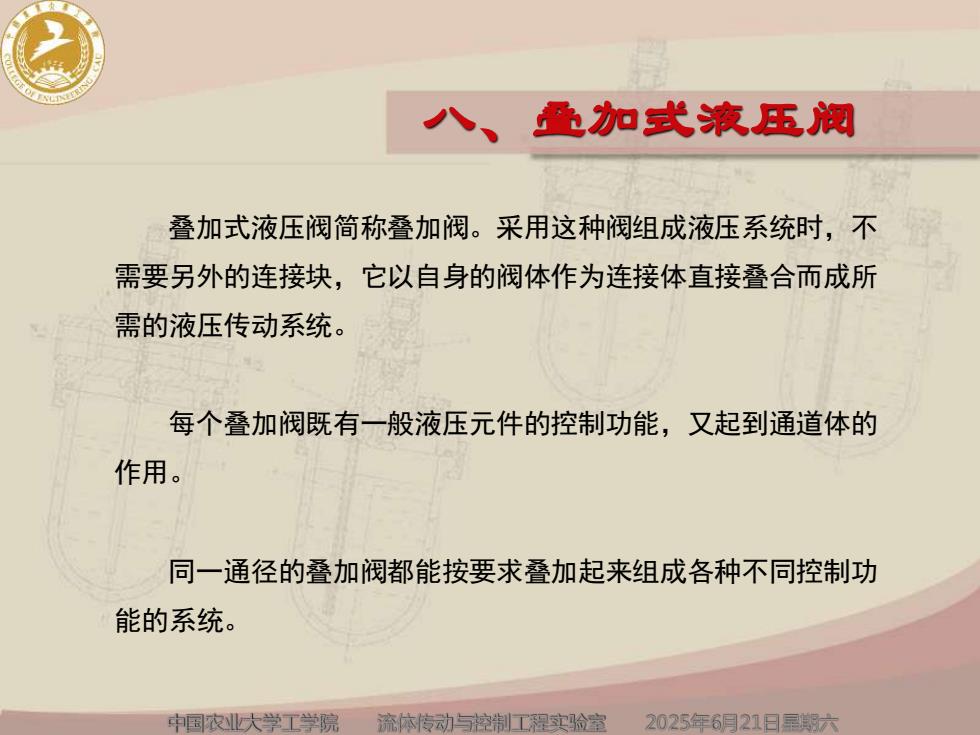

叠加式液压阀叠加式液压阀简称叠加阀。采用这种阀组成液压系统时，不需要另外的连接块，它以自身的阀体作为连接体直接叠合而成所需的液压传动系统。每个叠加阀既有一般液压元件的控制功能，又起到通道体的作用。同一通径的叠加阀都能按要求叠加起来组成各种不同控制功能的系统。中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 叠加式液压阀简称叠加阀。采用这种阀组成液压系统时，不 需要另外的连接块，它以自身的阀体作为连接体直接叠合而成所 需的液压传动系统。 每个叠加阀既有一般液压元件的控制功能，又起到通道体的 作用。 同一通径的叠加阀都能按要求叠加起来组成各种不同控制功 能的系统。 八、叠加式液压阀

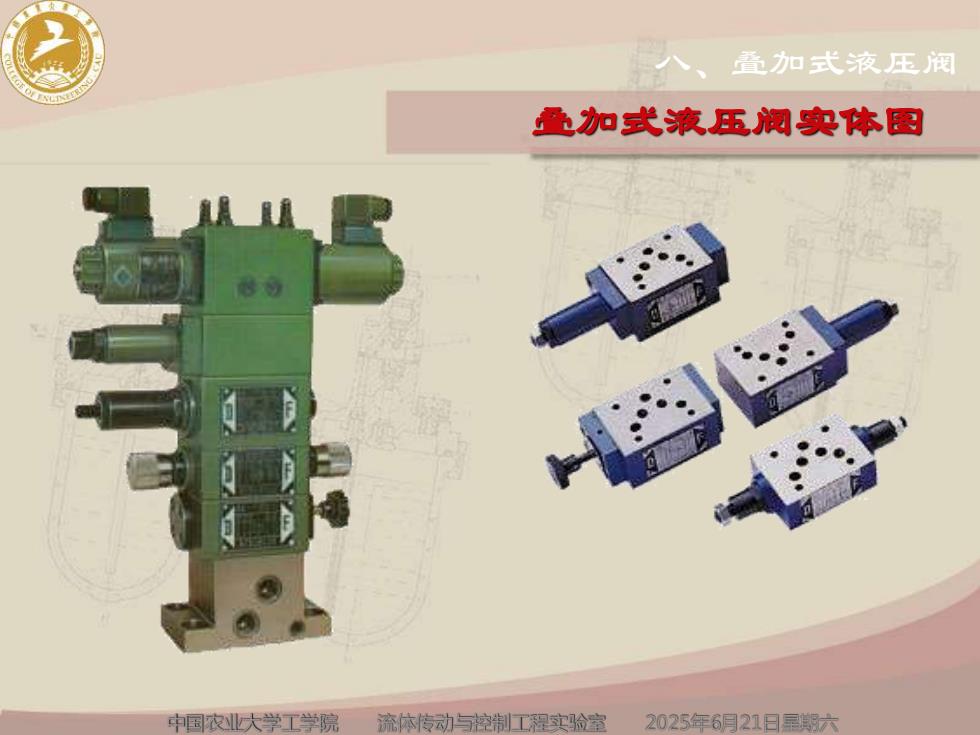

加式液压阀叠加式液压润实体图中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 八、叠加式液压阀 叠加式液压阀实体图
叠加式液压阀叠加式液压阀的特点（1）结构紧凑，体积小，重量轻：（2）安装简便，装配周期短；（3）组装方便迅速：（4）元件之间实现无管连接，消除了因油管、管接头等引起的泄漏、振动和噪声；（5）配置灵活、外观整齐，维护保养容易；（6）标准化、通用化和集成化程度较高。中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 （1）结构紧凑，体积小，重量轻； （2）安装简便，装配周期短； （3）组装方便迅速； （4）元件之间实现无管连接，消除了因油管、管接头等引起的 泄漏、振动和噪声； （5）配置灵活、外观整齐，维护保养容易； （6）标准化、通用化和集成化程度较高。 八、叠加式液压阀 叠加式液压阀的特点

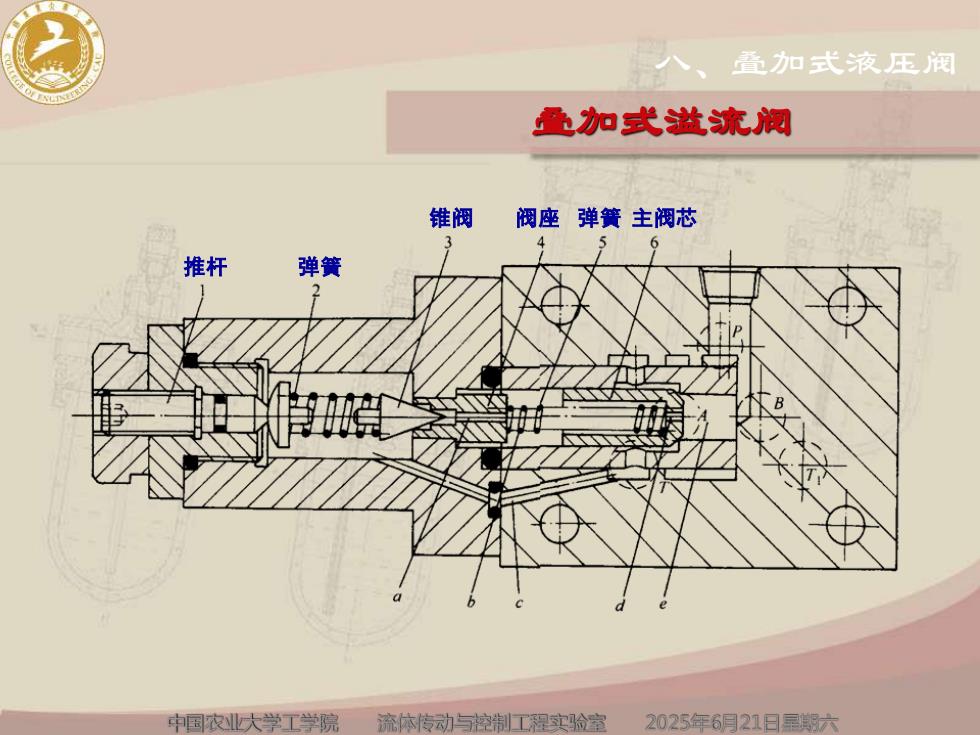

叠加式液压阀叠加式溢流阀锥阀阀座弹簧主阀芯5推杆弹簧流体传动与控制工程实验室2025年6月21日星期六中国农业大学工学院
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 八、叠加式液压阀 叠加式溢流阀 推杆 弹簧 锥阀 阀座 弹簧 主阀芯

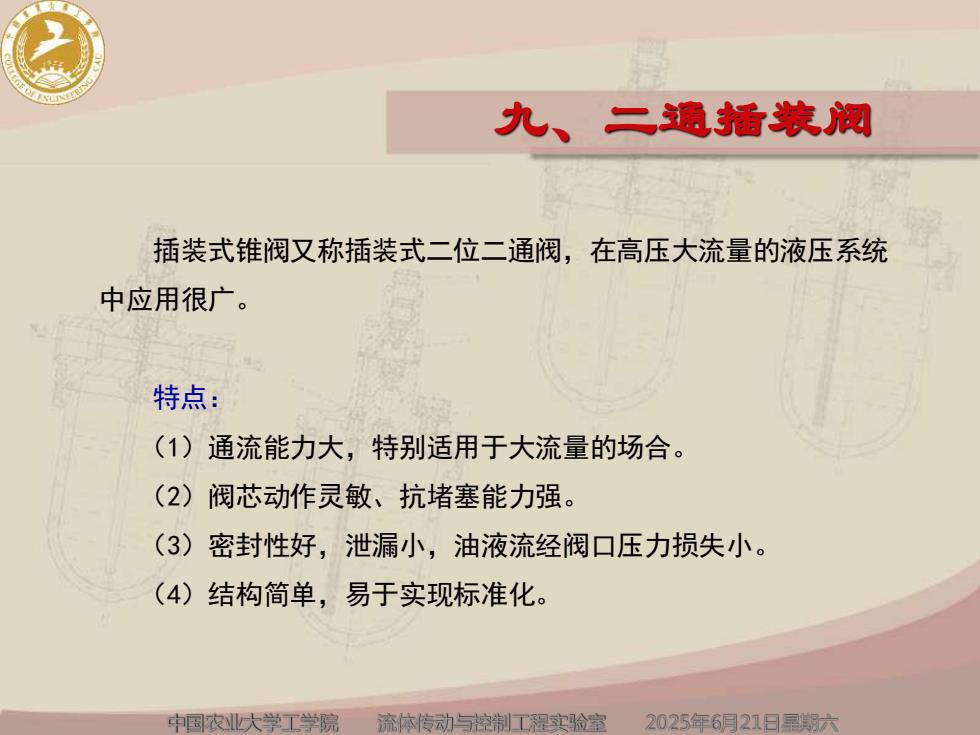

九、二通插装阀插装式锥阀又称插装式二位二通阀，在高压大流量的液压系统中应用很广。特点：(1)通流能力大，特别适用于大流量的场合。（2）阀芯动作灵敏、抗堵塞能力强。(3）密封性好，泄漏小，油液流经阀口压力损失小。(4）结构简单，易于实现标准化。中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 插装式锥阀又称插装式二位二通阀，在高压大流量的液压系统 中应用很广。 特点： （1）通流能力大，特别适用于大流量的场合。 （2）阀芯动作灵敏、抗堵塞能力强。 （3）密封性好，泄漏小，油液流经阀口压力损失小。 （4）结构简单，易于实现标准化。 九、二通插装阀
