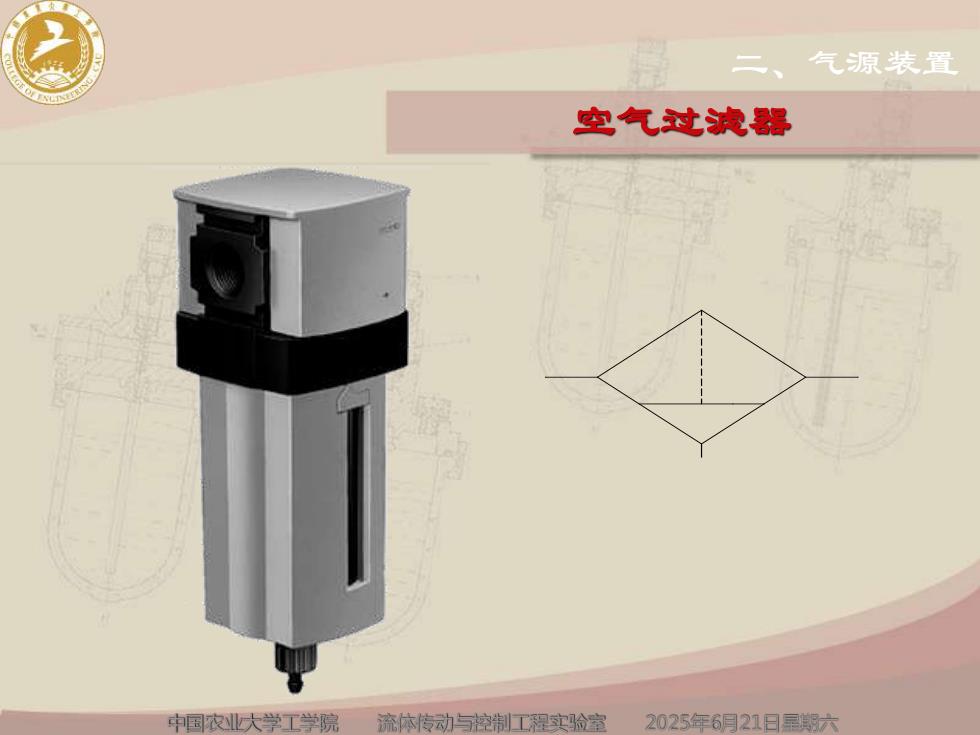

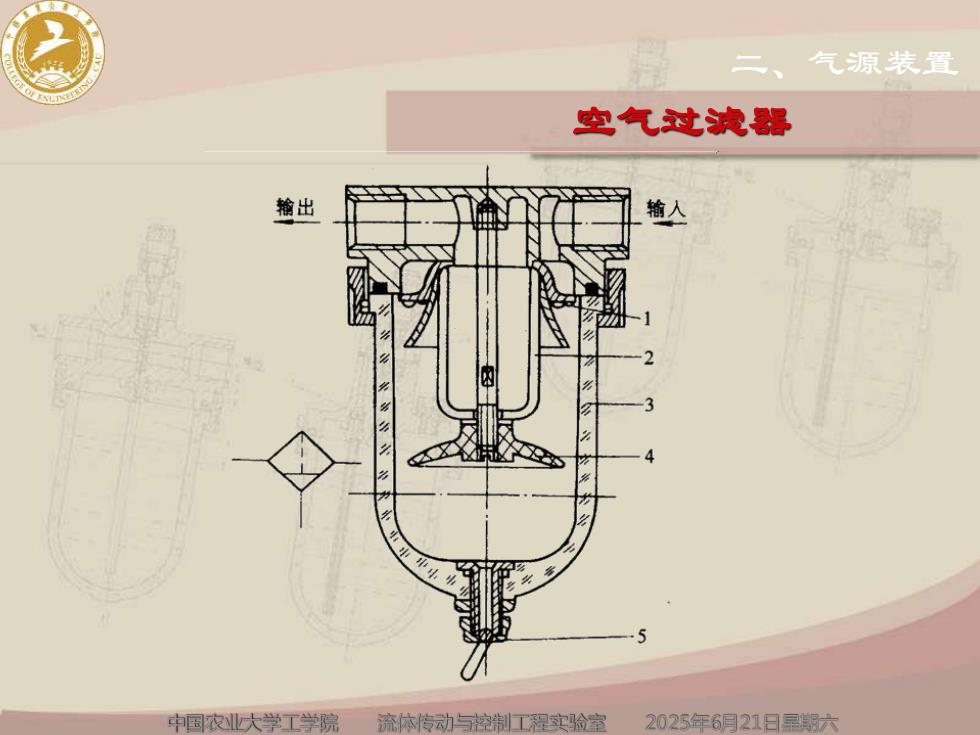

气源装置空气过滤器输出输人2中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 二、气源装置 空气过滤器
气源装置二空气过滤器中国农业大学工学院2025年6月21日星期六流体传动与控制工程实验室
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 二、气源装置 空气过滤器
气源装置二除油器作用：分离压缩空气中所含的油分和水分。原理：当压缩空气进入除油器后产生流向和速度的急剧变化，再依据惯性作用，将密度比压缩空气大的油滴和水滴分离出来。中国农业大学工学院2025年6月21日星期六流体传动与控制工程实验室
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 作用：分离压缩空气中所含的油分和水分。 原理：当压缩空气进入除油器后产生流向和速度的急 剧变化，再依据惯性作用，将密度比压缩空气 大的油滴和水滴分离出来。 二、气源装置 除油器

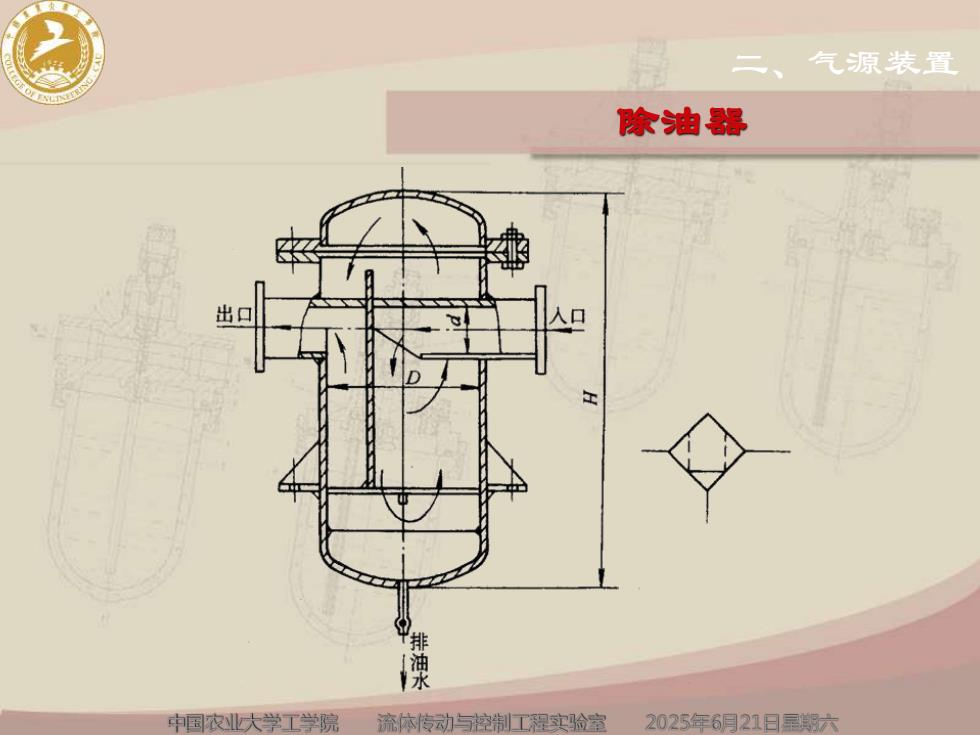

气源装置-除油器入口H排油水中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 二、气源装置 除油器

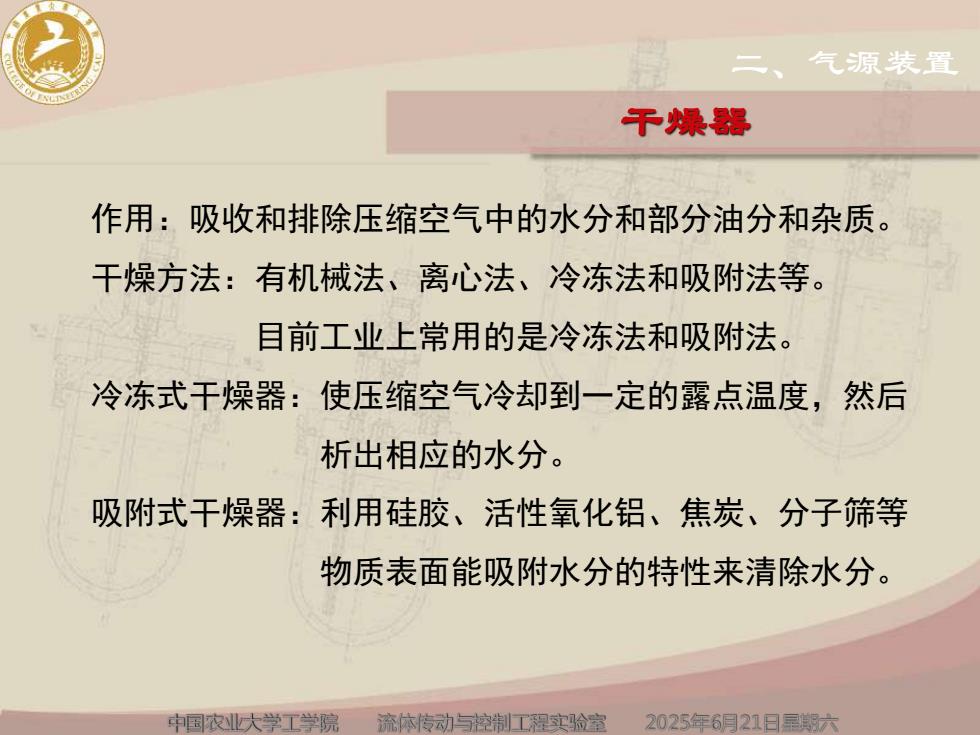

气源装置干燥器作用：吸收和排除压缩空气中的水分和部分油分和杂质。干燥方法：有机械法、离心法、冷冻法和吸附法等。目前工业上常用的是冷冻法和吸附法。冷冻式干燥器：使压缩空气冷却到一定的露点温度，然后析出相应的水分。吸附式干燥器：利用硅胶、活性氧化铝、焦炭、分子筛等物质表面能吸附水分的特性来清除水分。中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 作用：吸收和排除压缩空气中的水分和部分油分和杂质。 干燥方法：有机械法、离心法、冷冻法和吸附法等。 目前工业上常用的是冷冻法和吸附法。 冷冻式干燥器：使压缩空气冷却到一定的露点温度，然后 析出相应的水分。 吸附式干燥器：利用硅胶、活性氧化铝、焦炭、分子筛等 物质表面能吸附水分的特性来清除水分。 二、气源装置 干燥器
