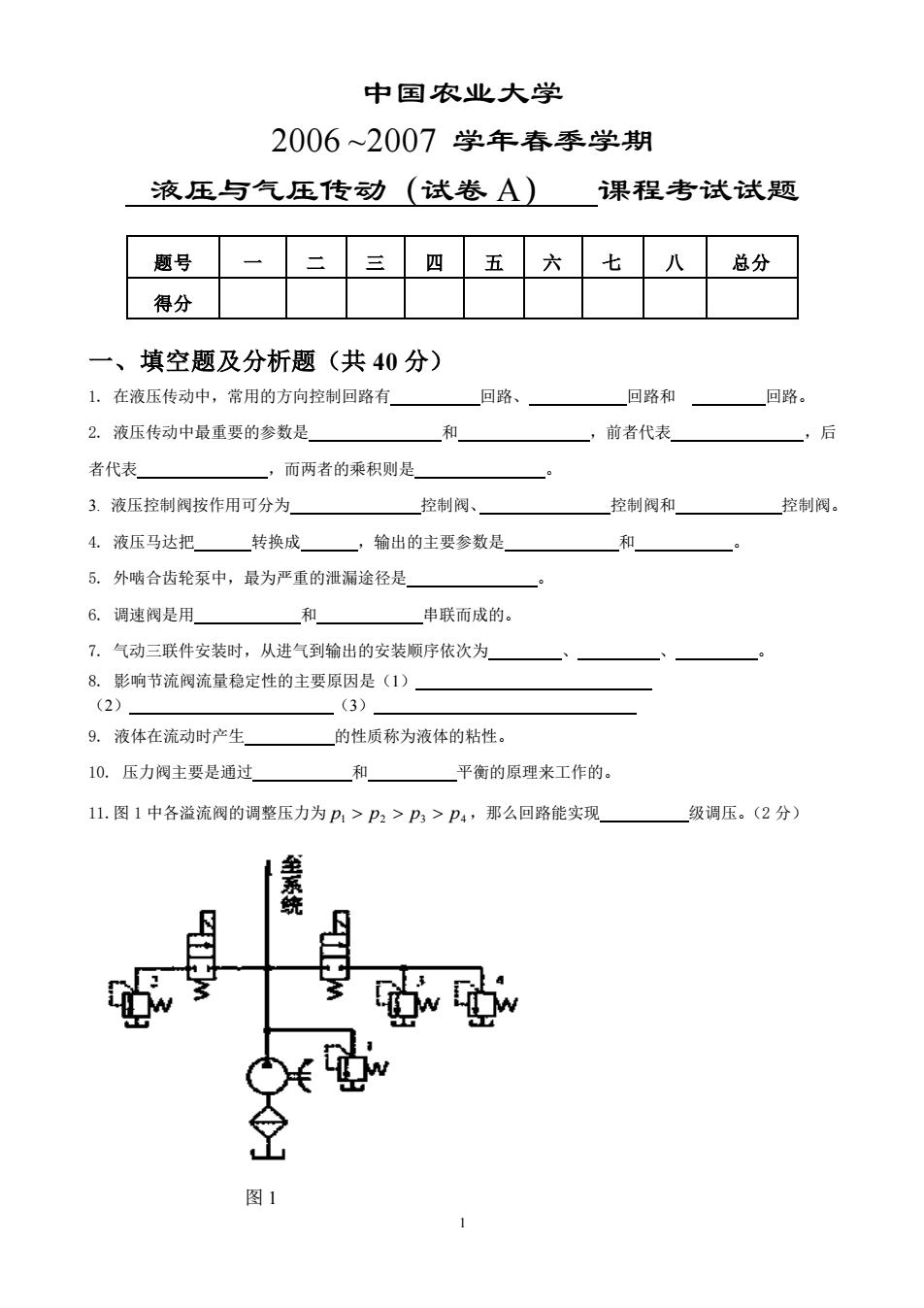

中国农业大学2006～2007学年春季学期(试卷A)液压与气压传动课程考试试题二三四五六七八题号总分得分填空题及分析题（共40分）1.在液压传动中，常用的方向控制回路有回路、回路和回路。和2.液压传动中最重要的参数是，后前者代表者代表而两者的乘积则是控制阀、控制阀和控制阀。3.液压控制阀按作用可分为转换成，输出的主要参数是和4.液压马达把5.外啮合齿轮泵中，最为严重的泄漏途径是和6.调速阀是用串联而成的。7.气动三联件安装时，从进气到输出的安装顺序依次为8.影响节流阀流量稳定性的主要原因是（1）(2)(3)9.液体在流动时产生的性质称为液体的粘性。和10.压力阀主要是通过平衡的原理来工作的。级调压。（2分）11.图1中各溢流阀的调整压力为p>P2>Ps>P4，那么回路能实现全系统m2WCiiwY图 1-
1 中国农业大学 2006 ~2007 学年春季学期 液压与气压传动（试卷 A） 课程考试试题 题号 一 二 三 四 五 六 七 八 总分 得分 一、填空题及分析题（共 40 分） 1. 在液压传动中，常用的方向控制回路有 回路、 回路和 回路。 2. 液压传动中最重要的参数是 和 ，前者代表 ，后 者代表 ，而两者的乘积则是 。 3. 液压控制阀按作用可分为 控制阀、 控制阀和 控制阀。 4. 液压马达把 转换成 ，输出的主要参数是 和 。 5. 外啮合齿轮泵中，最为严重的泄漏途径是 。 6. 调速阀是用 和 串联而成的。 7. 气动三联件安装时，从进气到输出的安装顺序依次为 、 、 。 8. 影响节流阀流量稳定性的主要原因是（1） （2） （3） 9. 液体在流动时产生 的性质称为液体的粘性。 10. 压力阀主要是通过 和 平衡的原理来工作的。 11.图 1 中各溢流阀的调整压力为 p1 p2 p3 p4 ，那么回路能实现 级调压。（2 分） 图 1

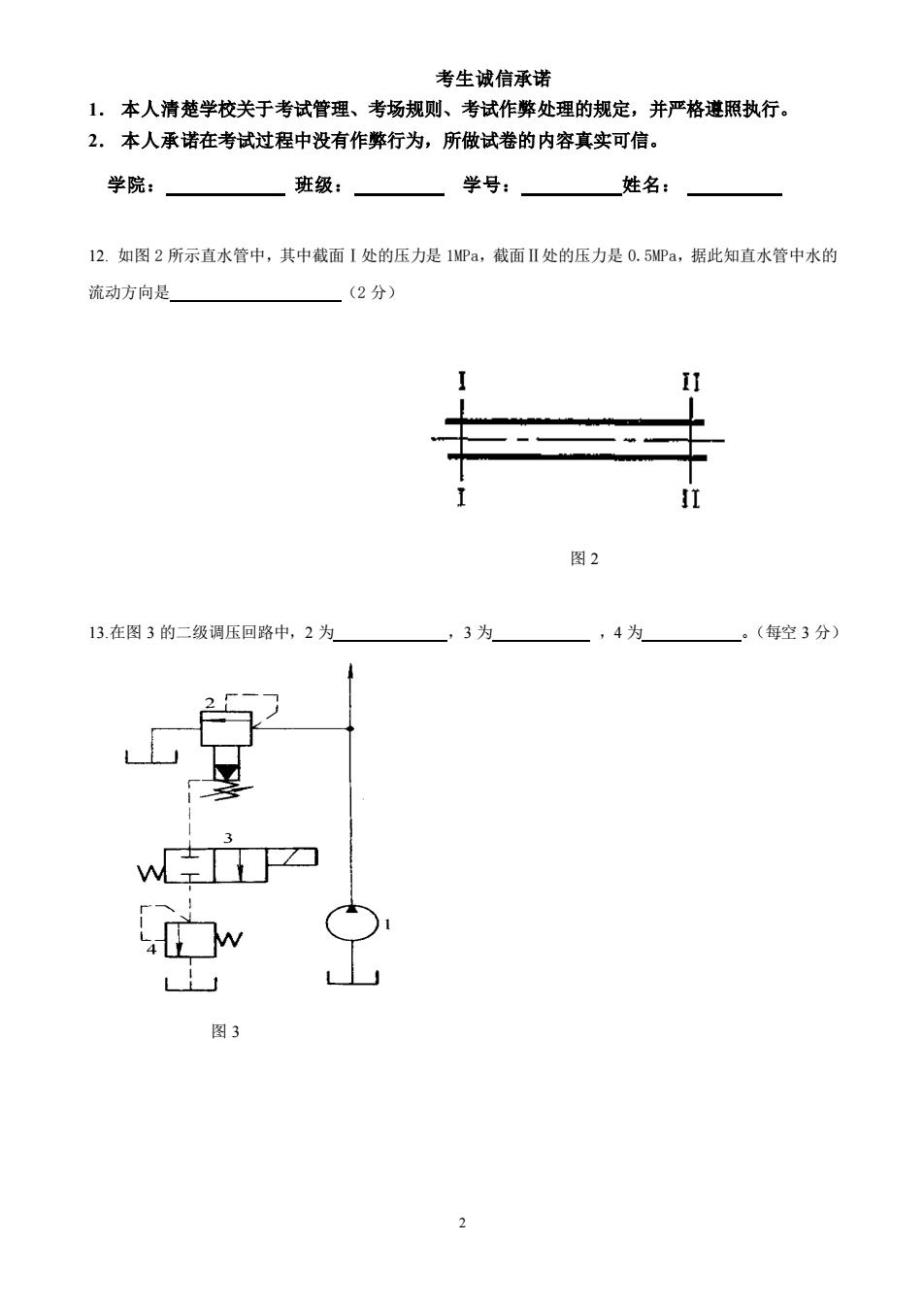

考生诚信承诺1．本人清楚学校关于考试管理、考场规则、考试作弊处理的规定，并严格遵照执行。2．本人承诺在考试过程中没有作弊行为，所做试卷的内容真实可信。学院：学号：姓名：班级：12.如图2所示直水管中，其中截面I处的压力是1MPa，截面IⅡI处的压力是0.5MPa，据此知直水管中水的流动方向是(2分）11-T11图213.在图3的二级调压回路中，2为3为，4为。（每空3分）W图32
2 考生诚信承诺 1． 本人清楚学校关于考试管理、考场规则、考试作弊处理的规定，并严格遵照执行。 2． 本人承诺在考试过程中没有作弊行为，所做试卷的内容真实可信。 学院： 班级： 学号： 姓名： 12. 如图 2 所示直水管中，其中截面Ⅰ处的压力是 1MPa，截面Ⅱ处的压力是 0.5MPa，据此知直水管中水的 流动方向是 （2 分） 图 2 13.在图 3 的二级调压回路中，2 为 ，3 为 ，4 为 。（每空 3 分） 图 3

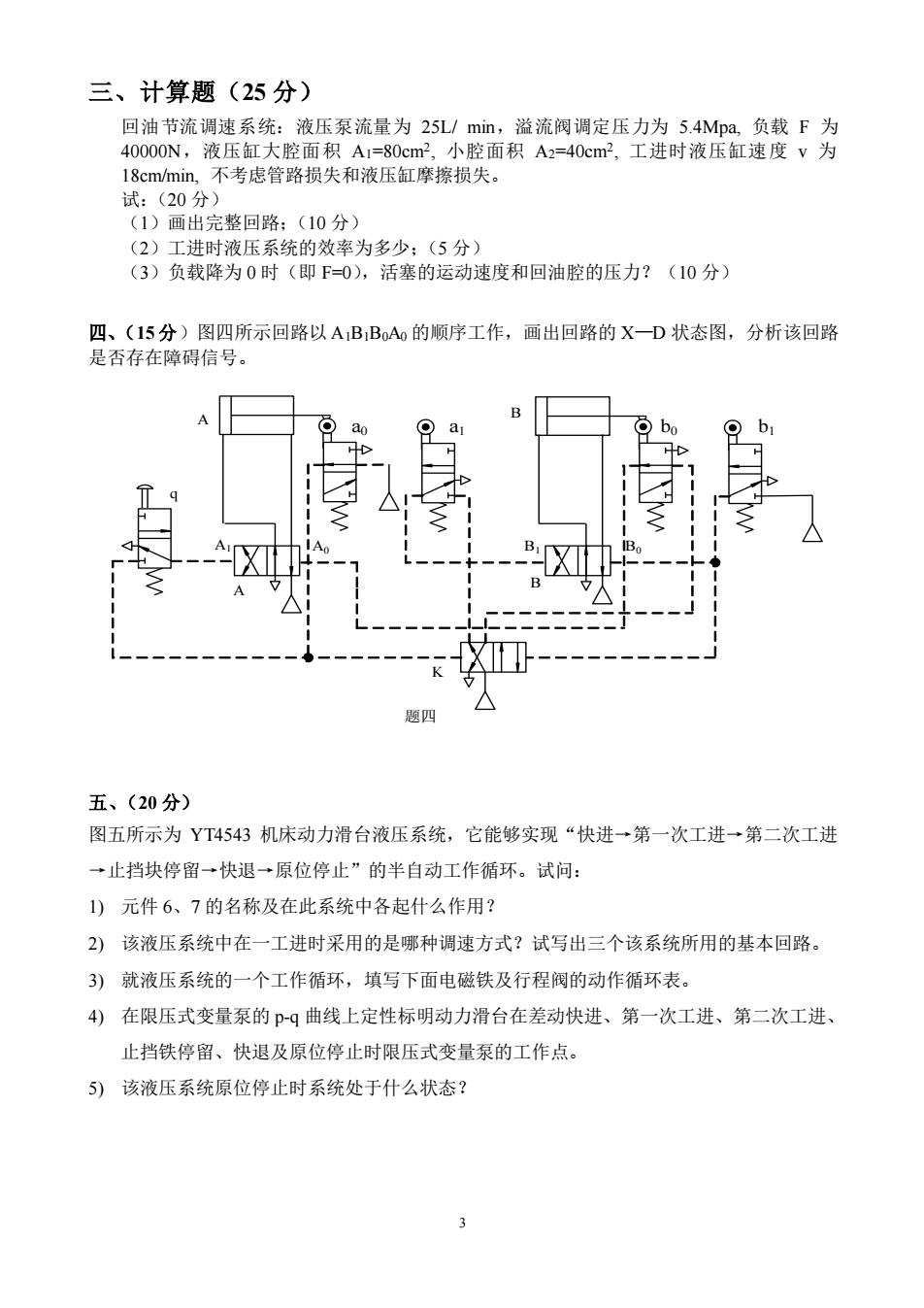

三、计算题（25分）回油节流调速系统：液压泵流量为25L/min，溢流阀调定压力为5.4Mpa，负载F为40000N，液压缸大腔面积A=80cm2，小腔面积A2=40cm2，工进时液压缸速度V为18cm/min，不考虑管路损失和液压缸摩擦损失。试：（20分）（1）画出完整回路：（10分）（2）工进时液压系统的效率为多少：（5分）（3）负载降为0时（即F=0），活塞的运动速度和回油腔的压力？（10分）四、（15分）图四所示回路以ABBoAo的顺序工作，画出回路的X一D状态图，分析该回路是否存在障碍信号。Aoboba-BKS题四五、（20分）图五所示为YT4543机床动力滑台液压系统，它能够实现“快进→第一次工进→第二次工进→止挡块停留→快退→原位停止”的半自动工作循环。试问：1）元件6、7的名称及在此系统中各起什么作用？2）该液压系统中在一工进时采用的是哪种调速方式？试写出三个该系统所用的基本回路。3）就液压系统的一个工作循环，填写下面电磁铁及行程阀的动作循环表。4）在限压式变量泵的p-q曲线上定性标明动力滑台在差动快进、第一次工进、第二次工进、止挡铁停留、快退及原位停止时限压式变量泵的工作点。5）该液压系统原位停止时系统处于什么状态？3
3 三、计算题（25 分） 回油节流调速系统：液压泵流量为 25L/ min，溢流阀调定压力为 5.4Mpa, 负载 F 为 40000N，液压缸大腔面积 A1=80cm2 , 小腔面积 A2=40cm2 , 工进时液压缸速度 v 为 18cm/min, 不考虑管路损失和液压缸摩擦损失。 试：（20 分） （1）画出完整回路；（10 分） （2）工进时液压系统的效率为多少；（5 分） （3）负载降为 0 时（即 F=0），活塞的运动速度和回油腔的压力？（10 分） 四、（15 分）图四所示回路以 A1B1B0A0 的顺序工作，画出回路的 X—D 状态图，分析该回路 是否存在障碍信号。 五、（20 分） 图五所示为 YT4543 机床动力滑台液压系统，它能够实现“快进→第一次工进→第二次工进 →止挡块停留→快退→原位停止”的半自动工作循环。试问： 1) 元件 6、7 的名称及在此系统中各起什么作用？ 2) 该液压系统中在一工进时采用的是哪种调速方式？试写出三个该系统所用的基本回路。 3) 就液压系统的一个工作循环，填写下面电磁铁及行程阀的动作循环表。 4) 在限压式变量泵的 p-q 曲线上定性标明动力滑台在差动快进、第一次工进、第二次工进、 止挡铁停留、快退及原位停止时限压式变量泵的工作点。 5) 该液压系统原位停止时系统处于什么状态？ A B a0 a1 b0 b1 B A A1 A0 B1 B0 q K 题四

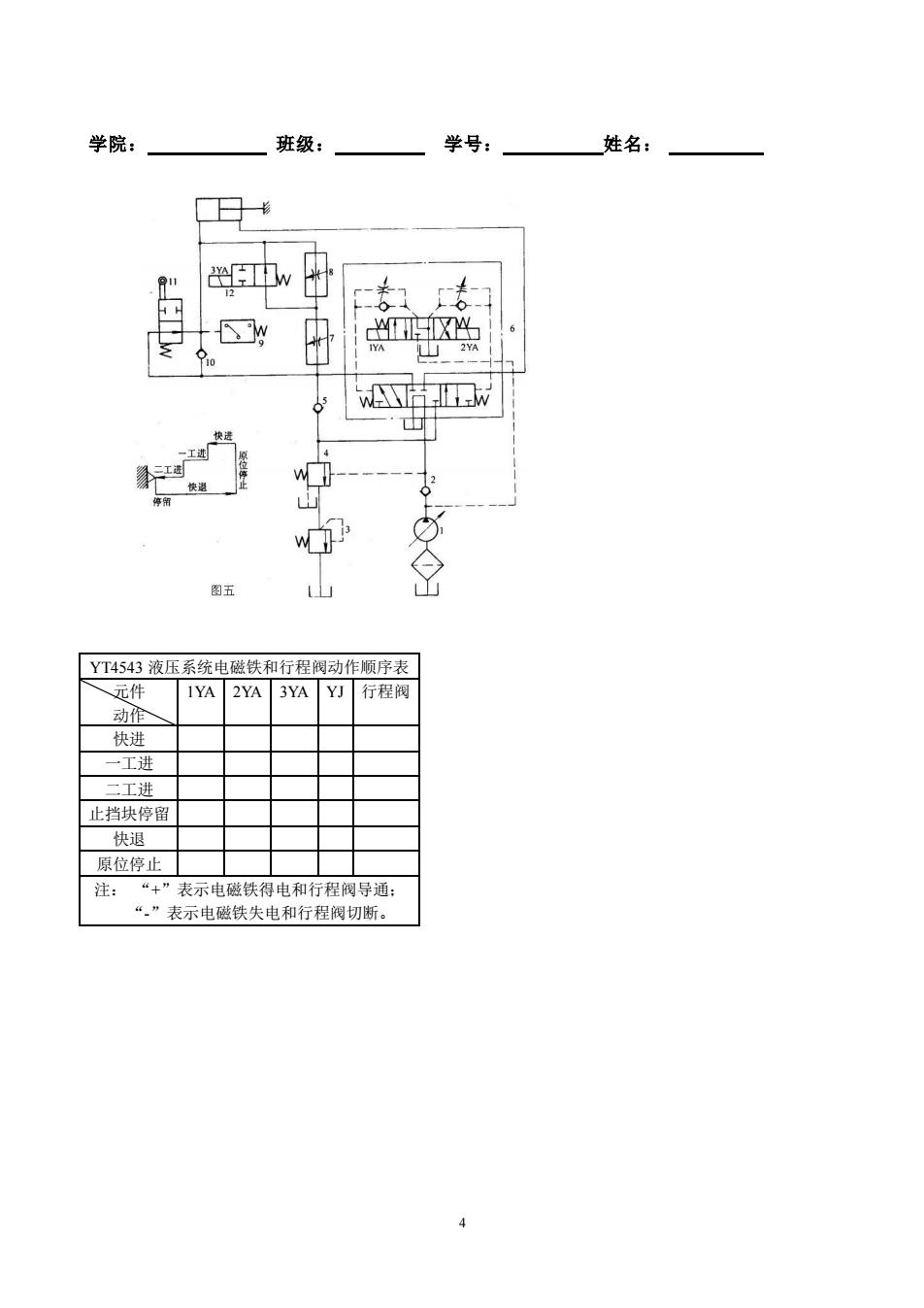

学院：班级：学号：姓名：3YAX2YAIYAWALW动三工进W快递图五YT4543液压系统电磁铁和行程阀动作顺序表元件1YA2YA行程阀3YAY动作快进工进二工进止挡块停留快退原位停止注：“+”表示电磁铁得电和行程阀导通；“_”表示电磁铁失电和行程阀切断。a
4 学院： 班级： 学号： 姓名： YT4543 液压系统电磁铁和行程阀动作顺序表 元件 动作 1YA 2YA 3YA YJ 行程阀 快进 一工进 二工进 止挡块停留 快退 原位停止 注： “+”表示电磁铁得电和行程阀导通； “-”表示电磁铁失电和行程阀切断
