五、伺服阀伺服阀是一种根据输入信号及输出信号反馈量连续成比例地控制流量和压力的液压控制阀根据输入信号的方式不同，又分电液伺服阀和机液伺服阀。电液伺服阀将小功率的电信号转换为大功率的液压能输出，实现执行元件的位移、速度、加速度及力的控制。机液伺服阀的输入信号是机动或手控的位移。中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 伺服阀是一种根据输入信号及输出信号反馈量连续成 比例地控制流量和压力的液压控制阀。 根据输入信号的方式不同，又分电液伺服阀和机液伺 服阀。 电液伺服阀将小功率的电信号转换为大功率的液压能 输出，实现执行元件的位移、速度、加速度及力的控制。 机液伺服阀的输入信号是机动或手控的位移。 五、伺服阀

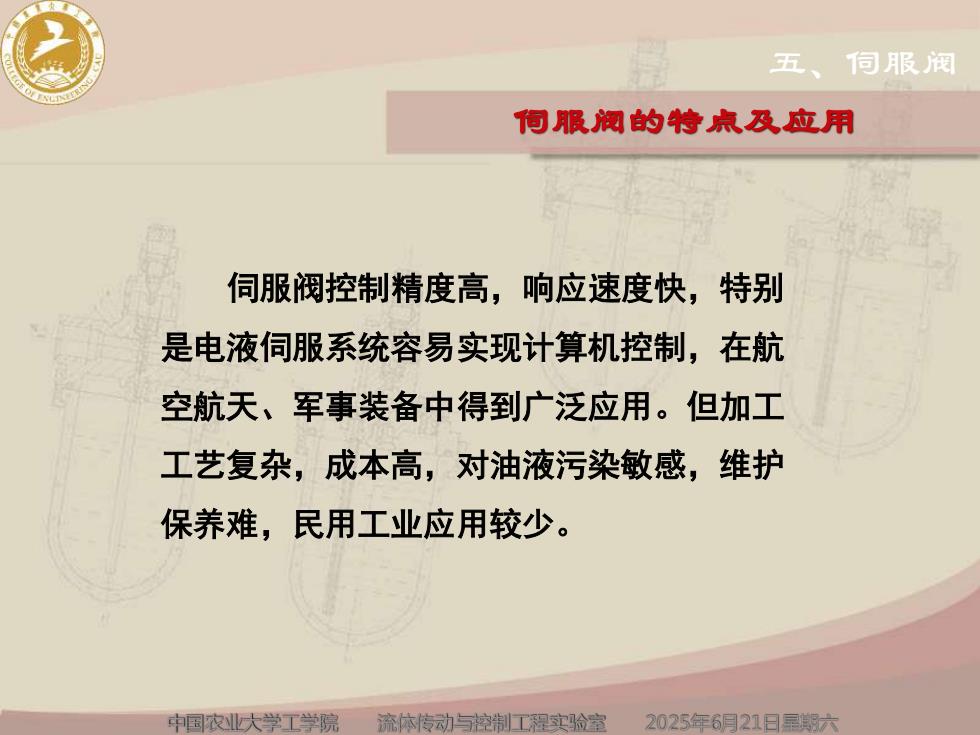

五、伺服阀伺服阀的特点及应用伺服阀控制精度高，响应速度快，特别是电液伺服系统容易实现计算机控制，在航空航天、军事装备中得到广泛应用。但加工工艺复杂，成本高，对油液污染敏感，维护保养难，民用工业应用较少。中国农业大学工学院2025年6月21日星期六流体传动与控制工程实验室
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 五、伺服阀 伺服阀的特点及应用 伺服阀控制精度高，响应速度快，特别 是电液伺服系统容易实现计算机控制，在航 空航天、军事装备中得到广泛应用。但加工 工艺复杂，成本高，对油液污染敏感，维护 保养难，民用工业应用较少

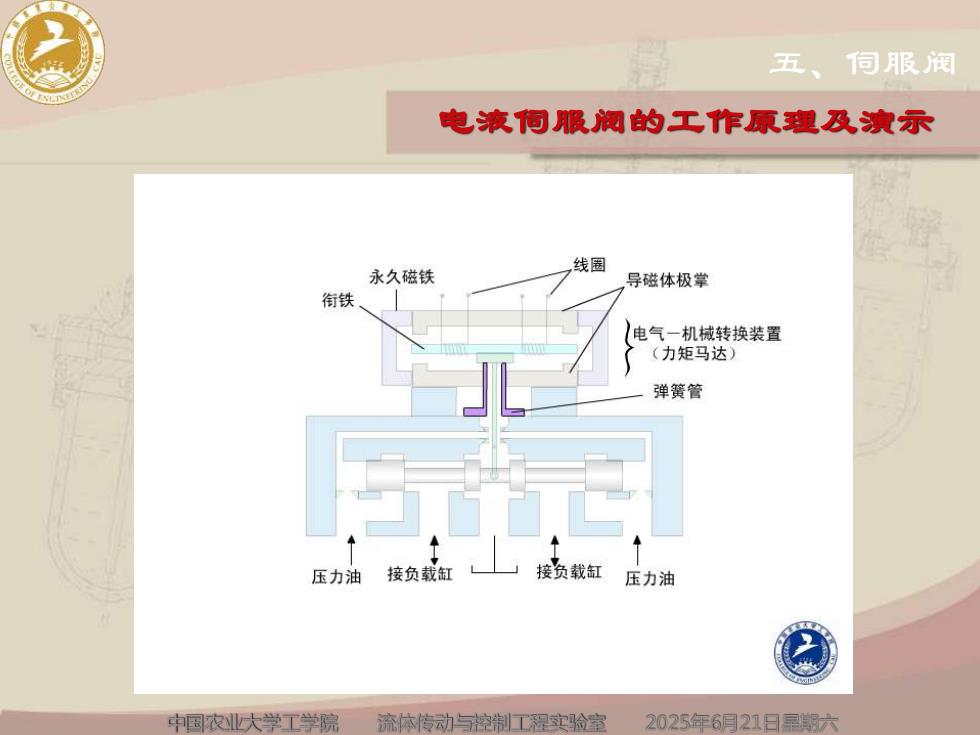

五、伺服阀电液伺服阀的工作原理及演示线圈永久磁铁导磁体极掌衔铁电气一机械转换装置（力矩马达）弹簧管接负载缸接负载缸压力油压力油中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 五、伺服阀 电液伺服阀的工作原理及演示

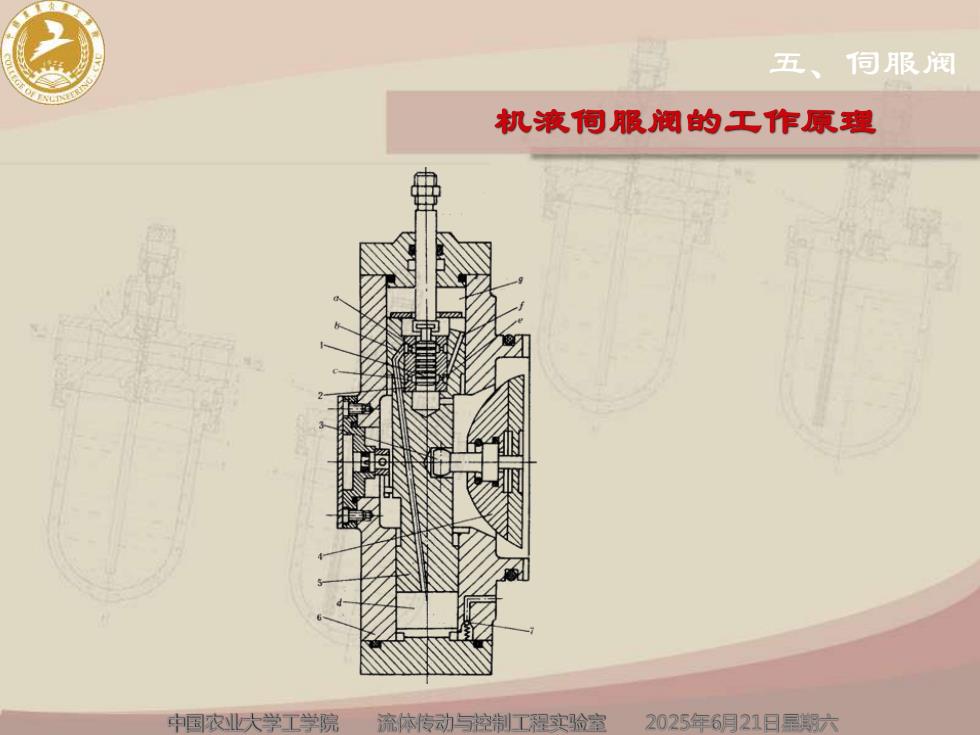

五、伺服阀机液伺服润的工作原理中国农业大学工学院2025年6月21日星期六流体传动与控制工程实验室
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 五、伺服阀 机液伺服阀的工作原理
六、比例阀一种使输出液体参数（压力、流量和方向）随输入电信号参数（电流、电压）成比例变化的液压元件。集普通控制阀和伺服阀液控制元件优点于一身的新型液压控制元件。可以根据输入电信号的大小连续成比例地对油液的压力、流量、方向实现远距离控制、计算机控制。中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 一种使输出液体参数（压力、流量和方向） 随输入电信号参数（电流、电压）成比例变化的 液压元件。 集普通控制阀和伺服阀液控制元件优点于一 身的新型液压控制元件。 可以根据输入电信号的大小连续成比例地对 油液的压力、流量、方向实现远距离控制、计算 机控制。 六、比例阀
