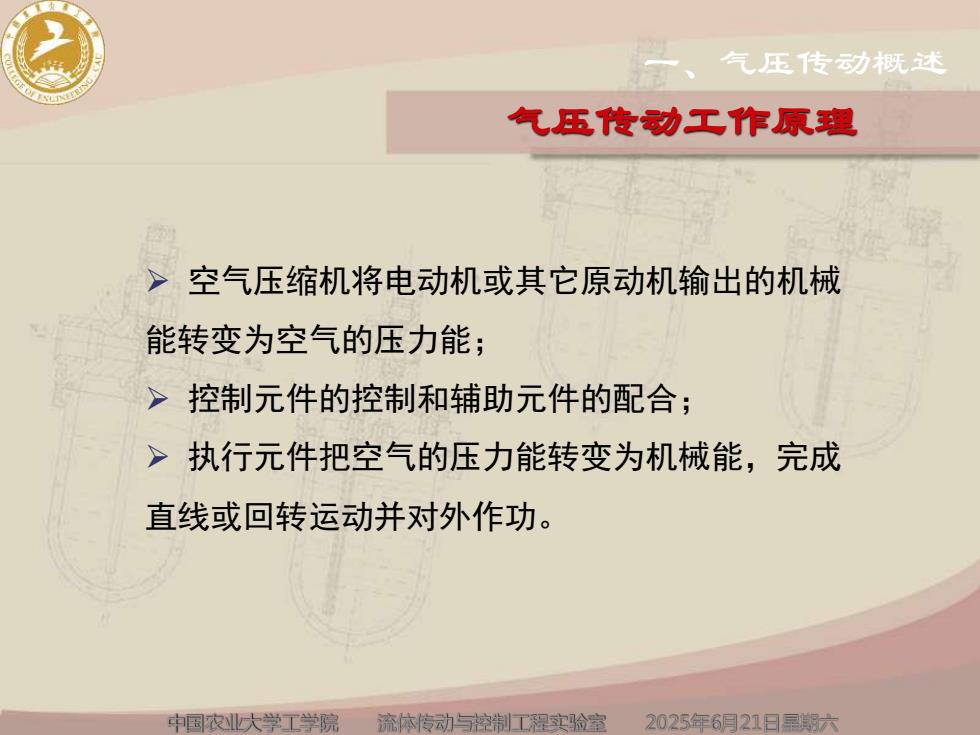

气压传动概述气压传动工作原理空气压缩机将电动机或其它原动机输出的机械能转变为空气的压力能；>控制元件的控制和辅助元件的配合；>执行元件把空气的压力能转变为机械能，完成直线或回转运动并对外作功。中国农业大学工学院2025年6月21日星期六流体传动与控制工程实验室
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 一、气压传动概述 气压传动工作原理 ➢ 空气压缩机将电动机或其它原动机输出的机械 能转变为空气的压力能； ➢ 控制元件的控制和辅助元件的配合； ➢ 执行元件把空气的压力能转变为机械能，完成 直线或回转运动并对外作功

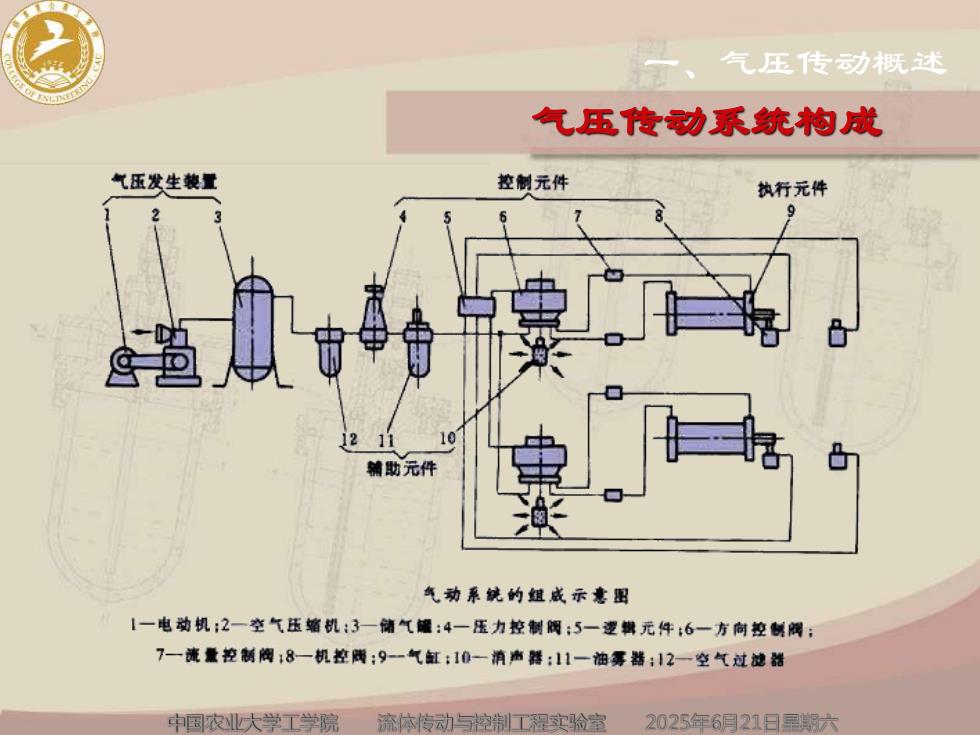

气压传动概述-气压传动系统构成气压发生装置控制元件执行元件OC.D量荣101211海一辅助元件气动系统的组成示意图1一电动机：2一空气压缩机：3一储气罐：4一压力控制阀：5一逻转元件：6一方向控制阀：7一流量控制阀：8机控网：9-气缸：10-消声器：11一油雾器：12空气过池器中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 一、气压传动概述 气压传动系统构成

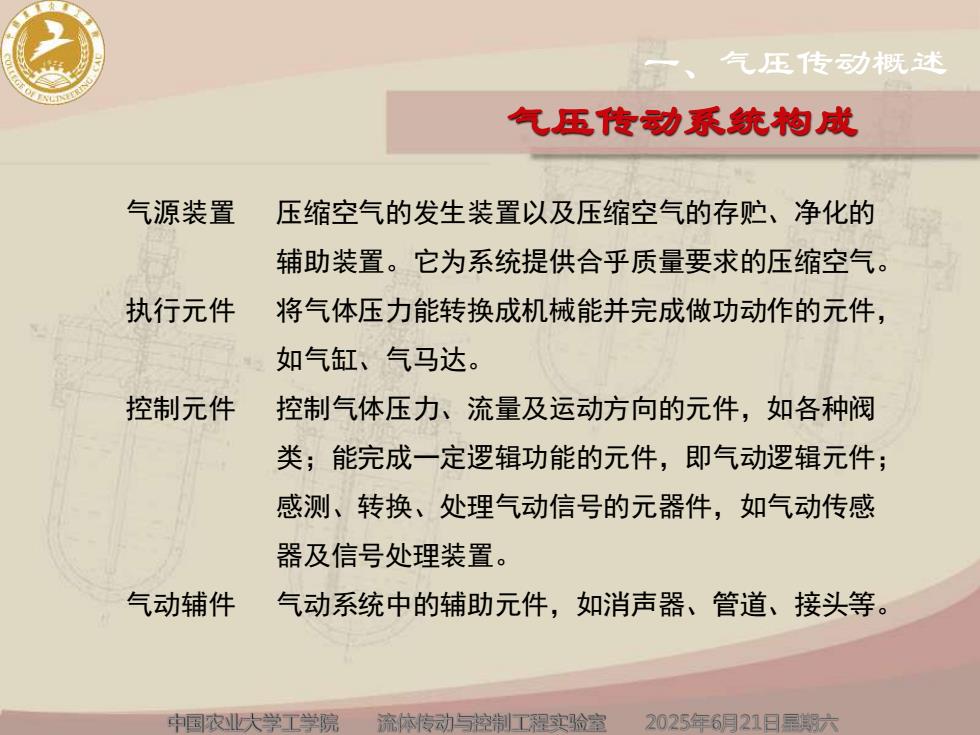

气压传动概述气压传动系统构成气源装置压缩空气的发生装置以及压缩空气的存贮、净化的辅助装置。它为系统提供合乎质量要求的压缩空气。执行元件将气体压力能转换成机械能并完成做功动作的元件，如气缸、气马达。控制元件控制气体压力、流量及运动方向的元件，如各种阀类；能完成一定逻辑功能的元件，即气动逻辑元件；感测、转换、处理气动信号的元器件，如气动传感器及信号处理装置。气动辅件气动系统中的辅助元件，如消声器、管道、接头等中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 气源装置 压缩空气的发生装置以及压缩空气的存贮、净化的 辅助装置。它为系统提供合乎质量要求的压缩空气。 执行元件 将气体压力能转换成机械能并完成做功动作的元件， 如气缸、气马达。 控制元件 控制气体压力、流量及运动方向的元件，如各种阀 类；能完成一定逻辑功能的元件，即气动逻辑元件； 感测、转换、处理气动信号的元器件，如气动传感 器及信号处理装置。 气动辅件 气动系统中的辅助元件，如消声器、管道、接头等。 一、气压传动概述 气压传动系统构成
气压传动概述气压传动的优点1.以空气为工作介质，来源方便，不污染环境。2.压缩空气可集中供气，远距离输送。3.与液压传动相比，启动动作迅速、反应快、维修简单、管路不易堵塞。4.工作环境适应性好，可安全可靠地应用于易燃易爆场所。5.气动装置结构简单、轻便、安装维护简单。压力等级低，固使用安全。6.空气具有可压缩性，气动系统能够实现过载自动保护。中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 一、气压传动概述 气压传动的优点 1. 以空气为工作介质，来源方便，不污染环境。 2. 压缩空气可集中供气，远距离输送。 3. 与液压传动相比，启动动作迅速、反应快、维修简单、管路 不易堵塞。 4. 工作环境适应性好，可安全可靠地应用于易燃易爆场所。 5. 气动装置结构简单、轻便、安装维护简单。压力等级低，固 使用安全。 6. 空气具有可压缩性，气动系统能够实现过载自动保护

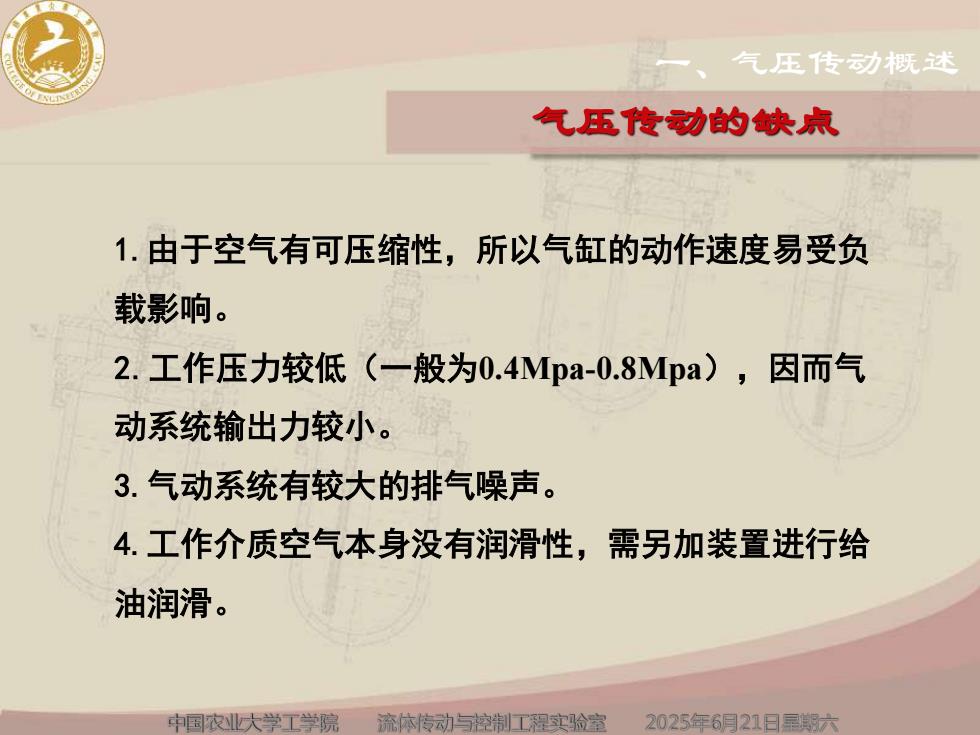

气压传动概述气压传动的缺点1.由于空气有可压缩性，所以气缸的动作速度易受负载影响。2.工作压力较低（一般为0.4Mpa-0.8Mpa），因而气动系统输出力较小。3.气动系统有较大的排气噪声。4.工作介质空气本身没有润滑性，需另加装置进行给油润滑。中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 1.由于空气有可压缩性，所以气缸的动作速度易受负 载影响。 2.工作压力较低（一般为0.4Mpa-0.8Mpa），因而气 动系统输出力较小。 3.气动系统有较大的排气噪声。 4.工作介质空气本身没有润滑性，需另加装置进行给 油润滑。 一、气压传动概述 气压传动的缺点
