二进制并行 T693 B.B:B:B: 被乘数 x3 x2 x1 xO 中中中中 X 乘数 y3 y2 y1 yo F:F T693 y0x3 y0x2 yOx1 y0x0 A3 A2 A B Ba B2 B y1x3y1x2y1x1 y1x0 y2x3 y2x2 y2x1 y2x0 中中内中 y3x3y3x2y3x1 y3x0 积 Z7 Z6 Z5 Z4 Z3 Z2 Z1 Zo T693 A3 A:A1 B.B:B:B 南安中中中中中应

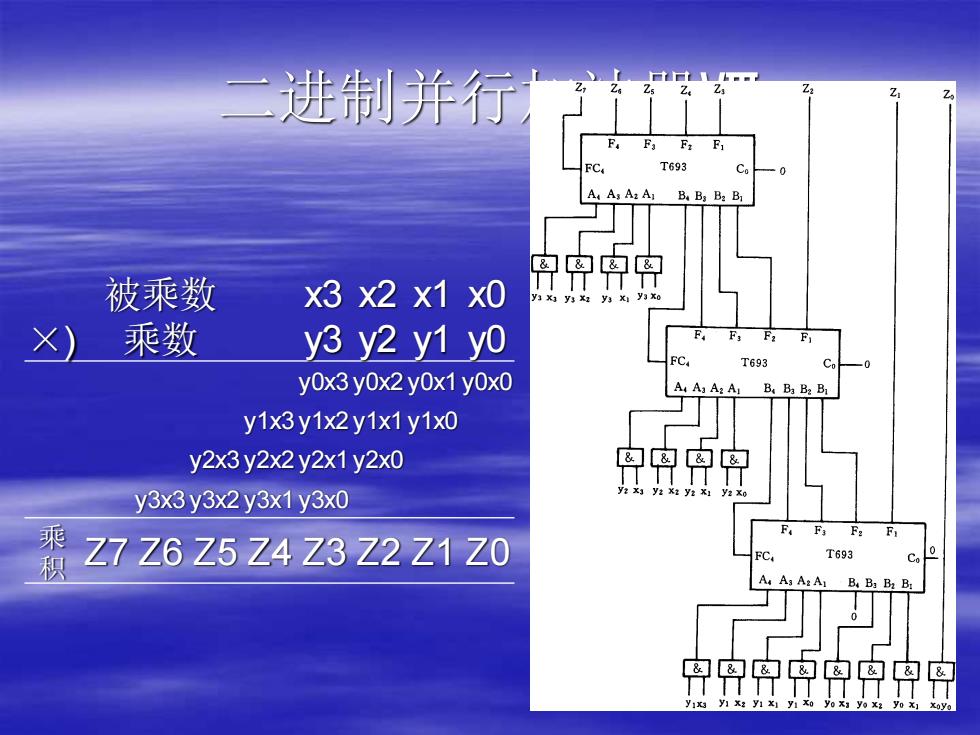

二进制并行加法器Ⅷ 被乘数 x3 x2 x1 x0 ×) 乘数 y3 y2 y1 y0 y0x3 y0x2 y0x1 y0x0 y1x3 y1x2 y1x1 y1x0 y2x3 y2x2 y2x1 y2x0 y3x3 y3x2 y3x1 y3x0 乘 积 Z7 Z6 Z5 Z4 Z3 Z2 Z1 Z0
译码器和编码器工 ■译码器(Decoder)和编码器(Encoder)是数字系统中广泛使用的 多输入多输出组合逻辑部件。译码器的功能是对具有特定含义 的输入代码进行“翻译”，将其转换成相应的输出信号。编码 器的功能恰好与译码器相反，它是对输入信号按一定规律进行 编排，使每组输出代码具有一特定的含义。 译码器译码器的种类很多，常见的有二进制译码器、二-十进 制译码器和数字显示译码器。 -二进制译码器的功能是将个输人变量变换成2n个输出函数， 且每个输出函数对应于个输入变量的一个最小项。因此， 二进制译码器一般具有个输入端、2n个输出端和一个（或多 个)使能输入端。在使能输入端为有效电平时，对应每一组 输入代码，仅一个输出端为有效电平，其余输出端为无效电 平（与有效电平相反）。有效电平可以是高电平（称为高电平译 码)，也可以是低电平（称为低电平译码）。常见的MS二进制 译码器有2-4线(2输入4输出)译码器、3-8线(3输入8输出)译

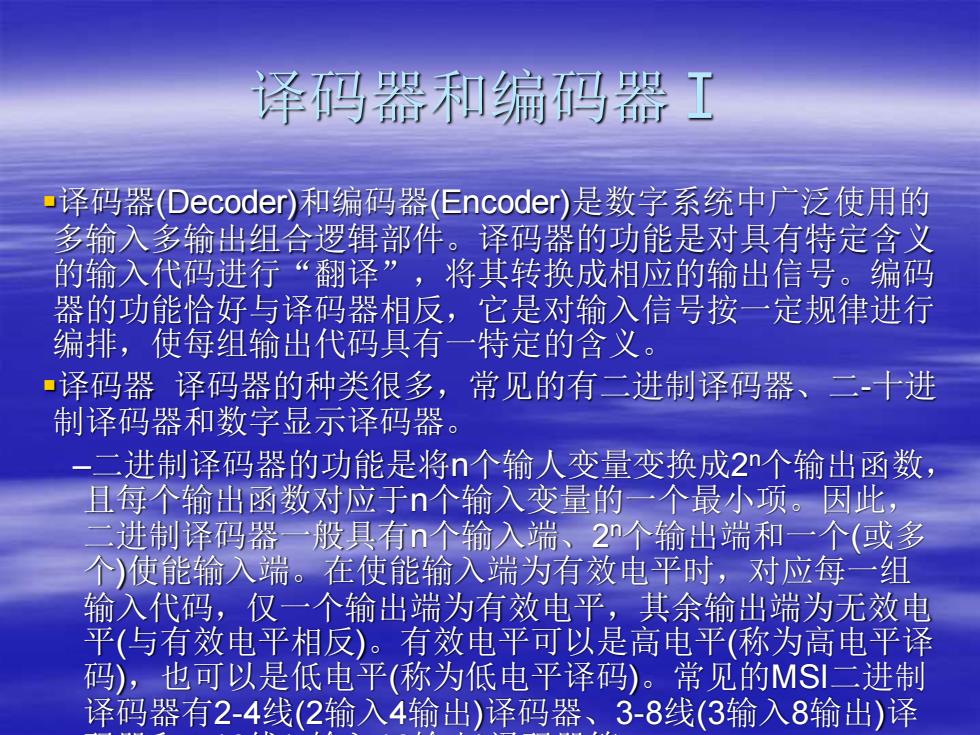

译码器和编码器Ⅰ ▪译码器(Decoder)和编码器(Encoder)是数字系统中广泛使用的 多输入多输出组合逻辑部件。译码器的功能是对具有特定含义 的输入代码进行“翻译”，将其转换成相应的输出信号。编码 器的功能恰好与译码器相反，它是对输入信号按一定规律进行 编排，使每组输出代码具有一特定的含义。 ▪译码器 译码器的种类很多，常见的有二进制译码器、二-十进 制译码器和数字显示译码器。 –二进制译码器的功能是将n个输人变量变换成2 n个输出函数， 且每个输出函数对应于n个输入变量的一个最小项。因此， 二进制译码器一般具有n个输入端、2 n个输出端和一个(或多 个)使能输入端。在使能输入端为有效电平时，对应每一组 输入代码，仅一个输出端为有效电平，其余输出端为无效电 平(与有效电平相反)。有效电平可以是高电平(称为高电平译 码)，也可以是低电平(称为低电平译码)。常见的MSI二进制 译码器有2-4线(2输入4输出)译码器、3-8线(3输入8输出)译 码器和4-16线(4输入16输出)译码器等
译 ·右图分别是T4138型3-8 线译码器的逻辑电路图。 1 图中，A2、A1、A0为输 入端；Y0'、Y1'、Y2'、 Y3'、Y4'、Y5'、Y6和Y7 为输出端；S1、S2'、S3 为使能端，它的作用是禁 止或选通译码器。该译码 器真值表如下表。由真值 Ao 表可知，当S1=1, S2'+S3'=0时，无论A2、 A1,和A0取何值，输出 Y0、.、Y7'中有且仅有 一个为0（低电平有效）

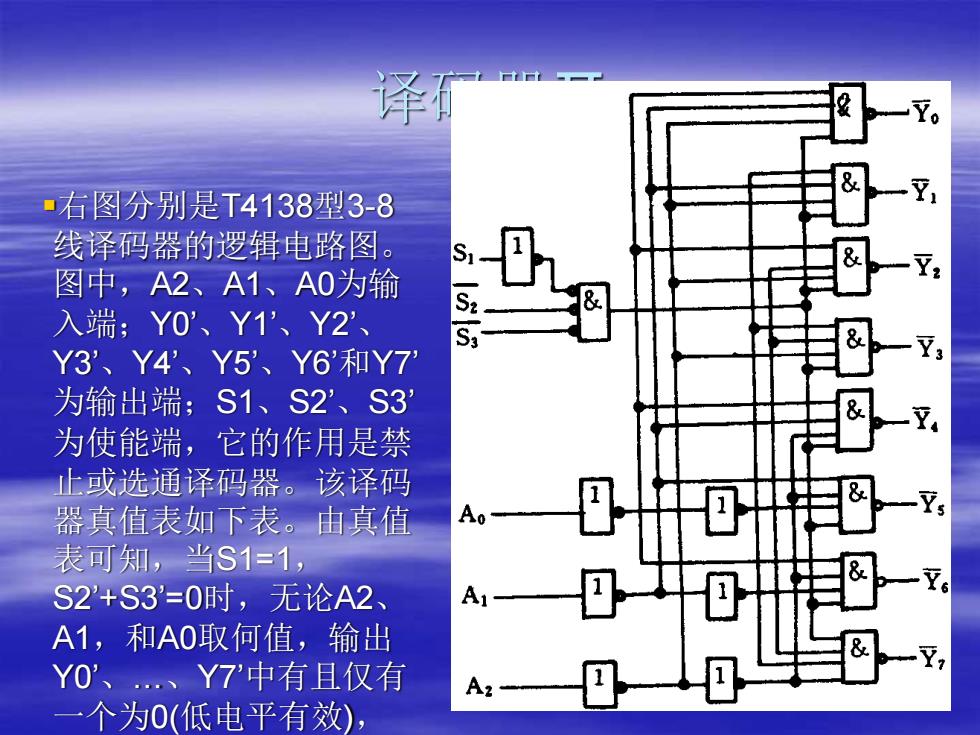

译码器Ⅱ ▪右图分别是T4138型3-8 线译码器的逻辑电路图。 图中，A2、A1、A0为输 入端；Y0’、Y1’、Y2’、 Y3’、Y4’、Y5’、Y6’和Y7’ 为输出端；S1、S2’、S3’ 为使能端，它的作用是禁 止或选通译码器。该译码 器真值表如下表。由真值 表可知，当S1=1， S2’+S3’=0时，无论A2、 A1，和A0取何值，输出 Y0’、.、Y7’中有且仅有 一个为0(低电平有效)， 其余都是l
译码器四usd 输 输出 16 S1 A2 A1 A0YO'Y1Y2'Y3Y4Y5'Y6'Y7 T4138 1 0 0000 1 0 001 1 0 1 0 0 1 Ao A1A2S§2 立，地 1 0 0 1 0 1 0 1 0 1 ,12YT.Y。, 0 T4138 0 ll 0 d S: A2 A1 Ao 1 d

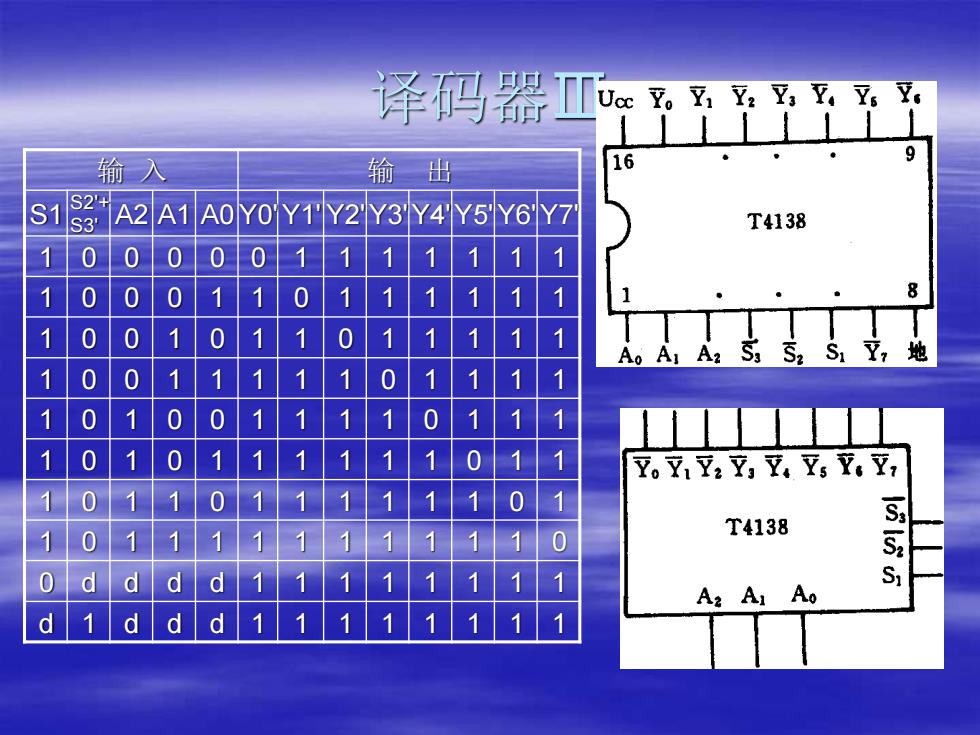

译码器Ⅲ 输 入 输 出 S1 S2'+ S3' A2 A1 A0 Y0'Y1' Y2'Y3'Y4'Y5'Y6'Y7' 1 0 0 0 0 0 1 1 1 1 1 1 1 1 0 0 0 1 1 0 1 1 1 1 1 1 1 0 0 1 0 1 1 0 1 1 1 1 1 1 0 0 1 1 1 1 1 0 1 1 1 1 1 0 1 0 0 1 1 1 1 0 1 1 1 1 0 1 0 1 1 1 1 1 1 0 1 1 1 0 1 1 0 1 1 1 1 1 1 0 1 1 0 1 1 1 1 1 1 1 1 1 1 0 0 d d d d 1 1 1 1 1 1 1 1 d 1 d d d 1 1 1 1 1 1 1 1
译码器I ·二-十进制译码器的功能是将4位BCD码的10组代码翻译成10 个十进制数字符号对应的输出信号。下图所示为MS二-十进 圣和奥231的罗铝由欧区工221是一个将8421码转换成 Y。 Y Y2 Y3 Y Ys Y8 426 泉自 0 0” 岛密岛 酒 中不允许出现的6个非 法码(1010-1111)，译码 器输出端Y0~Y9均无 低电平信号产生，即译 中 码器对这6个非法码拒 绝翻译。这种译码器的 中 中 优点是当输入端出现非 A A3 法码时，电路不会产生 Ao 错误译码

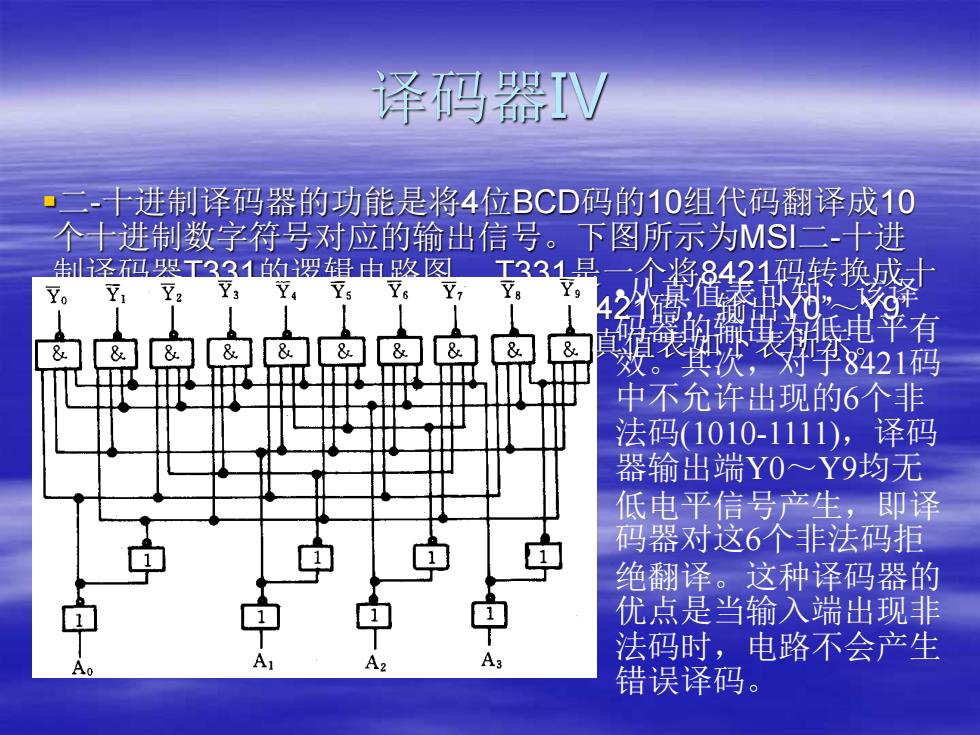

译码器Ⅳ ▪二-十进制译码器的功能是将4位BCD码的10组代码翻译成10 个十进制数字符号对应的输出信号。下图所示为MSI二-十进 制译码器T331的逻辑电路图。 T331是一个将8421码转换成十 进制数字的译码器，其输入A3~A0为8421码，输出Y0’～Y9’ 分别代表十进制数字0-9。该译码器的真值表如下表所示。 •从真值表可知，该译 码器的输出为低电平有 效。其次，对于8421码 中不允许出现的6个非 法码(1010-1111)，译码 器输出端Y0～Y9均无 低电平信号产生，即译 码器对这6个非法码拒 绝翻译。这种译码器的 优点是当输入端出现非 法码时，电路不会产生 错误译码
