二进制并行加法器Ⅲ ·当仁1、2、3、4时，可得到4位并行加法 器各位的进位输出表达式为C1=P1C0+G C2=P2C1+G2C3=P3C2+G3 C4=P4C3+G4 经代入整理后依次为C1=PIC0+G1 C2=P2P1C0+P2G1+G2 C3=P3P2P1C0+P3P2GI+P3G2+G3 C4=P4P3P2P1C0+P4P3P2G1+P4P3G2 +P4G3+G4 由上述表达式可知，各进位输出仅取决 于Pi、Gi和C0。由于Pi、Gi取决于Ai、Bi, 而Ai、Bi以及C0(一般情况下，C0在运算 前己预置)能同时提供，这就使得各位的进 位能同时产生，从而提高了运算速度。对 各进位输出表达式稍加变换后，可得到超 前进位4位二进制并行加法器的逻辑电路图 如右图
二进制并行加法器Ⅲ ▪当i=1、2、3、4时，可得到4位并行加法 器各位的进位输出表达式为C1=P1C0+Gl C2=P2C1+G2 C3=P3C2+G3 C4=P4C3+G4 经代入整理后依次为 C1=PlC0+G1 C2=P2P1C0+P2G1+G2 C3=P3P2P1C0+P3P2Gl+P3G2+G3 C4=P4P3P2P1C0+P4P3P2G1+P4P3G2 +P4G3+G4 由上述表达式可知，各进位输出仅取决 于Pi、Gi和C0。由于Pi、Gi取决于Ai、Bi， 而Ai、Bi以及C0(一般情况下，C0在运算 前已预置)能同时提供，这就使得各位的进 位能同时产生，从而提高了运算速度。对 各进位输出表达式稍加变换后，可得到超 前进位4位二进制并行加法器的逻辑电路图 如右图
进制并行力 余3码 ·三进制并行加法器除实现二进制 加法运算外，还可实现代码转换 F F3 F2 F 二进制减法运算、二进制乘法运 FC T693 Co 算、十进制加法运算等功能。下 A A3 A2 A1 B B3 B2 B1 面举例说明。 例7.1用4位二进制并行加法 001 器设计一个将8421码转换成余3 8421BCD码 码的代码转换电路。 解根据余3码的定义可知，余3码是由8421码加3形成的代码 所以，用4位二进制并行加法器实现8421码到余3码的转换， 只需从4位二进制并行加法器的输入端A4、A3、A2和A1输入 8421码，而从输入端B4、B3、B2和B1输入二进制数0011，进 位输入端C0加上“0”，便可从输出端F4、F3、F2和F1得到与 输入8421码对应的余3码。其逻辑电路图如上图
二进制并行加法器Ⅳ ▪二进制并行加法器除实现二进制 加法运算外，还可实现代码转换、 二进制减法运算、二进制乘法运 算、十进制加法运算等功能。下 面举例说明。 ▪ 例7．1 用4位二进制并行加法 器设计一个将8421码转换成余3 码的代码转换电路。 解 根据余3码的定义可知，余3码是由8421码加3形成的代码。 所以，用4位二进制并行加法器实现8421码到余3码的转换， 只需从4位二进制并行加法器的输入端A4、A3、A2和Al输入 8421码，而从输入端B4、B3、B2和B1输入二进制数0011，进 位输入端C0加上“0”，便可从输出端F4、F3、F2和F1得到与 输入8421码对应的余3码。其逻辑电路图如上图
二进制并 云土盟☑ 和（差） ·例7,2用4位二进制并行加 法器设计一个4位二进制并行 FCA T693 加法/减法器。 ·解设A和B分别为4位二进 A A3 A2 A1 B Ba B2 B1 制数，其中A=a4a3a2a1为被 加数（或被减数）， 电电中电 B=b4b3b2b1为加数（或减数） S=S4s3s2s1为和数（或差数）。 被加数（被减数） 加数（减数） 功能选择 并令M为功能选择变量，当 =0时，执行A+B;当M=1 时，执行A一B。减法采用补 码语第片4位二进制并行加法器和4个异或门实现上述逻辑功能 具体可将4位二进制数A直接加到并行加法器的A4、A3、A2和 A1输入端，4位二进制数B通过异或门加到并行加法器的B4、 B3、B2和B1输入端。并将功能选择变量M作为异或门的另一个 人日可m上hm云l4二hm4g4。nH八人)山
二进制并行加法器Ⅴ ▪ 例7．2 用4位二进制并行加 法器设计一个4位二进制并行 加法/减法器。 ▪ 解 设A和B分别为4位二进 制数，其中A=a4a3a2a1为被 加数(或被减数)， B=b4b3b2b1为加数(或减数)， S=s4s3s2s1为和数(或差数)。 并令M为功能选择变量，当 M=0时，执行A＋B；当M=1 时，执行A－B。减法采用补 码运算。 •可用一片4位二进制并行加法器和4个异或门实现上述逻辑功能。 具体可将4位二进制数A直接加到并行加法器的A4、A3、A2和 A1输入端，4位二进制数B通过异或门加到并行加法器的B4、 B3、B2和B1输入端。并将功能选择变量M作为异或门的另一个 输入且同时加到并行加法器的C0进位输入端
使之， 当w港制并行加法器 和数余3码 oi⊕M=bi⊕0=bi,加法器实现A+B, 当M=1时，C0=1 bi⊕M=bi⊕1=bi,加法器实现 F F3 F2 F 进位输出 A+B+1,即A一B。其逻辑电路图 FC T693I 如上图。 A A3 A2 A B B3 B2 B1 ·例7.3用4位二进制并行加法器 设计二个用余3码表示的1位十进 制数加法器。 ·解根据余3码的特点，两个余3 码表示的十进制数相加时，需要对 T693I 进位输入 相加结果进行修正。修正法则是： A A3 A2 A:BB:B2 B 若相加结果无进位产生，则和需要 减3；若相加结果有进位产生，则 被加数 加数 和需要加3。据此，可用两片4位 余3码 余3码 二进制并行加法器和一个反相器实 现给定功能，逻辑电路图如右图
使之，当M=0二进制并行加法器 时，C0=0， Ⅵ bi⊕M=bi⊕0=bi，加法器实现A+B； 当M=1时，C0=1， bi⊕M=bi⊕1=bi‘，加法器实现 A+B’+1，即A－B。其逻辑电路图 如上图。 ▪例7．3 用4位二进制并行加法器 设计二个用余3码表示的1位十进 制数加法器。 ▪ 解 根据余3码的特点，两个余3 码表示的十进制数相加时，需要对 相加结果进行修正。修正法则是： 若相加结果无进位产生，则和需要 减3；若相加结果有进位产生，则 和需要加3。据此，可用两片4位 二进制并行加法器和一个反相器实 现给定功能，逻辑电路图如右图
二进制并行加法器Ⅶ ·其中，片工用来对两个1位十进制数的余3码进行相加，片Ⅱ 用来对相加结果进行修正。修正控制函数为片I的进位输出 FC4,当FC4=0时，将片I的和输出送至片Ⅱ，并将其加上 二进制数1101（即采用补码实现运算结果减二进制数0011）： 当FC4=1时，将片I的和输出送至片Ⅱ，并将其加上二进制 数0011，片Ⅱ的和输出即为两余3码相加的和数。 例7.4用4位二进制并行加法器实现4位二进制数乘法器的 逻辑功能。 ◆ 解设两个无符号4位二进制数X和Y,X=x3x2x1x0, Y=y3y2y小y0,则X和Y的乘积Z为一个8位二进制数， 可可令 Z=Z7Z6Z5Z4Z3Z2ZZ0。两数相乘求积的过程如下：因为两 个1位二进制数相乘的法则和逻辑“与”运算法则相同，所 以“积”项xyi0,j=0,1,2,3)可用两输入与门实现。而 对部分积求和则可用并行加法器实现。由此可知，实现4位 二进制数乘法运算的逻辑电路可由16个两输入与门和3个4位 二进制并行加法器构成。逻辑电路图如下图

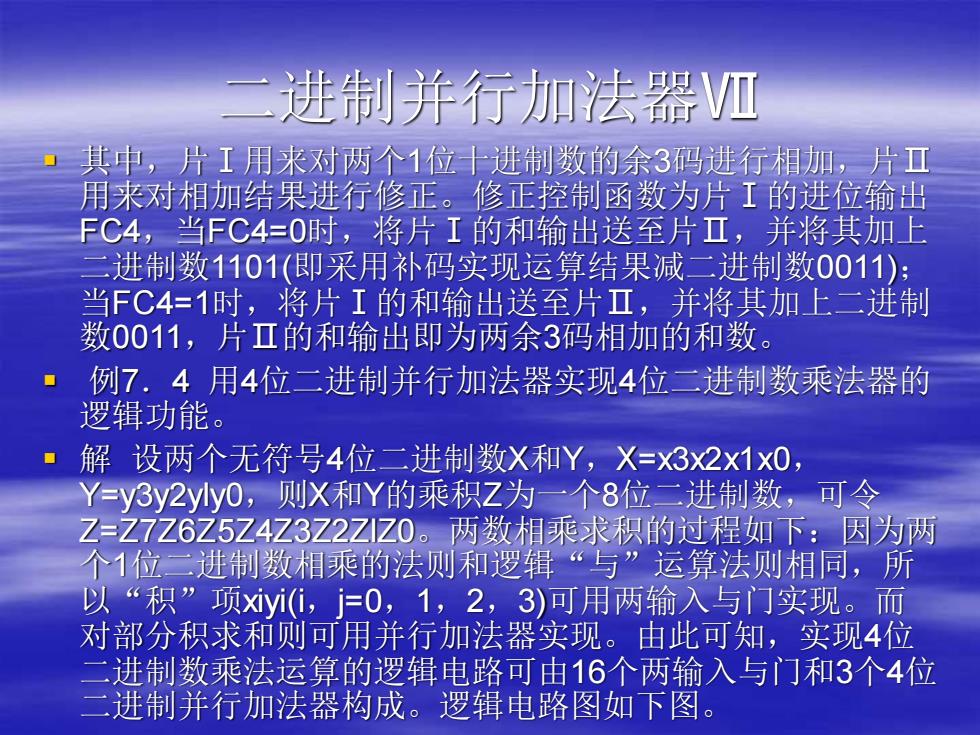

二进制并行加法器Ⅶ ▪ 其中，片Ⅰ用来对两个1位十进制数的余3码进行相加，片Ⅱ 用来对相加结果进行修正。修正控制函数为片Ⅰ的进位输出 FC4，当FC4=0时，将片Ⅰ的和输出送至片Ⅱ，并将其加上 二进制数1101(即采用补码实现运算结果减二进制数0011)； 当FC4=1时，将片Ⅰ的和输出送至片Ⅱ，并将其加上二进制 数0011，片Ⅱ的和输出即为两余3码相加的和数。 ▪ 例7．4 用4位二进制并行加法器实现4位二进制数乘法器的 逻辑功能。 ▪ 解 设两个无符号4位二进制数X和Y，X=x3x2x1x0， Y=y3y2yly0，则X和Y的乘积Z为一个8位二进制数，可令 Z=Z7Z6Z5Z4Z3Z2ZlZ0。两数相乘求积的过程如下：因为两 个1位二进制数相乘的法则和逻辑“与”运算法则相同，所 以“积”项xiyi(i，j=0，1，2，3)可用两输入与门实现。而 对部分积求和则可用并行加法器实现。由此可知，实现4位 二进制数乘法运算的逻辑电路可由16个两输入与门和3个4位 二进制并行加法器构成。逻辑电路图如下图
