第二节平面调车集中联锁设备 一、系统结构与设备组成 平面调车集中计算机联锁设备与一般车站计算机联锁 系统的结构类似。 现以TY儿-Ⅱ型计算机联锁系统为例介绍带平面溜放 的计算机联锁。 该系统是双机热备分布式多计算机系统，由联锁机、 执表机、监控机、接口、电务维修机、系统电源等部分 组成
第二节 平面调车集中联锁设备 一、系统结构与设备组成 平面调车集中计算机联锁设备与一般车站计算机联锁 系统的结构类似。 现以TYJL-Ⅱ型计算机联锁系统为例介绍带平面溜放 的计算机联锁。 该系统是双机热备分布式多计算机系统，由联锁机、 执表机、监控机、接口、电务维修机、系统电源等部分 组成

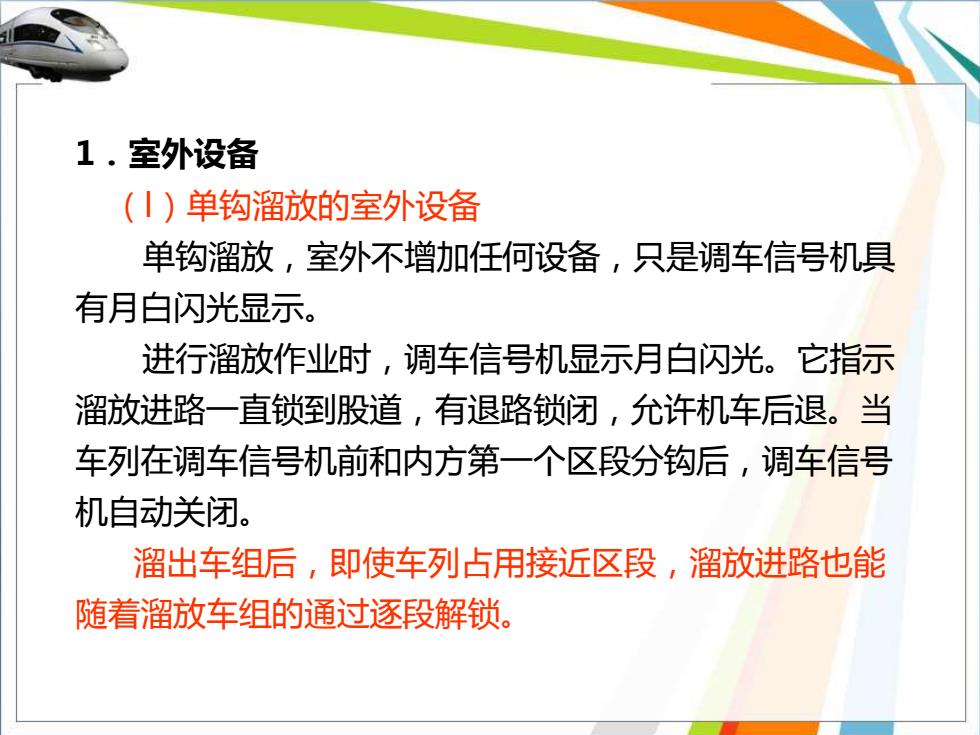

1.室外设备 (1)单钩溜放的室外设备 单钩溜放，室外不增加任何设备，只是调车信号机具 有月白闪光显示。 进行溜放作业时，调车信号机显示月白闪光。它指示 溜放进路一直锁到股道，有退路锁闭，允许机车后退。当 车列在调车信号机前和内方第一个区段分钩后，调车信号 机自动关闭。 溜出车组后，即使车列占用接近区段，溜放进路也能 随着溜放车组的通过逐段解锁
1．室外设备 ( l）单钩溜放的室外设备 单钩溜放，室外不增加任何设备，只是调车信号机具 有月白闪光显示。 进行溜放作业时，调车信号机显示月白闪光。它指示 溜放进路一直锁到股道，有退路锁闭，允许机车后退。当 车列在调车信号机前和内方第一个区段分钩后，调车信号 机自动关闭。 溜出车组后，即使车列占用接近区段，溜放进路也能 随着溜放车组的通过逐段解锁

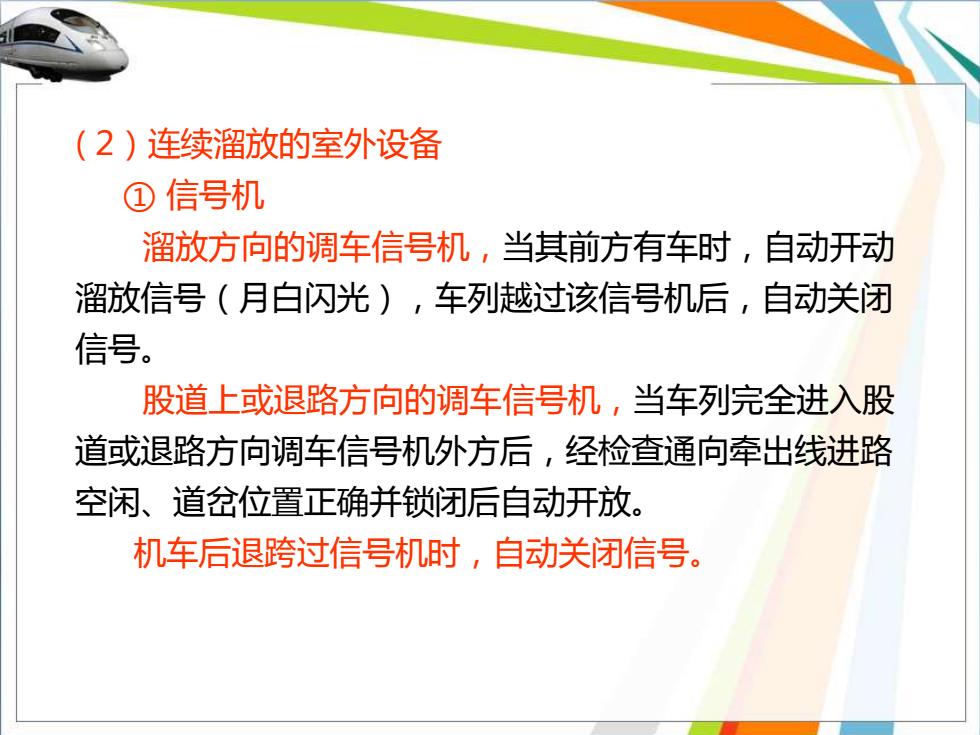

(2)连续溜放的室外设备 ①信号机 溜放方向的调车信号机，当其前方有车时，自动开动 溜放信号（月白闪光)，车列越过该信号机后，自动关闭 信号。 股道上或退路方向的调车信号机，当车列完全进入股 道或退路方向调车信号机外方后，经检查通向牵出线进路 空闲、道岔位置正确并锁闭后自动开放。 机车后退跨过信号机时，自动关闭信号
( 2）连续溜放的室外设备 ① 信号机 溜放方向的调车信号机，当其前方有车时，自动开动 溜放信号（月白闪光），车列越过该信号机后，自动关闭 信号。 股道上或退路方向的调车信号机，当车列完全进入股 道或退路方向调车信号机外方后，经检查通向牵出线进路 空闲、道岔位置正确并锁闭后自动开放。 机车后退跨过信号机时，自动关闭信号
②道岔表示器 在调车区为集中联锁时，进行连续溜放作业的分路道 岔设有道岔表示器，平时无显示，当进行溜放作业时，其 显示方式如下： 紫色灯光-一表示道岔开通直向； 黄色灯光-表示道岔开通侧向
② 道岔表示器 在调车区为集中联锁时，进行连续溜放作业的分路道 岔设有道岔表示器，平时无显示，当进行溜放作业时，其 显示方式如下： 紫色灯光---表示道岔开通直向； 黄色灯光---表示道岔开通侧向
