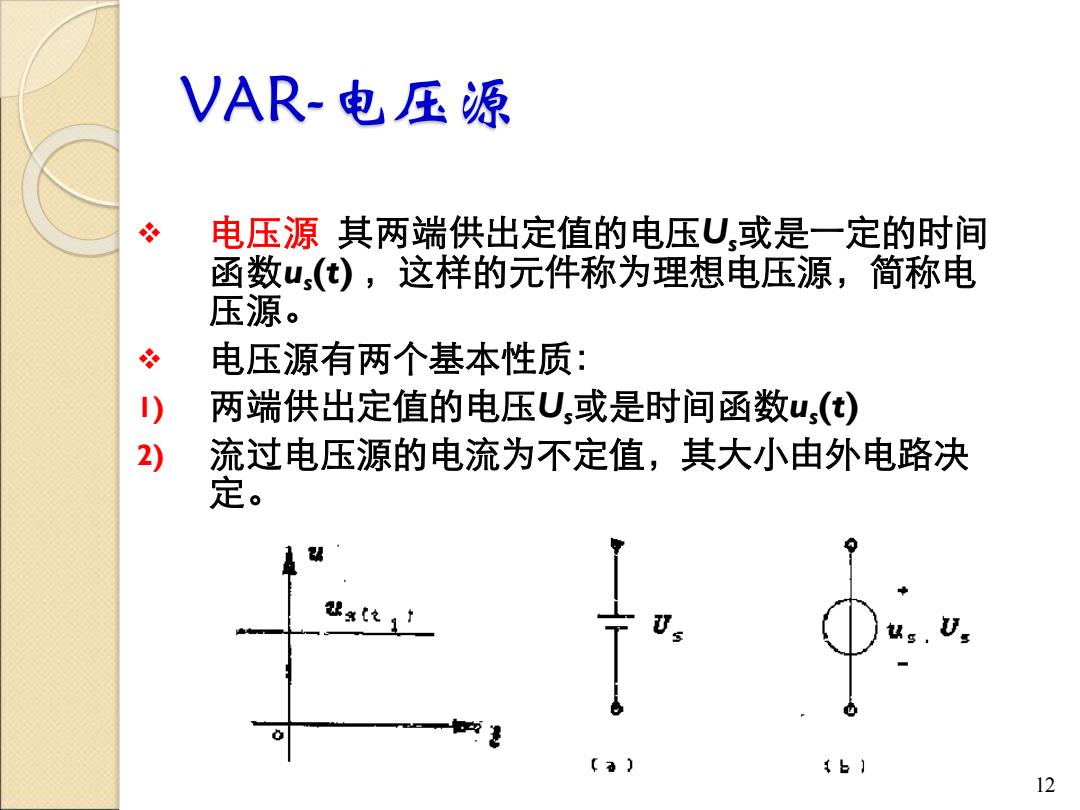

VAR-电压源 电压源其两端供出定值的电压U,或是一定的时间 函数u,(),这样的元件称为理想电压源，简称电 压源。 必 电压源有两个基本性质： 两端供出定值的电压U,或是时间函数u,(t) 2) 流过电压源的电流为不定值，其大小由外电路决 定。 b】 12
VAR-电压源 ❖ 电压源 其两端供出定值的电压Us或是一定的时间 函数us (t) ，这样的元件称为理想电压源，简称电 压源。 ❖ 电压源有两个基本性质： 1) 两端供出定值的电压Us或是时间函数us (t) 2) 流过电压源的电流为不定值，其大小由外电路决 定。 12

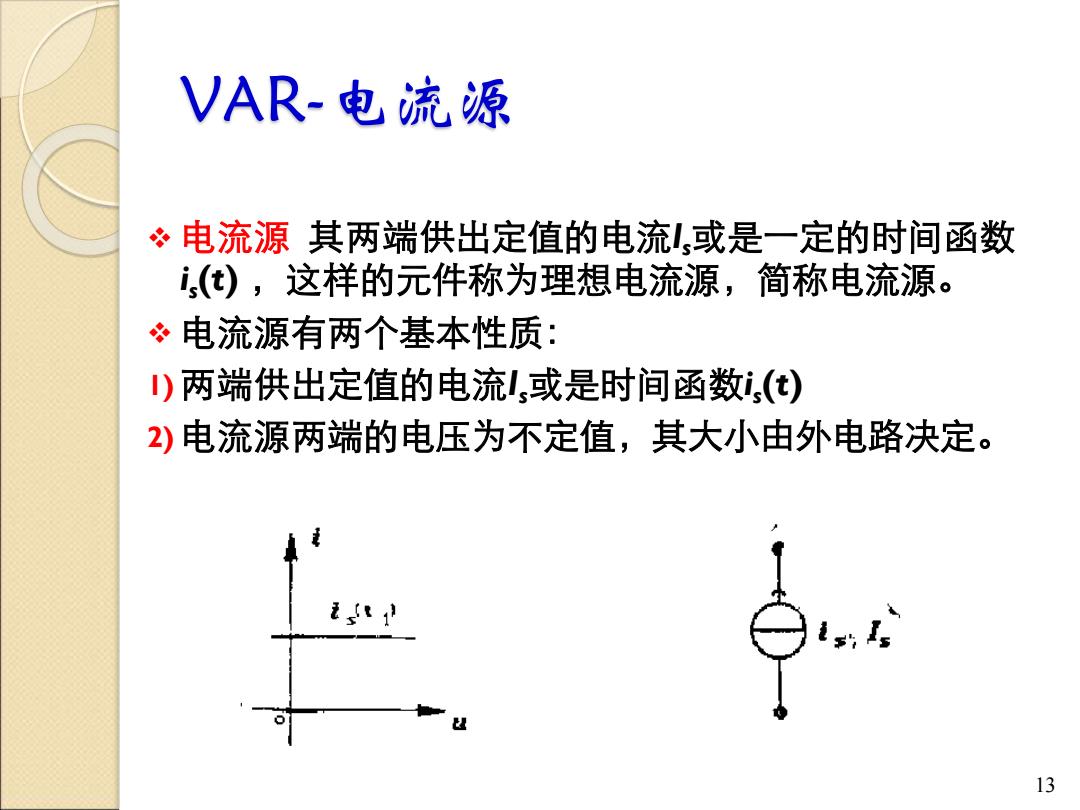

VAR-电流源 电流源其两端供出定值的电流，或是一定的时间函数 ,()，这样的元件称为理想电流源，简称电流源。 ÷电流源有两个基本性质： )两端供出定值的电流l,或是时间函数，(t) 2)电流源两端的电压为不定值，其大小由外电路决定。 13
VAR-电流源 ❖ 电流源 其两端供出定值的电流Is或是一定的时间函数 i s (t) ，这样的元件称为理想电流源，简称电流源。 ❖ 电流源有两个基本性质： 1)两端供出定值的电流Is或是时间函数i s (t) 2)电流源两端的电压为不定值，其大小由外电路决定。 13

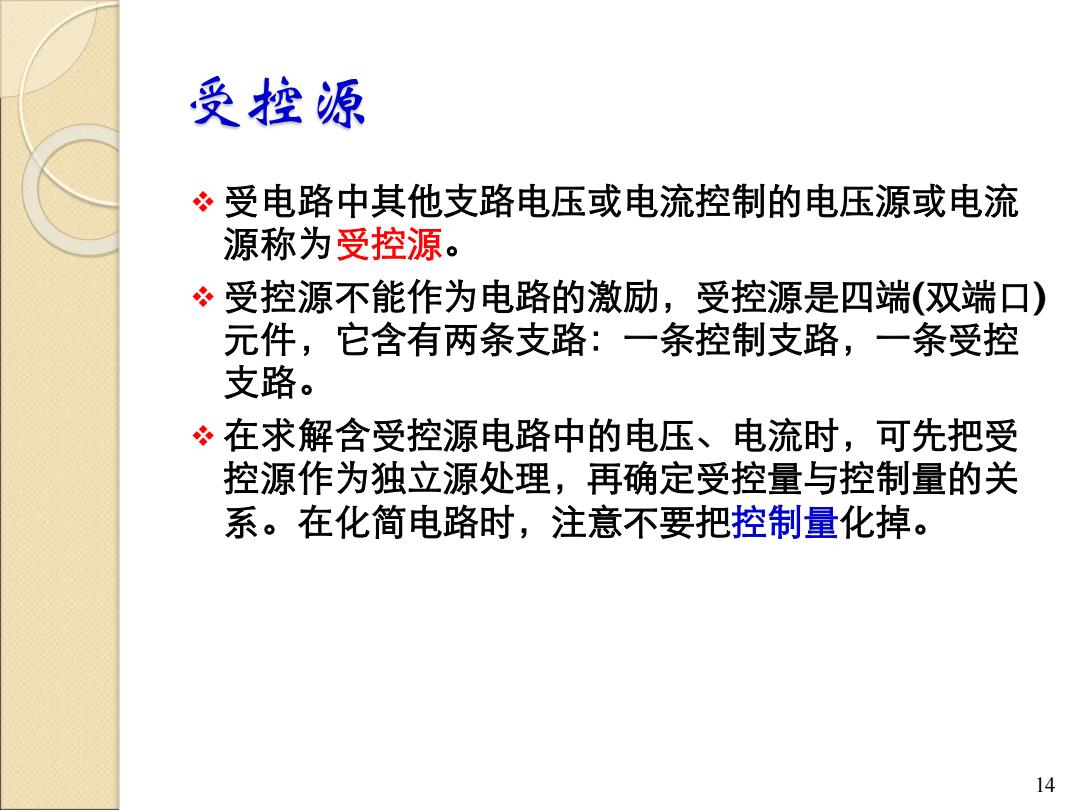

受控源 受电路中其他支路电压或电流控制的电压源或电流 源称为受控源。 冬 受控源不能作为电路的激励，受控源是四端（双端口） 元件，它含有两条支路：一条控制支路，一条受控 支路。 冬 在求解含受控源电路中的电压、电流时，可先把受 控源作为独立源处理，再确定受控量与控制量的关 系。在化简电路时，注意不要把控制量化掉。 14
受控源 ❖ 受电路中其他支路电压或电流控制的电压源或电流 源称为受控源。 ❖ 受控源不能作为电路的激励，受控源是四端(双端口) 元件，它含有两条支路：一条控制支路，一条受控 支路。 ❖ 在求解含受控源电路中的电压、电流时，可先把受 控源作为独立源处理，再确定受控量与控制量的关 系。在化简电路时，注意不要把控制量化掉。 14
支路电流法与支路电压法 根据两类约束可以列出求解支路电流和支路电压的独 立方程。 KCL ∑i=0 节点电流方程 u=0 支路约束 KVL 回路电压方程 VAR 元件的伏安特性 元件约束 必由KCL列出n-1个独立节点电流方程(n是节点数)。 由KL列出b-(-1)个独立回路电压方程(b是支路数)。 由元件的AR得到b条支路的电压电流关系。 15
支路电流法与支路电压法 ❖ 根据两类约束可以列出求解支路电流和支路电压的独 立方程。 15 元件的伏安特性 元件约束 支路约束 回路电压方程 节点电流方程 VAR KVL u KCL i = = 0 0 ❖由KCL列出n-1个独立节点电流方程(n是节点数)。 ❖由KVL列出b-(n-1)个独立回路电压方程(b是支路数)。 ❖由元件的VAR得到b条支路的电压电流关系

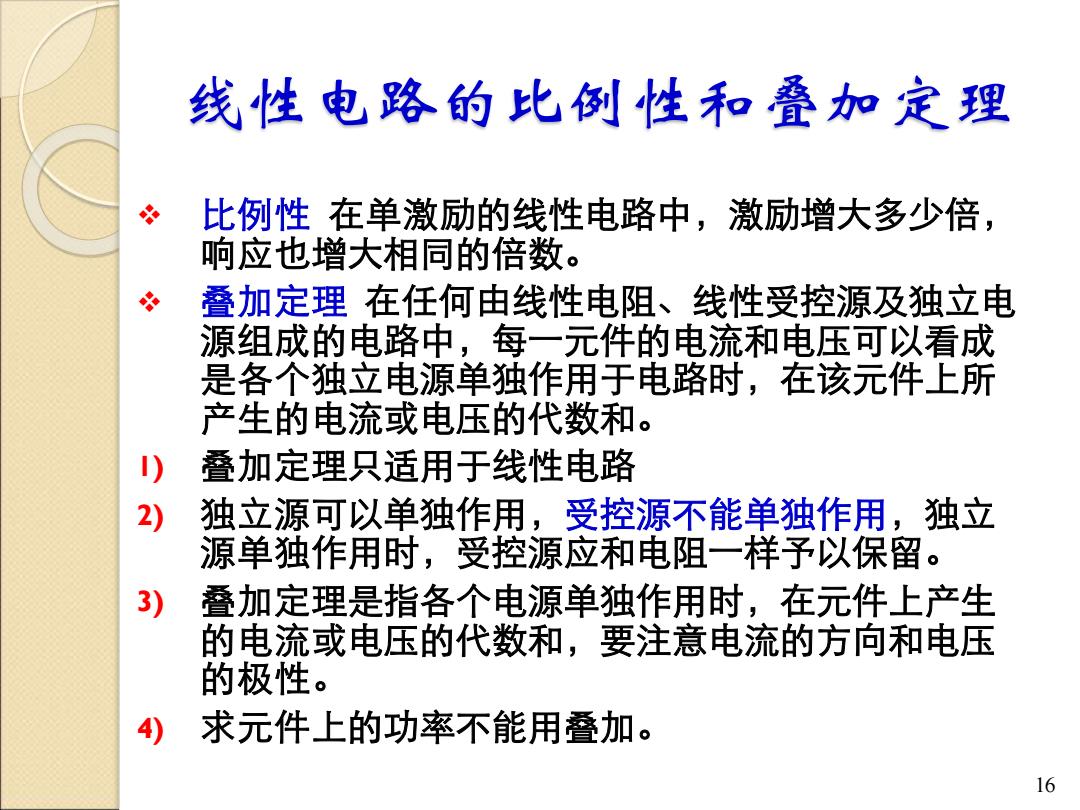

线性电路的比例性和叠加定理 比例性在单激励的线性电路中，激励增大多少倍， 响应也增大相同的倍数。 叠加定理在任何由线性电阻、线性受控源及独立电 源组成的电路中，每一元件的电流和电压可以看成 是各个独立电源单独作用于电路时，在该元件上所 产生的电流或电压的代数和。 ) 叠加定理只适用于线性电路 2) 独立源可以单独作用，受控源不能单独作用，独立 源单独作用时，受控源应和电阻一样予以保留。 3) 叠加定理是指各个电源单独作用时，在元件上产生 的电流或电压的代数和，要注意电流的方向和电压 的极性。 4) 求元件上的功率不能用叠加。 16
线性电路的比例性和叠加定理 ❖ 比例性 在单激励的线性电路中，激励增大多少倍， 响应也增大相同的倍数。 ❖ 叠加定理 在任何由线性电阻、线性受控源及独立电 源组成的电路中，每一元件的电流和电压可以看成 是各个独立电源单独作用于电路时，在该元件上所 产生的电流或电压的代数和。 1) 叠加定理只适用于线性电路 2) 独立源可以单独作用，受控源不能单独作用，独立 源单独作用时，受控源应和电阻一样予以保留。 3) 叠加定理是指各个电源单独作用时，在元件上产生 的电流或电压的代数和，要注意电流的方向和电压 的极性。 4) 求元件上的功率不能用叠加。 16
