电流、电压、功率及参考方向 关联参考方向：电流参考方向与电压参考极性相一致 冬 的方向。规定电流参考方向由电压参考极性的“+”端 流向“”端。 必如果采用关联参考方向，在图上只需标出电流参考方 向，或只标出电压参考极件。 ta】 (e) 7
电流、电压、功率及参考方向 ❖ 关联参考方向：电流参考方向与电压参考极性相一致 的方向。规定电流参考方向由电压参考极性的“+”端 流向“-”端。 ❖ 如果采用关联参考方向，在图上只需标出电流参考方 向，或只标出电压参考极件。 7
电流、电压、功率及参考方向 功率：单位时间内吸收的电能，能 量的变化率为功率 p(t)= dw udq L ui dt dt 必电流、电压取一致的参考方向，功 率取进入电路部分为参考方向，(t) >0，说明真实方向与参考方向一 致，即吸收功率。p(t)<0,i 说明 真实方向与参考方向相反，即放出 功率。 8
电流、电压、功率及参考方向 ❖ 功率：单位时间内吸收的电能，能 量的变化率为功率 ❖ 电流、电压取一致的参考方向，功 率取进入电路部分为参考方向，p(t) ＞0， 说明真实方向与参考方向一 致，即吸收功率。 p(t)＜0， 说明 真实方向与参考方向相反，即放出 功率。 8 ( ) ui dt udq dt dw p t = = =

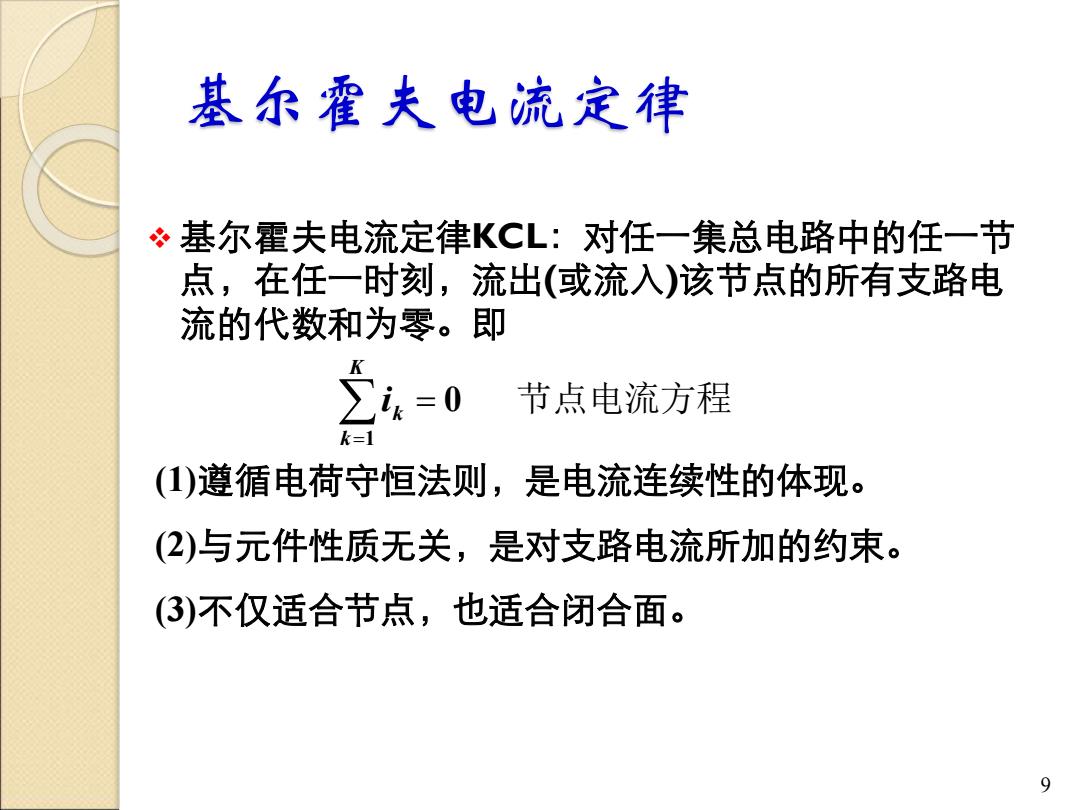

基尔霍夫电流定律 基尔霍夫电流定律KCL:对任一集总电路中的任一节 点，在任一时刻，流出（或流入）该节点的所有支路电 流的代数和为零。即 K =0 节点电流方程 k=1 (I)遵循电荷守恒法则，是电流连续性的体现。 (2)与元件性质无关，是对支路电流所加的约束。 (3)不仅适合节点，也适合闭合面。 9
基尔霍夫电流定律 ❖ 基尔霍夫电流定律KCL：对任一集总电路中的任一节 点，在任一时刻，流出(或流入)该节点的所有支路电 流的代数和为零。即 9 0 节点电流方程 1 = = K k k i (1)遵循电荷守恒法则，是电流连续性的体现。 (2)与元件性质无关，是对支路电流所加的约束。 (3)不仅适合节点，也适合闭合面
基尔霍夫电压定律 ?基尔霍夫电压定律KVL:对于任一集总电路中的任 一回路，在任一时刻，沿回路的所有支路电压降的代 数和为零。即 4=0 回路电压方程 k=1 ()遵循能量守恒法则，单位正电荷由回路的某点出发， 绕行一周又回到该点，获得或失去的总能量为零。 (2)与元件性质无关，是对支路电压所加的约束。 10
基尔霍夫电压定律 ❖ 基尔霍夫电压定律 KVL：对于任一集总电路中的任 一回路，在任一时刻，沿回路的所有支路电压降的代 数和为零。即 10 0 回路电压方程 1 = = K k uk (1) 遵循能量守恒法则，单位正电荷由回路的某点出发， 绕行一周又回到该点，获得或失去的总能量为零。 (2) 与元件性质无关，是对支路电压所加的约束
VAR-电阻元件 ÷电阻元件任何一个二端元件，如果 斜率 在任一时刻的电压u(t)和电流i(t)之 R>0 间的关系可以由u-平面上一条曲线 所决定，则此二端元件称为电阻元 件。 冬了 如果特性曲线是过原点的一条直线 则为线性电阻，否则称为非线性电 阻。如果特性曲线不随时间而变化， R 称为非时变电阻，否侧称为时变电 阻。 如取关联参考方凤t)则Ri(t 11
VAR-电阻元件 ❖ 电阻元件 任何一个二端元件，如果 在任一时刻的电压u(t)和电流i(t)之 间的关系可以由u-i平面上一条曲线 所决定，则此二端元件称为电阻元 件。 ❖ 如果特性曲线是过原点的一条直线， 则为线性电阻，否则称为非线性电 阻。如果特性曲线不随时间而变化， 称为非时变电阻，否则称为时变电 阻。 ❖ 如取关联参考方向，则 11 u(t)= Ri(t)
