上游充通大粤 SHANGHAI JIAO TONG UNIVERSITY 电路基础 第二章电路分析的基本方法 上海交通大学本科学位课程
电路基础 上海交通大学本科学位课程 第二章 电路分析的基本方法
上游文通大学 §2.13一端口电路的端口特性分析 SHANGHAI JIAO TONG UNIVERSITY 对电路进行端口特性分析既有实际意义，又有可操作性。 大电路拆分成由两个一端口电路组成： N N N2 大电路拆分成由两个一端口电路和一个二端口电路组成： N N u N uz N2 2
2 对电路进行端口特性分析既有实际意义，又有可操作性。 大电路拆分成由两个一端口电路组成： §2.13 一端口电路的端口特性分析 大电路拆分成由两个一端口电路和一个二端口电路组成：
上游充通大学 §2.13-端口电路的端口特性分析 SHANGHAI JIAO TONG UNIVERSITY 在给出一端口电路模型的情况下，一端口电路的端口特 性可以用端口电压-电流关系来加以描述，它表现为方 程或曲线的形式。 这种描述方法的意义，相当于一端口元件的约束关系。 当一端口电路内部情况不清楚时，可用实验方法求电路 的端口特性，也可以用等效电路来描述一端口电路的特 性。 一端口电路的端口特性是由电路本身的元件和结构决定的， 与外电路无关。 3
3 在给出一端口电路模型的情况下，一端口电路的端口特 性可以用端口电压电流关系来加以描述，它表现为方 程或曲线的形式。 这种描述方法的意义，相当于一端口元件的约束关系。 §2.13 一端口电路的端口特性分析 当一端口电路内部情况不清楚时，可用实验方法求电路 的端口特性，也可以用等效电路来描述一端口电路的特 性。 一端口电路的端口特性是由电路本身的元件和结构决定的， 与外电路无关
上游充通大学 §2.13一端口电路的端口特性分 SHANGHAI JIAO TONG UNIVERSITY 1、对于仅含电阻和/或受控源的一端口电路，其电压- 电流关系总可以表示为 u Ai A为一端口电路的等效电阻，1/A为一端口电路的等效电导。 一端口电路的端口特性可以在一端口电路的端口接任意 电路的情况下来求取。“外加电源法”是简单的最方法， 即在端口电路两端外接电流源或电压源求端口电压或端 口电流的方法。 这也是用实验方法确定端口特性的依据。 4
4 1、对于仅含电阻和/或受控源的一端口电路，其电压 电流关系总可以表示为 §2.13 一端口电路的端口特性分析 一端口电路的端口特性可以在一端口电路的端口接任意 电路的情况下来求取。 “外加电源法”是简单的最方法， 即在端口电路两端外接电流源或电压源求端口电压或端 口电流的方法。 这也是用实验方法确定端口特性的依据。 A为一端口电路的等效电阻，1/A为一端口电路的等效电导。 u Ai

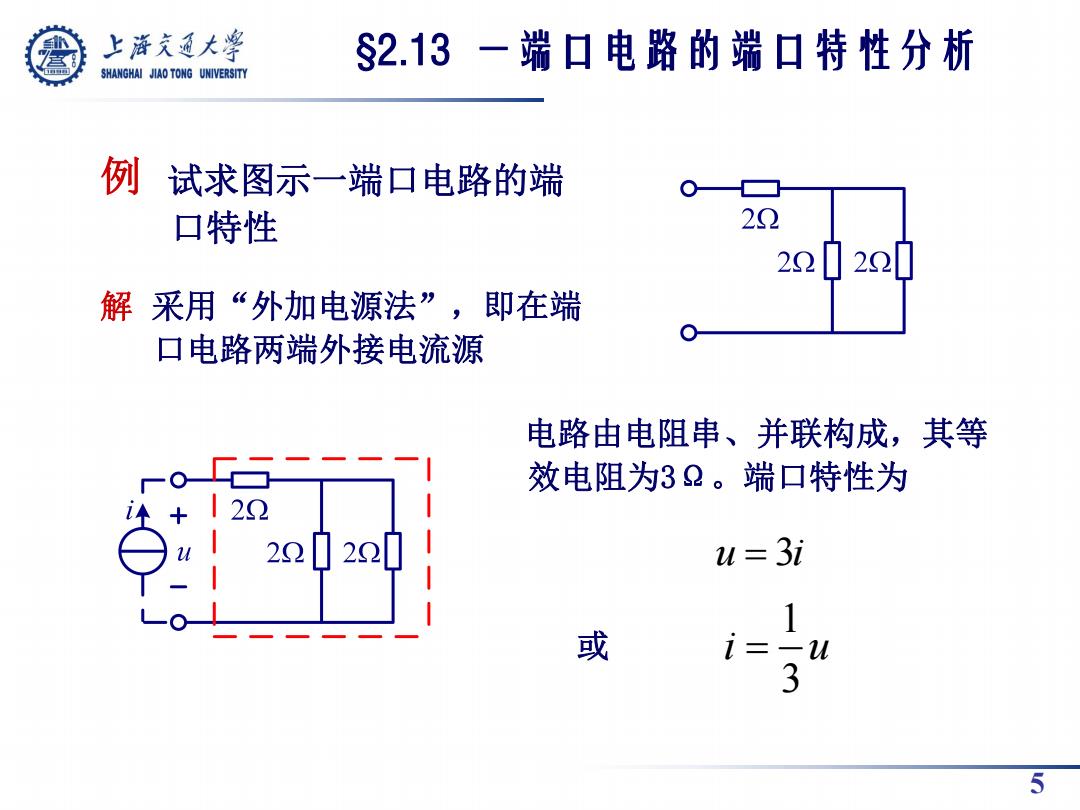

上游充通大兽 §2.13一端口电路的端口特性分析 SHANGHAI JIAO TONG UNIVERSITY 例试求图示一端口电路的端 口特性 22 220220 解采用“外加电源法”，即在端 口电路两端外接电流源 电路由电阻串、并联构成，其等 效电阻为32。端口特性为 122 u 220220 u 3i 1 或 i= 5
5 例 §2.13 一端口电路的端口特性分析 解 采用“外加电源法” ，即在端 口电路两端外接电流源 电路由电阻串、并联构成，其等 效电阻为3Ω。端口特性为 试求图示一端口电路的端 口特性 u 3i 或 1 3 i u
