上游充通大学 SHANGHAI JIAO TONG UNIVERSITY §1.3.1基尔霍夫定律 基本要求： 牢固掌握基尔霍夫定律 能正确熟练地应用KCL和KVL列写电路方 程 2
2 §1.3.1 基尔霍夫定律 牢固掌握基尔霍夫定律 基本要求： 能正确熟练地应用KCL和KVL列写电路方 程
上游充通大兽 SHANGHAI JIAO TONG UNIVERSITY S1.3.1基尔霍夫定律 基尔霍夫定律概括了电路中电流和电压分别遵循的基本规律， 是用以分析和计算电路的基本依据。 KCL适用于电路中的任一“节点”， KVL适用于电路中的任一“回路”。 1、有关术语 (1)支路：二端元件 (2)节点：元件的端点 (3)回路：电路中任一闭合路经 (4)网孔：内部不含组成回路以外支路的回路 (5)网络：含元件较多的电路 3
3 §1.3.1 基尔霍夫定律 1、有关术语 基尔霍夫定律概括了电路中电流和电压分别遵循的基本规律， 是用以分析和计算电路的基本依据。 KCL适用于电路中的任一“节点” ， KVL适用于电路中的任一“回路” 。 （1）支路：二端元件 （2）节点：元件的端点 （3）回路：电路中任一闭合路经 （4）网孔：内部不含组成回路以外支路的回路 （5）网络：含元件较多的电路

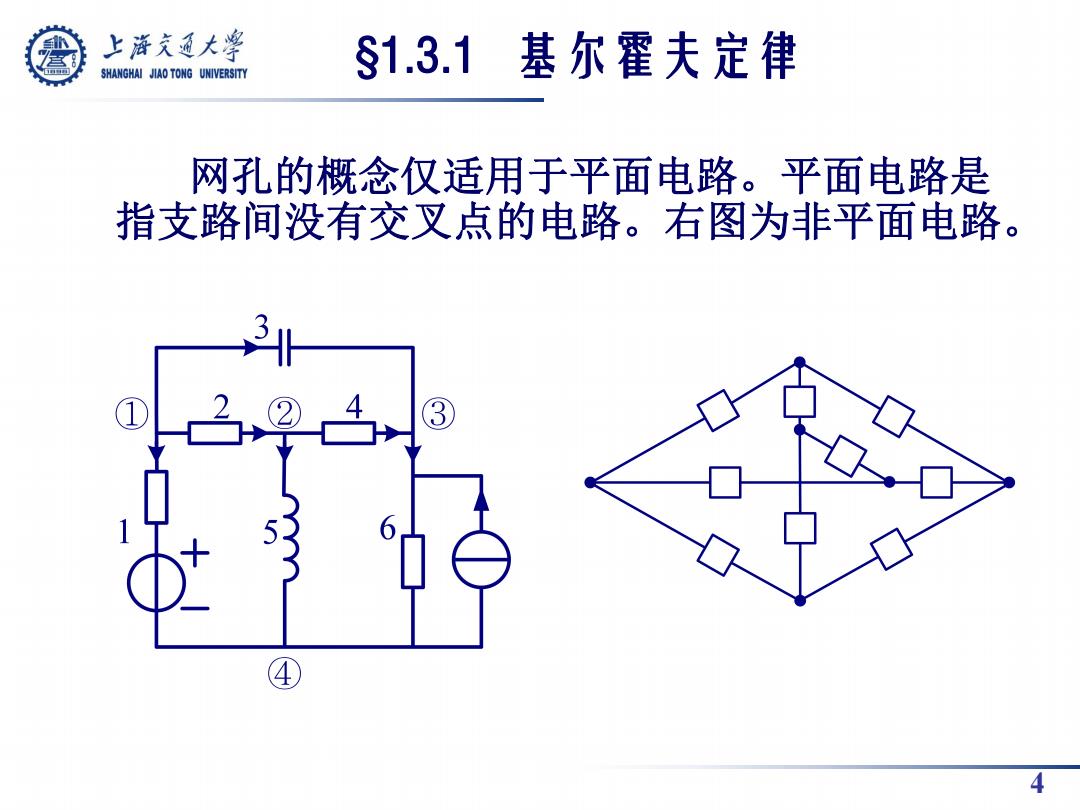

上游文通大学 SHANGHAI JIAO TONG UNIVERSITY §1.3.1基尔霍夫定律 网孔的概念仅适用于平面电路。平面电路是 指支路间没有交叉点的电路。右图为非平面电路。 ④ 4
4 网孔的概念仅适用于平面电路。平面电路是 指支路间没有交叉点的电路。右图为非平面电路。 §1.3.1 基尔霍夫定律
上游充通大学 SHANGHAI JIAO TONG UNIVERSITY S1.3.1基尔霍夫定律 2、基尔霍夫电流定律 (基尔霍夫第一定律)KCL 对于任一集中参数电路中的任一节点， 在任一瞬间，流出（或流入)该节点的 所有支路电流的代数和等于零。 ∑1：0)=0 k= KCL反映了电路中会合到任一节点的各电流 间相互约束关系。 5
5 2、基尔霍夫电流定律 对于任一集中参数电路中的任一节点， 在任一瞬间，流出（或流入）该节点的 所有支路电流的代数和等于零。 1 ( ) 0 n k k i t KCL反映了电路中会合到任一节点的各电流 间相互约束关系。 §1.3.1 基尔霍夫定律 （基尔霍夫第一定律） KCL
