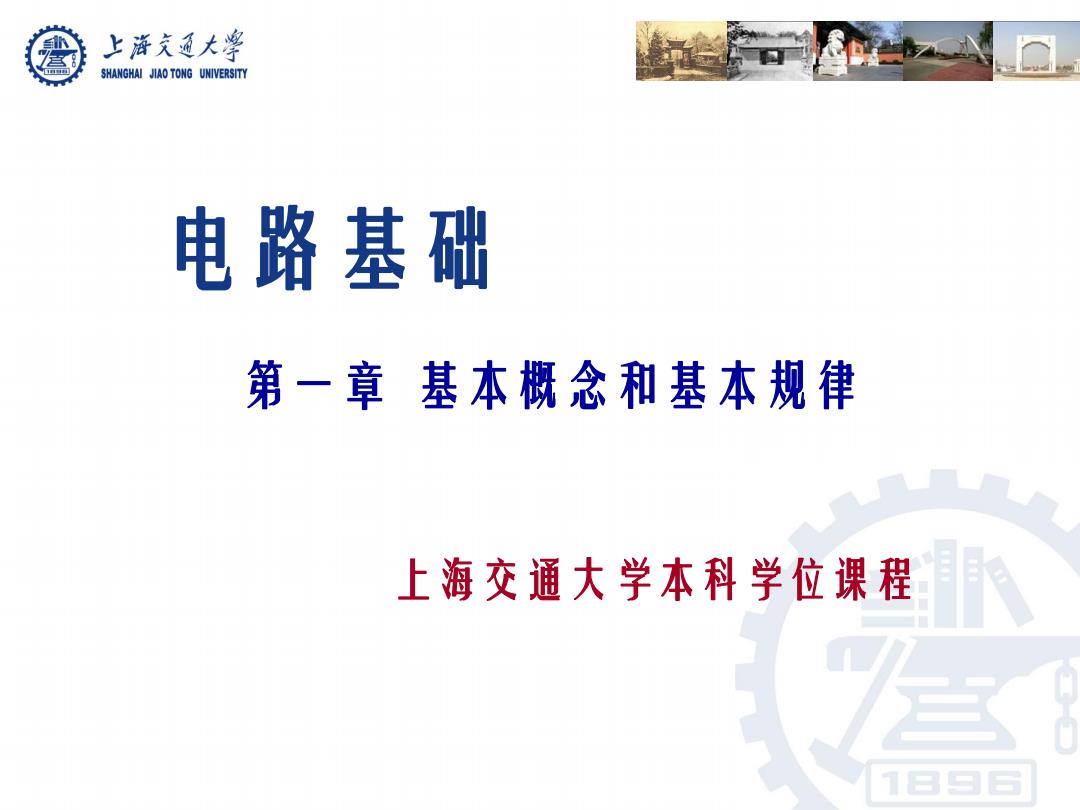

上游充通大学 SHANGHAI JIAO TONG UNIVERSITY 电路基础 第一章基本概念和基本规律 上海交通大学本科学位课程
电路基础 第一章 基本概念和基本规律 上海交通大学本科学位课程
上游充通大学 SHANGHAI JIAO TONG UNIVERSITY §1.4.2独立电源 ©电路元件可以分为两类，有源元件和无源元件 有源元件是向电路输入信号或是向电路提供能量 把向电路输入的信号叫激励信号，简称激励。经 过电路的传输、处理后输出的信号叫响应信号， 简称响应。 ©作为输出量，可以是电路任一部分的电压或电流 2
2 §1.4.2 独立电源 电路元件可以分为两类，有源元件和无源元件 有源元件是向电路输入信号或是向电路提供能量 把向电路输入的信号叫激励信号，简称激励。经 过电路的传输、处理后输出的信号叫响应信号， 简称响应。 作为输出量，可以是电路任一部分的电压或电流

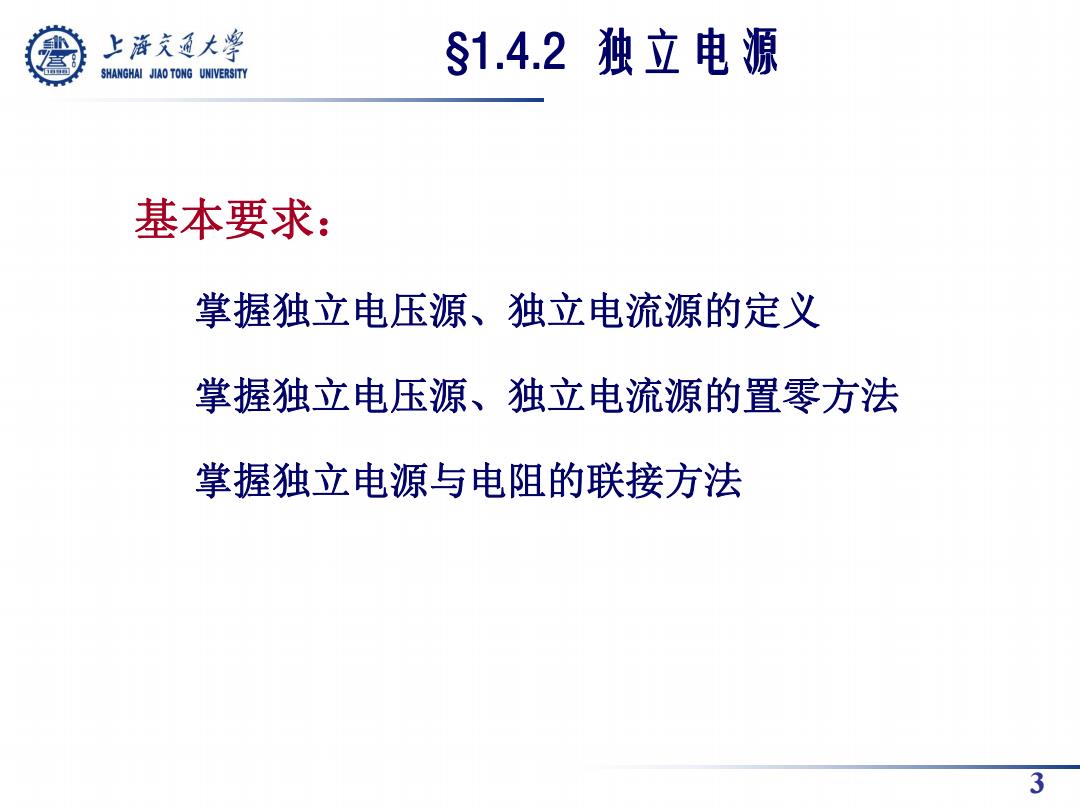

上游充通大学 §1.4.2独立电源 SHANGHAI JIAO TONG UNIVERSITY 基本要求： 掌握独立电压源、独立电流源的定义 掌握独立电压源、独立电流源的置零方法 掌握独立电源与电阻的联接方法 3
3 §1.4.2 独立电源 基本要求： 掌握独立电压源、独立电流源的定义 掌握独立电压源、独立电流源的置零方法 掌握独立电源与电阻的联接方法
上游充通大兽 §1.4.2独立电源 SHANGHAI JIAO TONG UNIVERSITY 电压源→其电压不受其它电压或电流的影响 独立电源 按物理特性区分 电流源一其电流不受其它电压或电流的影响 非独立电源（受控源）一其电压或电流受电路中另一部分电压或电流控制 1、独立电压源 （简称电压源） 定义：一个二端元件①不论流过它的电流为多少 ②它的端电压是常数U、或是一定的时间的函数s, 这样的电路元件称独立电压源。 任意 +一 电路 4
4 §1.4.2 独立电源 1、独立电压源（简称电压源） 电压源 其电压不受其它电压或电流的影响 独立电源 按物理特性区分 电流源 其电流不受其它电压或电流的影响 非独立电源(受控源) 其电压或电流受电路中另一部分电压或电流控制 定义：一个二端元件①不论流过它的电流为多少 ②它的端电压是常数US或是一定的时间的函数uS， 这样的电路元件称独立电压源

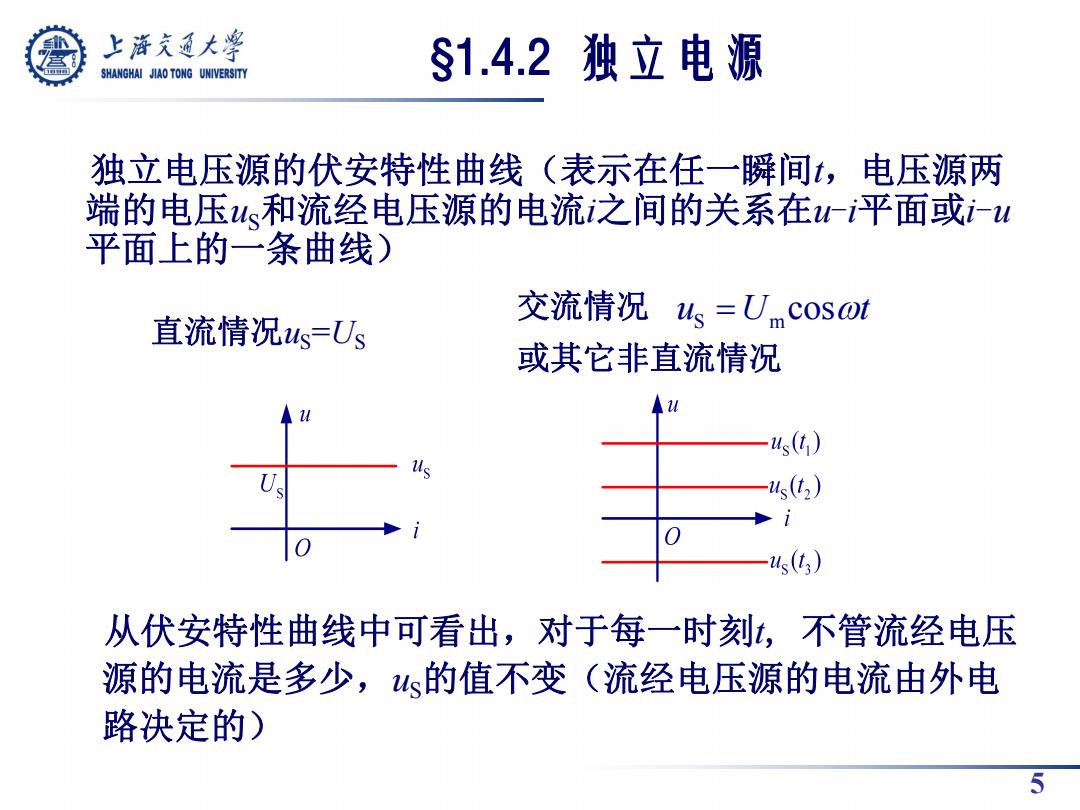

上游充通大学 SHANGHAI JIAO TONG UNIVERSITY §1.4.2独立电源 独立电压源的伏安特性曲线（表示在任一瞬间，电压源两 端的电压s和流经电压源的电流之间的关系在-平面或i-u 平面上的一条曲线) 直流情况s=Us 交流情况w、=U cosot 或其它非直流情况 4() s -4s(t2) i 4s() 从伏安特性曲线中可看出，对于每一时刻比，不管流经电压 源的电流是多少，s的值不变（流经电压源的电流由外电 路决定的) 5
5 独立电压源的伏安特性曲线（表示在任一瞬间t，电压源两 端的电压uS和流经电压源的电流i之间的关系在u-i平面或i-u 平面上的一条曲线） 直流情况uS=US 或其它非直流情况 交流情况 S m u U cost 从伏安特性曲线中可看出，对于每一时刻t, 不管流经电压 源的电流是多少，uS的值不变（流经电压源的电流由外电 路决定的） §1.4.2 独立电源
