上游充通大学 SHANGHAI JIAO TONG UNIVERSITY 电路基 础 第二章 电路分析的基本方法 上海交通大学本科学位课程
电路基础 上海交通大学本科学位课程 第二章 电路分析的基本方法
上游充通大学 SHANGHAI JIAO TONG UNIVERSITY 第二章电路分析的基本方法 基本要求： 电路的分类及定义 支路分析法 等效与等效电路的概念 线性非时变电阻电路的简化与等效变换 几种常用的等效变换：电阻的串并联、混联；等效电阻的 求取；独立电源的串并联，分裂与转移；含源支路的等效 变换；含受控源电路的等效变换；Y-△等效变换 具有对称性质电路的识别、简化方法 2
2 第二章 电路分析的基本方法 基本要求： 电路的分类及定义 线性非时变电阻电路的简化与等效变换 等效与等效电路的概念 几种常用的等效变换：电阻的串并联、混联；等效电阻的 求取；独立电源的串并联，分裂与转移；含源支路的等效 变换；含受控源电路的等效变换；Y-等效变换 支路分析法 具有对称性质电路的识别、简化方法

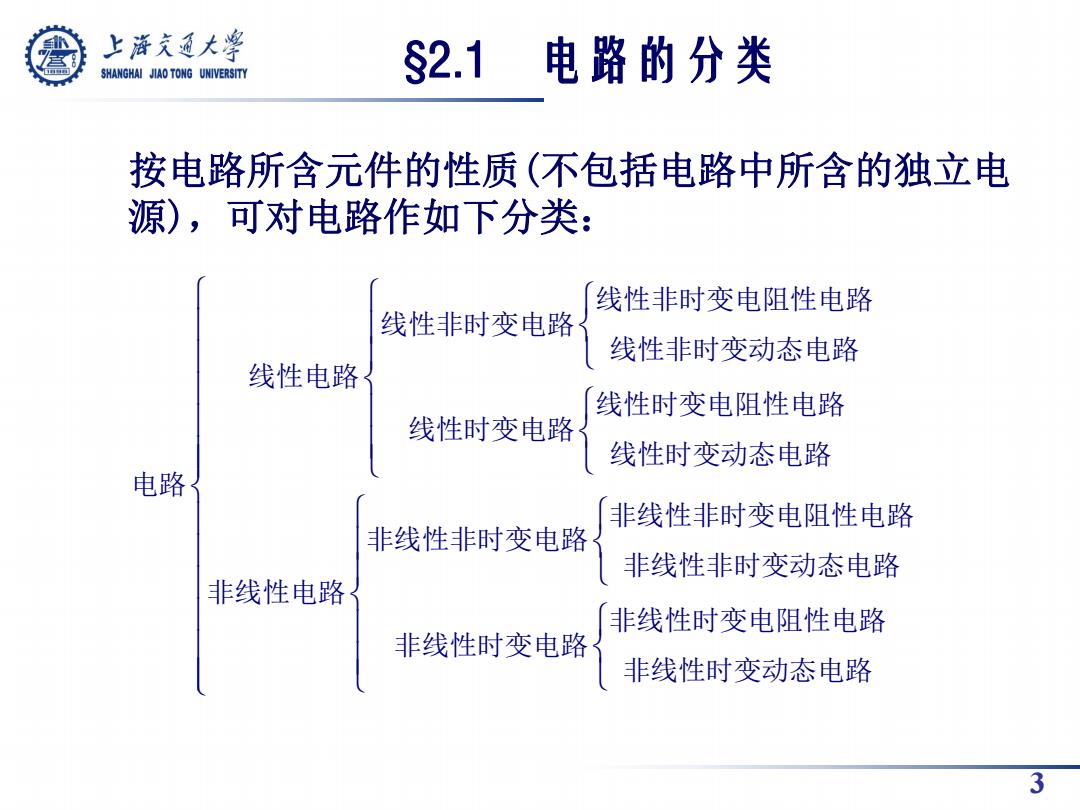

上游充通大兽 SHANGHAI JIAO TONG UNIVERSITY s2.1电路的分类 按电路所含元件的性质（不包括电路中所含的独立电 源)，可对电路作如下分类： 线性非时变电阻性电路 线性非时变电路 线性非时变动态电路 线性电路 线性时变电阻性电路 线性时变电路 线性时变动态电路 电路 非线性非时变电阻性电路 非线性非时变电路 非线性非时变动态电路 非线性电路 非线性时变电阻性电路 非线性时变电路 非线性时变动态电路 3
3 §2.1 电路的分类 按电路所含元件的性质(不包括电路中所含的独立电 源)，可对电路作如下分类： 线性非时变电阻性电路 线性非时变电路 线性非时变动态电路 线性电路 线性时变电阻性电路 线性时变电路 线性时变动态电路 电路 非线性非时变电阻性电路 非线性非时变电路 非线性非时变动态电路 非线性电路 非线性时变电阻性电路 非线性时变电路 非线性时变动态电路
上游充通大学 SHANGHAI JIAO TONG UNIVERSITY §2.2线性非时变电阻性电路的直接分析法 电路分析是指： 电路结构 由{元件特性 求、 支路电流 研究)电路性质 输入激励 支路电压 分析方法： KCL 电流 根据 KVL →列电路方程→解方程→ 电压 支路关系 u=f(i) i=g(u) 4
4 §2.2 线性非时变电阻性电路的直接分析法 电路分析是指： 电路结构 由 元件特性 输入激励 求 支路电流 支路电压 研究电路性质 分析方法： KCL KVL ( ) ( ) u f i i g u 根据 支路关系 列电路方程 解方程 电流 电压
上游充通大学 §2.2线性非时变电阻性电路的直接分析法 SHANGHAI JIAO TONG UNIVERSITY 例求右图所示网 络中各支路的电流 和电压。 1 分析：将电阻及与之 串连的电压源看作一 条支路，该电路有6 条支路，4个节点，7 个回路。 5
5 例 求右图所示网 络中各支路的电流 和电压。 分析：将电阻及与之 串连的电压源看作一 条支路，该电路有6 条支路，4个节点，7 个回路。 §2.2 线性非时变电阻性电路的直接分析法
