冲淋 洗瓶 机工 作循 环示 意图 冲洗 沥干 翻瓶 翻瓶
冲淋 洗瓶 机工 作循 环示 意图 冲洗 沥干 翻瓶 翻瓶
四、冲淋洗瓶机主要工作部件 ❖ (1)分配头 ❖ (2)喷阀 ❖ (3)夹瓶器 ❖ (4)翻瓶机构
四、冲淋洗瓶机主要工作部件 ❖ (1)分配头 ❖ (2)喷阀 ❖ (3)夹瓶器 ❖ (4)翻瓶机构

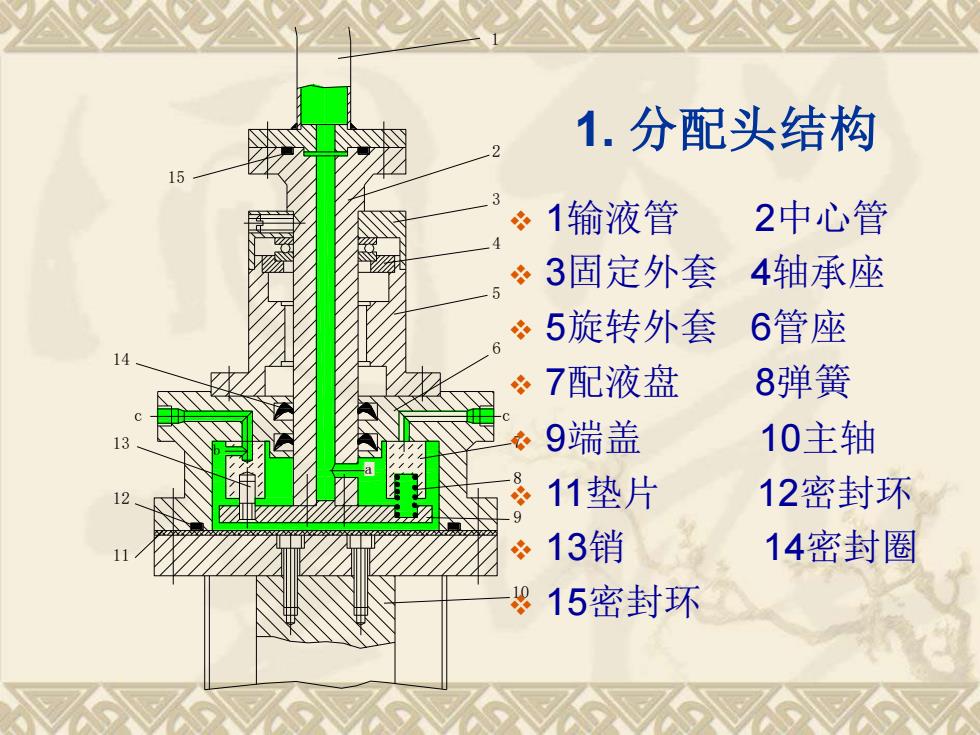

a b 1 2 3 4 5 6 15 7 8 9 10 14 13 12 11 c c 1. 分配头结构 ❖ 1输液管 2中心管 ❖ 3固定外套 4轴承座 ❖ 5旋转外套 6管座 ❖ 7配液盘 8弹簧 ❖ 9端盖 10主轴 ❖ 11垫片 12密封环 ❖ 13销 14密封圈 ❖ 15密封环
a b 1 2 3 4 5 6 15 7 8 9 10 14 13 12 11 c c 1. 分配头结构 ❖ 1输液管 2中心管 ❖ 3固定外套 4轴承座 ❖ 5旋转外套 6管座 ❖ 7配液盘 8弹簧 ❖ 9端盖 10主轴 ❖ 11垫片 12密封环 ❖ 13销 14密封圈 ❖ 15密封环
冲淋 洗瓶 机分 配头 清洗液由输液管1进入后从a口流出并充满 管座6的空腔，然后由配液盘7上的b口进入管 座上的通道，再由c口通过软管流向喷阀(c口 与喷阀的进口以软管连接)。 a b 2 3 4 5 6 15 7 8 9 14 13 12 c c
冲淋 洗瓶 机分 配头 清洗液由输液管1进入后从a口流出并充满 管座6的空腔，然后由配液盘7上的b口进入管 座上的通道，再由c口通过软管流向喷阀(c口 与喷阀的进口以软管连接)。 a b 2 3 4 5 6 15 7 8 9 14 13 12 c c
2 喷阀 ❖ 在随主轴旋转过程中，当阀芯1被固定凸轮 (图中未画出)压下时，进口d和出口e间的通 道即被打开，由分配头来的清洗液便从d口进 入喷阀，由e口喷向瓶内。 1阀芯 2密封圈 3阀座 4密封环 5弹簧 6弹簧座
2 喷阀 ❖ 在随主轴旋转过程中，当阀芯1被固定凸轮 (图中未画出)压下时，进口d和出口e间的通 道即被打开，由分配头来的清洗液便从d口进 入喷阀，由e口喷向瓶内。 1阀芯 2密封圈 3阀座 4密封环 5弹簧 6弹簧座
