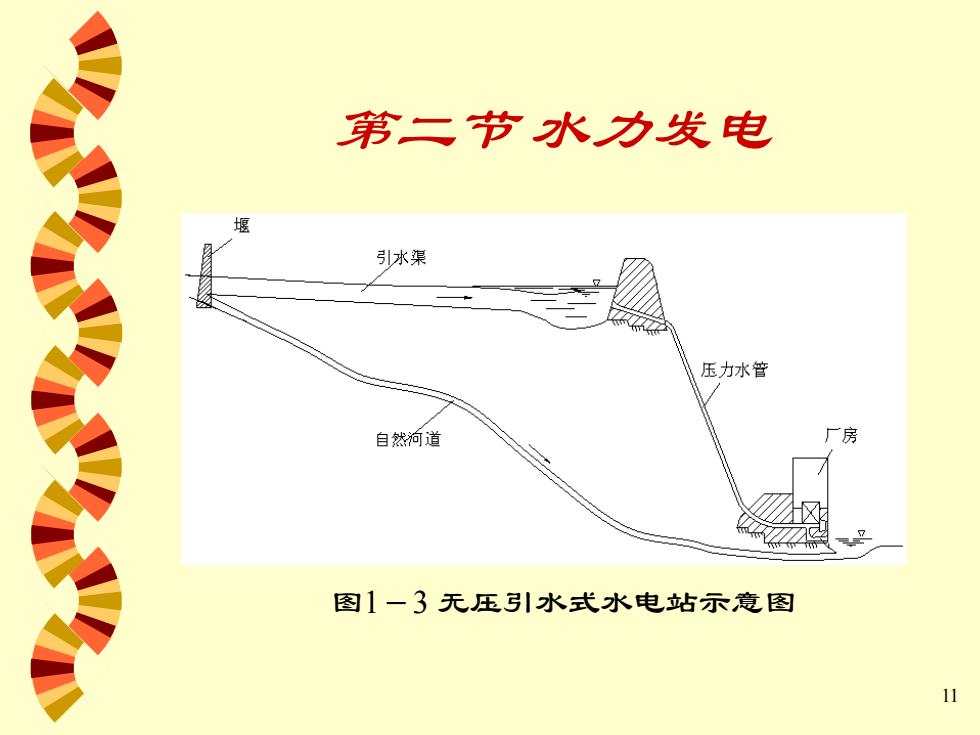

第二节水力发电 堰 引水渠 压力水管 自然狗道 房 图1一3无压引水式水电站示意图 11
11 第二节 水力发电 图1－3 无压引水式水电站示意图

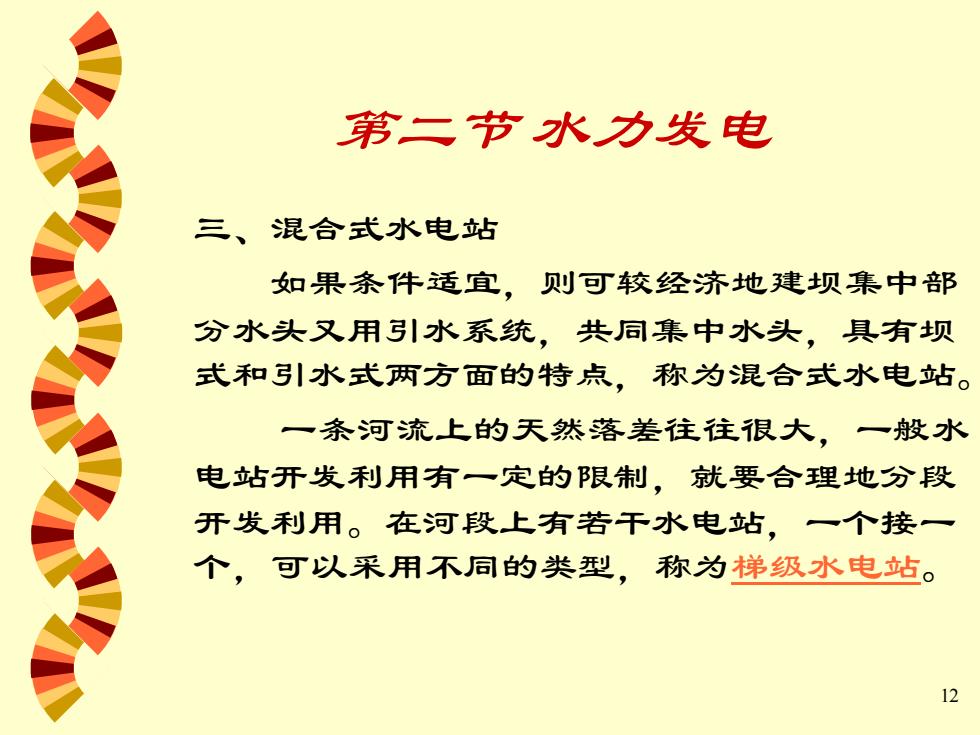

第二节水力发电 三、混合式水电站 如果条件适宜，则可较经济地建坝集中部 分水头又用引水系统，共同集中水头，具有坝 式和引水式两方面的特点，称为混合式水电站。 一条河流上的天然落差往往很大，一般水 电站开发利用有一定的限制，就要合理地分段 开发利用。在河段上有若干水电站，一个接一 个，可以采用不同的类型，称为梯级水电站。 12
12 第二节 水力发电 三、混合式水电站 如果条件适宜，则可较经济地建坝集中部 分水头又用引水系统，共同集中水头，具有坝 式和引水式两方面的特点，称为混合式水电站。 一条河流上的天然落差往往很大，一般水 电站开发利用有一定的限制，就要合理地分段 开发利用。在河段上有若干水电站，一个接一 个，可以采用不同的类型，称为梯级水电站

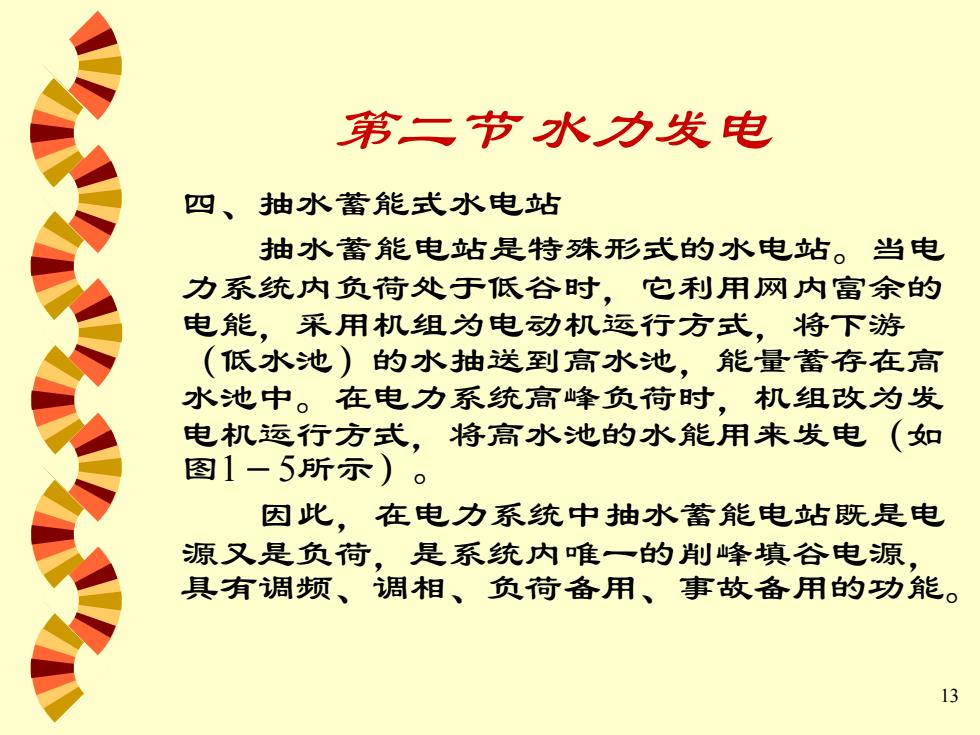

第二节水力发电 四、抽水蓄能式水电站 抽水蓄能电站是特殊形式的水电站。当电 力系统内负荷处于低谷时，它利用网内富余的 电能，采用机组为电动机运行方式，将下游 (低水池)的水抽送到高水池，能量蓄存在高 水池中。在电力系统高峰负荷时，机组改为发 电机运行方式，将高水池的水能用来发电（如 图1-5所示)。 因此，在电力系统中抽水蓄能电站既是电 源又是负荷，是系统内唯一的削峰填谷电源， 具有调频、调相、负荷备用、事故备用的功能。 13
13 第二节 水力发电 四、抽水蓄能式水电站 抽水蓄能电站是特殊形式的水电站。当电 力系统内负荷处于低谷时，它利用网内富余的 电能，采用机组为电动机运行方式，将下游 （低水池）的水抽送到高水池，能量蓄存在高 水池中。在电力系统高峰负荷时，机组改为发 电机运行方式，将高水池的水能用来发电（如 图1－5所示）。 因此，在电力系统中抽水蓄能电站既是电 源又是负荷，是系统内唯一的削峰填谷电源， 具有调频、调相、负荷备用、事故备用的功能

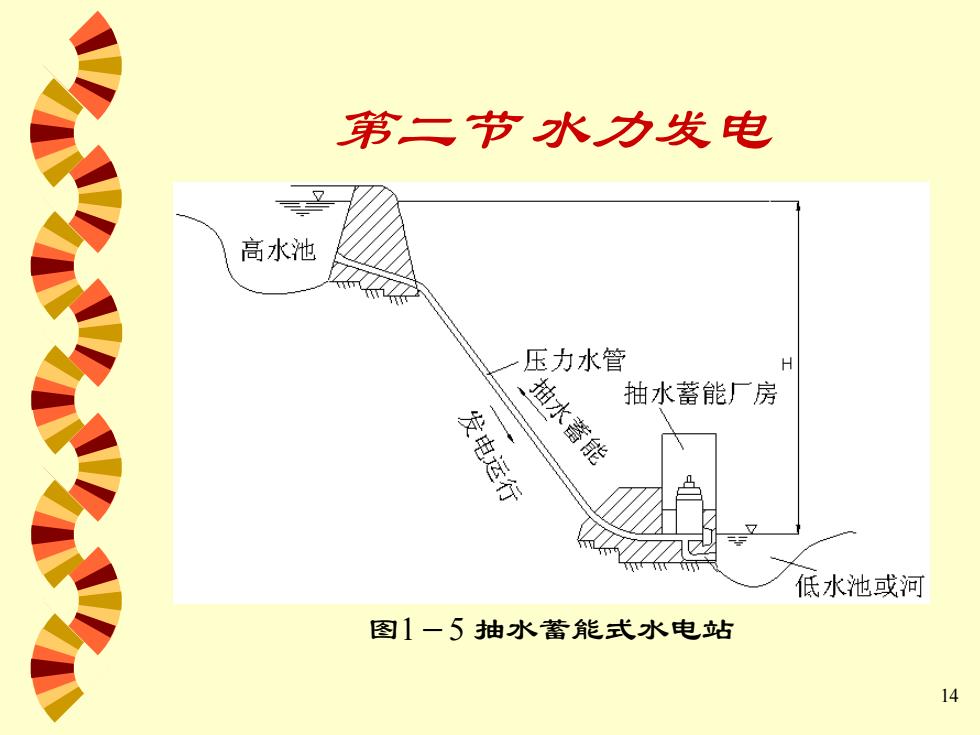

第二节水力发电 高水池 压力水管 发电运行 义抽水蓄能 抽水蓄能厂房 低水池或河 图1一5抽水蓄能式水电站 14
14 第二节 水力发电 图1－5 抽水蓄能式水电站

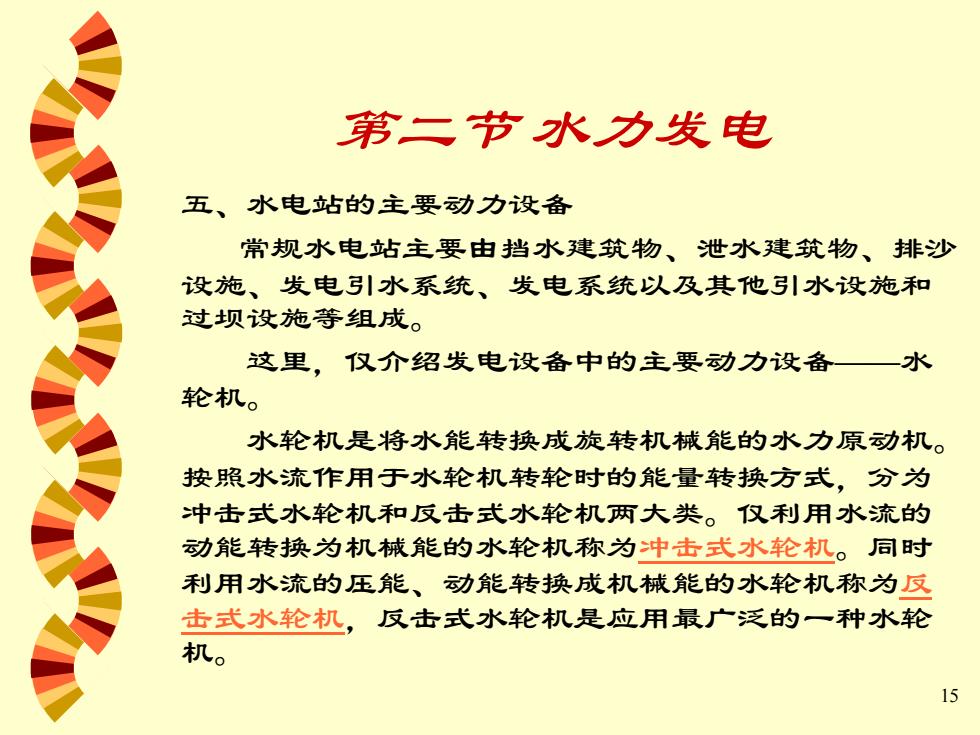

第二节水力发电 五、水电站的主要动力设备 常规水电站主要由挡水建筑物、泄水建筑物、排沙 设施、发电引水系统、发电系统以及其他引水设施和 过坝设施等组成。 这里，仅介绍发电设备中的主要动力设备 水 轮机。 水轮机是将水能转换成旋转机械能的水力原动机。 按照水流作用于水轮机转轮时的能量转换方式，分为 冲击式水轮机和反击式水轮机两大类。仅利用水流的 动能转换为机械能的水轮机称为冲击式水轮机。同时 利用水流的压能、动能转换成机械能的水轮机称为反 击式水轮机，反击式水轮机是应用最广泛的一种水轮 机o
15 第二节 水力发电 五、水电站的主要动力设备 常规水电站主要由挡水建筑物、泄水建筑物、排沙 设施、发电引水系统、发电系统以及其他引水设施和 过坝设施等组成。 这里，仅介绍发电设备中的主要动力设备——水 轮机。 水轮机是将水能转换成旋转机械能的水力原动机。 按照水流作用于水轮机转轮时的能量转换方式，分为 冲击式水轮机和反击式水轮机两大类。仅利用水流的 动能转换为机械能的水轮机称为冲击式水轮机。同时 利用水流的压能、动能转换成机械能的水轮机称为反 击式水轮机，反击式水轮机是应用最广泛的一种水轮 机
