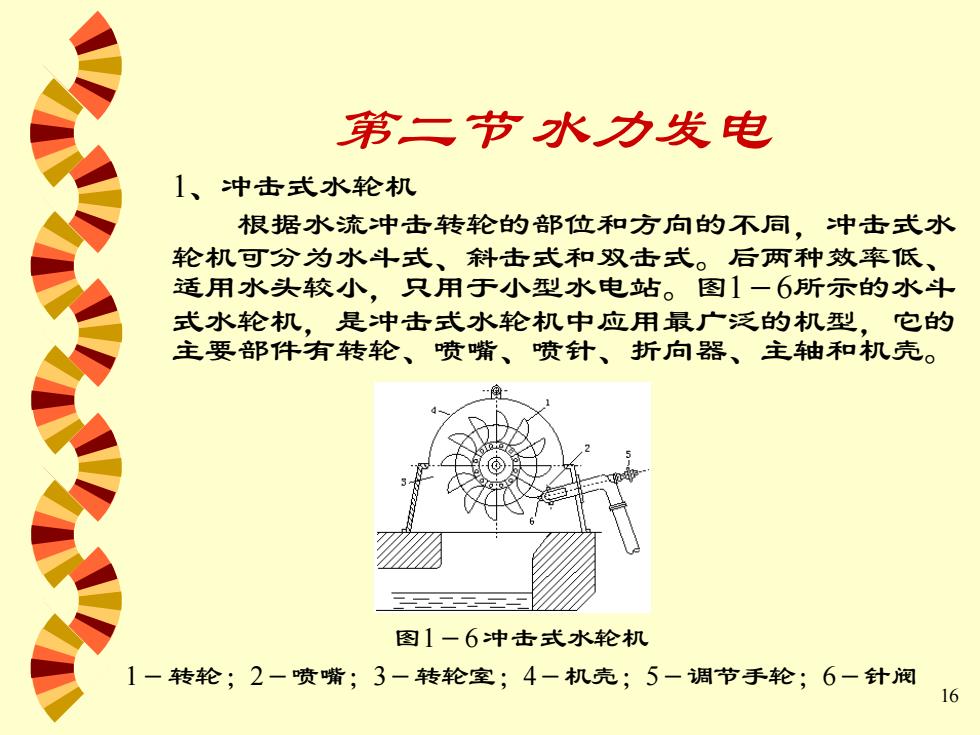

第二节水力发电 1、冲击式水轮机 根据水流冲击转轮的部位和方向的不同，冲击式水 轮机可分为水斗式、斜击式和双击式。后两种效率低、 适用水头较小，只用于小型水电站。图1一6所示的水斗 式水轮机，是冲击式水轮机中应用最广泛的机型，它的 主要部件有转轮、喷嘴、喷针、折向器、主轴和机壳。 图1一6冲击式水轮机 1一转轮；2一喷嘴；3一转轮室；4一机壳；5一调节手轮；6一针阀 16
16 第二节 水力发电 1、冲击式水轮机 根据水流冲击转轮的部位和方向的不同，冲击式水 轮机可分为水斗式、斜击式和双击式。后两种效率低、 适用水头较小，只用于小型水电站。图1－6所示的水斗 式水轮机，是冲击式水轮机中应用最广泛的机型，它的 主要部件有转轮、喷嘴、喷针、折向器、主轴和机壳。 图1－6 冲击式水轮机 1－转轮；2－喷嘴；3－转轮室；4－机壳；5－调节手轮；6－针阀

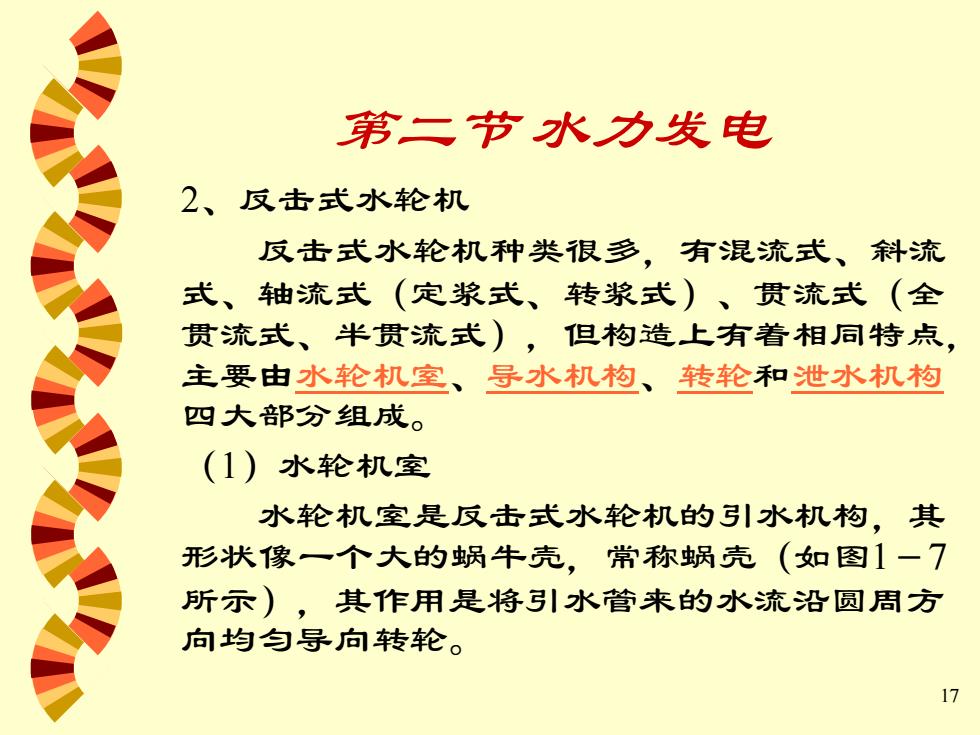

第二节水力发电 2、反击式水轮机 反击式水轮机种类很多，有混流式、斜流 式、轴流式（定浆式、转浆式）、贯流式（全 贯流式、半贯流式)，但构造上有着相同特点， 主要由水轮机室、导水机构、 转轮和泄水机构 四大部分组成。 (1)水轮机室 水轮机室是反击式水轮机的引水机构，其 形状像一个大的蜗牛壳，常称蜗壳（如图1一7 所示)，其作用是将引水管来的水流沿圆周方 向均匀导向转轮。 17
17 第二节 水力发电 2、反击式水轮机 反击式水轮机种类很多，有混流式、斜流 式、轴流式（定浆式、转浆式）、贯流式（全 贯流式、半贯流式），但构造上有着相同特点， 主要由水轮机室、导水机构、转轮和泄水机构 四大部分组成。 （1）水轮机室 水轮机室是反击式水轮机的引水机构，其 形状像一个大的蜗牛壳，常称蜗壳（如图1－7 所示），其作用是将引水管来的水流沿圆周方 向均匀导向转轮

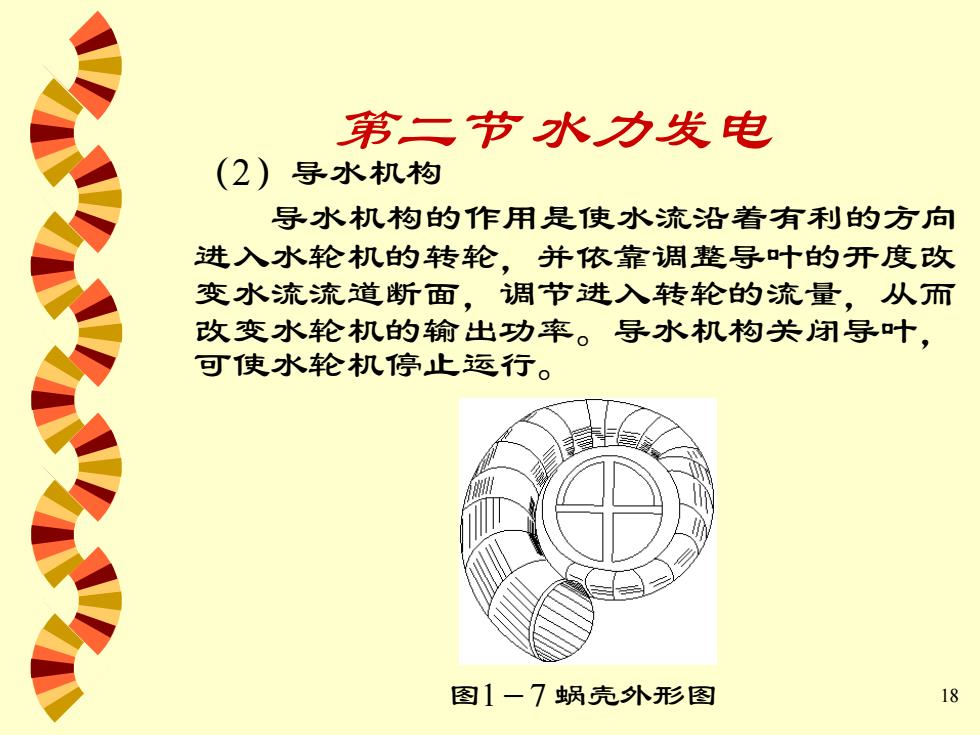

第二节水力发电 (2)导水机构 导水机构的作用是使水流沿着有利的方向 进入水轮机的转轮，并依靠调整导叶的开度改 变水流流道断面，调节进入转轮的流量，从而 改变水轮机的输出功率。导水机构关闭导叶， 可使水轮机停止运行。 图1一7蜗壳外形图 18
18 第二节 水力发电 （2）导水机构 导水机构的作用是使水流沿着有利的方向 进入水轮机的转轮，并依靠调整导叶的开度改 变水流流道断面，调节进入转轮的流量，从而 改变水轮机的输出功率。导水机构关闭导叶， 可使水轮机停止运行。 图1－7 蜗壳外形图

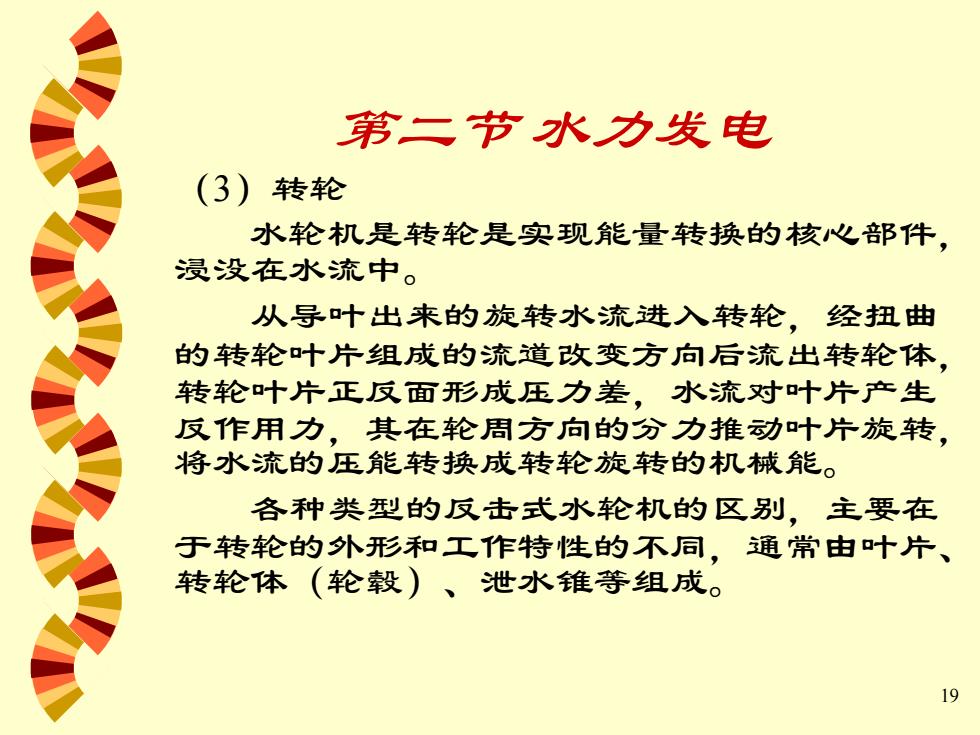

第二节水力发电 (3)转轮 水轮机是转轮是实现能量转换的核心部件， 浸没在水流中。 从导叶出来的旋转水流进入转轮，经扭曲 的转轮叶片组成的流道改变方向后流出转轮体， 转轮叶片正反面形成压力差，水流对叶片产生 反作用力，其在轮周方向的分力推动叶片旋转， 将水流的压能转换成转轮旋转的机械能。 各种类型的反击式水轮机的区别，主要在 于转轮的外形和工作特性的不同，通常由叶片、 转轮体（轮毂)、泄水锥等组成。 19
19 第二节 水力发电 （3）转轮 水轮机是转轮是实现能量转换的核心部件， 浸没在水流中。 从导叶出来的旋转水流进入转轮，经扭曲 的转轮叶片组成的流道改变方向后流出转轮体， 转轮叶片正反面形成压力差，水流对叶片产生 反作用力，其在轮周方向的分力推动叶片旋转， 将水流的压能转换成转轮旋转的机械能。 各种类型的反击式水轮机的区别，主要在 于转轮的外形和工作特性的不同，通常由叶片、 转轮体（轮毂）、泄水锥等组成
第二节水力发电 (4)尾水管 尾水管（如图1-8所示）是水流流过水轮机 的最后部件，连接转轮与下游水面的泄水机构， 也称吸出管。由于转轮出口的水流还有剩余动 能未被利用，尾水管的作用就是回收部分动能 提高水轮机的效率，并将水排至下游。 转轮 MMIAM 直锥段 弯头段 扩散段 图1一8尾水管示意图 20
20 第二节 水力发电 （4）尾水管 尾水管（如图1-8所示）是水流流过水轮机 的最后部件，连接转轮与下游水面的泄水机构， 也称吸出管。由于转轮出口的水流还有剩余动 能未被利用，尾水管的作用就是回收部分动能 提高水轮机的效率，并将水排至下游。 图1－8 尾水管示意图
