实验一直流他励电动机启动和调速实验 一.实验目的 1.加深理解直流他励电动机的启动特性。 二.预习要点 1.直流他励电动机的启动特性是什么？为限制其启动电流，一般有哪些方法？ 2。直流他励电动机的调速方法有哪些？ 3.怎样可以改变直流他励电动机的转向？ 4.什么是直流他励电动机的机械特性？其表达式是怎样的？ 三.实验项目 1.直流他励电动机的启动。 2.改变电枢回路的调节电阻R1来调节直流他励电动机的转速。 3.改变电枢供电电压U来调节直流他励电动机的转速。 4.直流他励电动机的转向改变。 5.绘制直流他励电动机机械特性曲线图。 四.实验设备及仪器 1.教学实验台主控制屏 2.电机导轨及测功机、转速转矩测量(NMEL-13 3.直流并励电动机M03 4.直流电机仪表、电源(NMEL-18)(位于实验台主控制屏的下部 5.电机起动箱(NMEL-09)

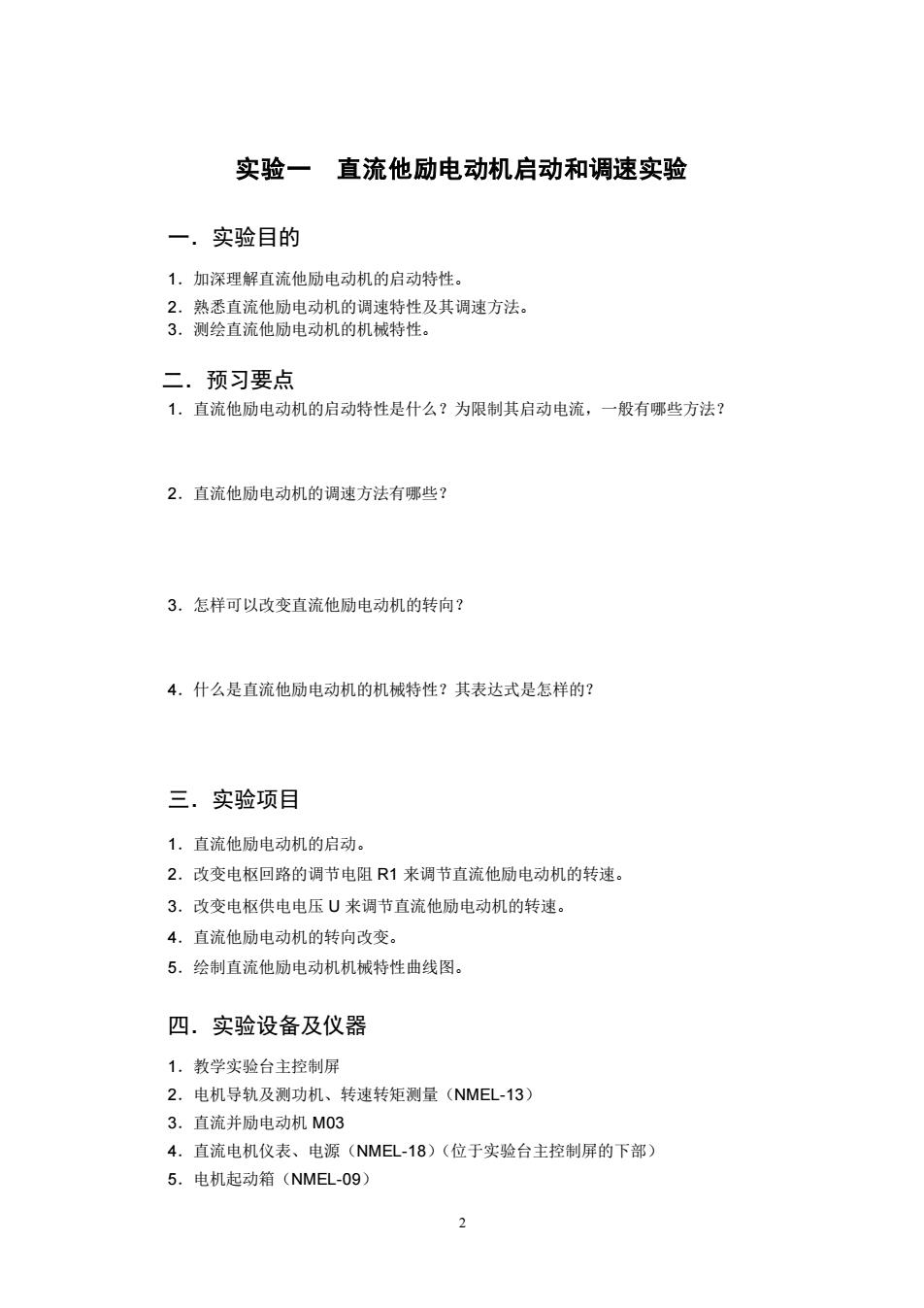

2 实验一 直流他励电动机启动和调速实验 一．实验目的 1．加深理解直流他励电动机的启动特性。 2．熟悉直流他励电动机的调速特性及其调速方法。 3．测绘直流他励电动机的机械特性。 二．预习要点 1．直流他励电动机的启动特性是什么？为限制其启动电流，一般有哪些方法？ 2．直流他励电动机的调速方法有哪些？ 3．怎样可以改变直流他励电动机的转向？ 4．什么是直流他励电动机的机械特性？其表达式是怎样的？ 三．实验项目 1．直流他励电动机的启动。 2．改变电枢回路的调节电阻 R1 来调节直流他励电动机的转速。 3．改变电枢供电电压 U 来调节直流他励电动机的转速。 4．直流他励电动机的转向改变。 5．绘制直流他励电动机机械特性曲线图。 四．实验设备及仪器 1．教学实验台主控制屏 2．电机导轨及测功机、转速转矩测量（NMEL-13） 3．直流并励电动机 M03 4．直流电机仪表、电源（NMEL-18）（位于实验台主控制屏的下部） 5．电机起动箱（NMEL-09）
五.实验说明及操作步骤 1.接线 直流电动机w03 可 直流稳压电源 (V) 电机民磁 (涡流机) (G 功机加裁 NMEL-13 图11直流他励电动机接线图 R:电枢调节电阻(NMEL-O9) R:磁场调节电阻(NMEL-O9) M:直流并励电动机M03 G:涡流测功机 可调直流稳压电源和直流电机励磁电源均位于NMEL-18。 V:可调直流稳压电源自带电压表 A:可调直流稳压电源自带电流表 4:毫安表，位于直流电机励磁电源部 按图1-1接线，检查M、G之间是否用联轴器联接好，电机导轨和NMEL-13的连接线 是香接好，电动机励磁回路接线是香牢靠，仪表的量程，极性是香正确选择。 测功机加载控制位于NMEL-13,由“转矩设定"电位器进行调节。实验开始时，将 NMEL-13"转速控制和“转矩控制"选择开关板向“转矩控制，“转矩设定”电位器逆时针旋到 底，以使电机的负载为零，使电机一开始处于空载状态。 2.直流他动电动机的启动 直流他励电动机启动时，首先要先将电机电枢调节电阻R调至最大，磁场调节电阻R 调至最小。 问：为什么开始要将电机电枢调节电阻R调至最大，磁场调节电阻R:调至 最小？ 答：
3 五．实验说明及操作步骤 1．接线 图 1-1 直流他励电动机接线图 R：电枢调节电阻（NMEL-09） Rf：磁场调节电阻（NMEL-09） M：直流并励电动机 M03 G：涡流测功机 可调直流稳压电源和直流电机励磁电源均位于 NMEL-18。 V：可调直流稳压电源自带电压表 A：可调直流稳压电源自带电流表 mA：毫安表，位于直流电机励磁电源部。 按图 1-1 接线，检查 M、G 之间是否用联轴器联接好，电机导轨和 NMEL-13 的连接线 是否接好，电动机励磁回路接线是否牢靠，仪表的量程，极性是否正确选择。 测功机加载控制位于 NMEL-13，由“转矩设定”电位器进行调节。实验开始时，将 NMEL-13“转速控制”和“转矩控制”选择开关板向“转矩控制”，“转矩设定”电位器逆时针旋到 底，以使电机的负载为零，使电机一开始处于空载状态。 2．直流他励电动机的启动 直流他励电动机启动时，首先要先将电机电枢调节电阻 R 调至最大，磁场调节电阻 Rf 调至最小。 问：为什么开始要将电机电枢调节电阻 R 调至最大，磁场调节电阻 Rf 调至 最小？ 答：
合上控制屏的漏电保护器，按次序按下绿色“闭合"按钮开关，先打开励磁申源船形开关 再打开可调直流电源船形开关，按下复位按钮，此时，直流电源的绿色工作发光二极管亮 指示直流电压己建立，旋转电压调节电位器，使可调直流稳压电源输出220V电压。启动后， 将电枢电阻R调至最小，使电机正常工作。 注意：如果需要直流他励电机停机时，必须先切断电枢电源，然后断开励磁电源。同 时，必须将电枢串联电阻R调回最大值，励磁回路串联的电阻R:调到最小值，给下次起动 作好准备。 3.他励电动机的调速特性 (1)改变串入电动机M03电枢回路的调节电阻R,观察转速的变化情况： 问愿：当改变电枢回路调节电阻尺时，电机的转速发生怎么的变化？为什 (2)改变由入申动机励磁同路的调节电阻R:观察转速的变化情况， 间愿：当成变励磁回路调节电阻凡！时，电机的转速发生怎么的变化？为什 么？ (3)调节转矩设定电位器，使电机在不同的载荷下运行，注意转矩不要超过1.1N.m, 观察转速变化情况填写表1-1。 表1-1 转矩从0N.m到1.1N.m平均取六组值 序号 1 2 3 4 5 6 转矩(N.m) 转速(r/min) 并用描点法绘制出直流他励电动机的机械特性曲线：
4 合上控制屏的漏电保护器，按次序按下绿色“闭合”按钮开关，先打开励磁电源船形开关、 再打开可调直流电源船形开关，按下复位按钮，此时，直流电源的绿色工作发光二极管亮， 指示直流电压已建立，旋转电压调节电位器，使可调直流稳压电源输出 220V 电压。启动后， 将电枢电阻 R 调至最小，使电机正常工作。 注意：如果需要直流他励电机停机时，必须先切断电枢电源，然后断开励磁电源。同 时，必须将电枢串联电阻 R 调回最大值，励磁回路串联的电阻 Rf 调到最小值，给下次起动 作好准备。 3．他励电动机的调速特性 （1）改变串入电动机 M03 电枢回路的调节电阻 R，观察转速的变化情况； 问题：当改变电枢回路调节电阻 R 时，电机的转速发生怎么的变化？为什 么？ （2）改变串入电动机励磁回路的调节电阻 Rf 观察转速的变化情况； 问题：当改变励磁回路调节电阻 Rf 时，电机的转速发生怎么的变化？为什 么？ （3）调节转矩设定电位器，使电机在不同的载荷下运行，注意转矩不要超过 1.1N.m， 观察转速变化情况填写表 1-1。 表 1-1 转矩从 0 N.m 到 1.1 N.m 平均取六组值 序号 1 2 3 4 5 6 转矩（N.m） 转速（r/min） 并用描点法绘制出直流他励电动机的机械特性曲线：
