机械工程测试枝术基础 第三章削就装置的基牵特性 第三章测试装置的基本特性 §3.1概述 §3.2测试系统的静态特性 §3.3测试系统的动态特性 §3.4系统实现不失真测量的条件 §3.5典型系统的频率响应特性 §3.6测试系统动态特性参数获取方法 §3.7组成测试系统应考虑的因素 China university of petroleum(Huadong) 中国石油大学（华东）机电工程学院2
China university of petroleum (Huadong) 中国石油大学（华东）机电工程学院 机械工程测试技术基础 第三章 测试装置的基本特性 2 第三章 测试装置的基本特性 §3.1 概述 §3.2 测试系统的静态特性 §3.3 测试系统的动态特性 §3.4 系统实现不失真测量的条件 §3.5 典型系统的频率响应特性 §3.6 测试系统动态特性参数获取方法 §3.7 组成测试系统应考虑的因素 ▼ ▼ ▼ ▼ ▼ ▼ ▼
机械工程测试枝术基础 第三章测试装置的基牵特性 §3.1概述 1.测试系统 被测对家 传感器 中间变换 显示、记录 电量 装置 电量数字量 装置 物理量 测试系统是执行测试任务的传感器、仪器和设备的总称。 定义：完成某种物理量的测量而由具有某一种或多种变换 特性的物理装置构成的总体。 China university ofpetroleum (Huadong) 中国石油大学（华东）机电工程学院3
China university of petroleum (Huadong) 中国石油大学（华东）机电工程学院 机械工程测试技术基础 第三章 测试装置的基本特性 3 §3.1 概述 测试系统是执行测试任务的传感器、仪器和设备的总称。 1. 测试系统 定义：完成某种物理量的测量而由具有某一种或多种变换 特性的物理装置构成的总体

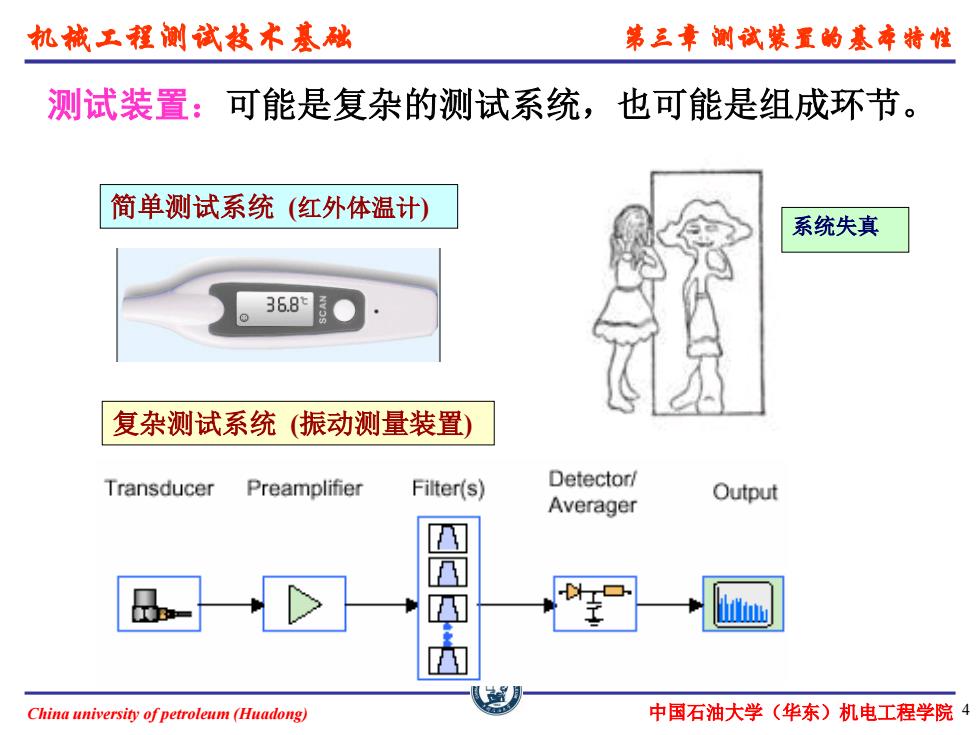

机械工程测试枝术基础 第三章削就装置的基牵特性 测试装置：可能是复杂的测试系统，也可能是组成环节。 简单测试系统（红外体温计） 系统失真 3689 复杂测试系统（振动测量装置） Transducer Preamplifier Filter(s) Detector/ Averager Output China university of petroleum(Huadong) 中国石油大学（华东）机电工程学院4
China university of petroleum (Huadong) 中国石油大学（华东）机电工程学院 机械工程测试技术基础 第三章 测试装置的基本特性 4 简单测试系统 (红外体温计) 复杂测试系统 (振动测量装置) 系统失真 测试装置：可能是复杂的测试系统，也可能是组成环节
机械工程测试枝术基础 第三章测试装置的基李特性 测试系统的传递特性：由自身的物理结构所决定的测试系统 对信号传递变换的影响特性。 输入（激励） 测试系统 输出（响应） (对信号的传递特性) x(t) y(t) 测试系统分析中的三类问题： 1)当输入、输出是可测量的（已知）时，可通过它们推断系统的传输特性。 (系统辨识) 2)当系统特性已知，输出可测量时，可推导出该输出的输入量。（反求） 工程测试中最常见的问题。 3)若输入和系统特性已知，则可推断和估计系统的输出量。（预测） China university of petroleum(Huadong) 中国石油大学（华东）机电工程学院5
China university of petroleum (Huadong) 中国石油大学（华东）机电工程学院 机械工程测试技术基础 第三章 测试装置的基本特性 5 测试系统的传递特性: 由自身的物理结构所决定的测试系统 对信号传递变换的影响特性。 输入(激励) 输出(响应) x(t) y(t) 测试系统 (对信号的传递特性) 3) 若输入和系统特性已知，则可推断和估计系统的输出量。(预测) 测试系统分析中的三类问题： 1) 当输入、输出是可测量的(已知)时，可通过它们推断系统的传输特性。 (系统辨识) 2) 当系统特性已知，输出可测量时，可推导出该输出的输入量。 (反求) 工程测试中最常见的问题

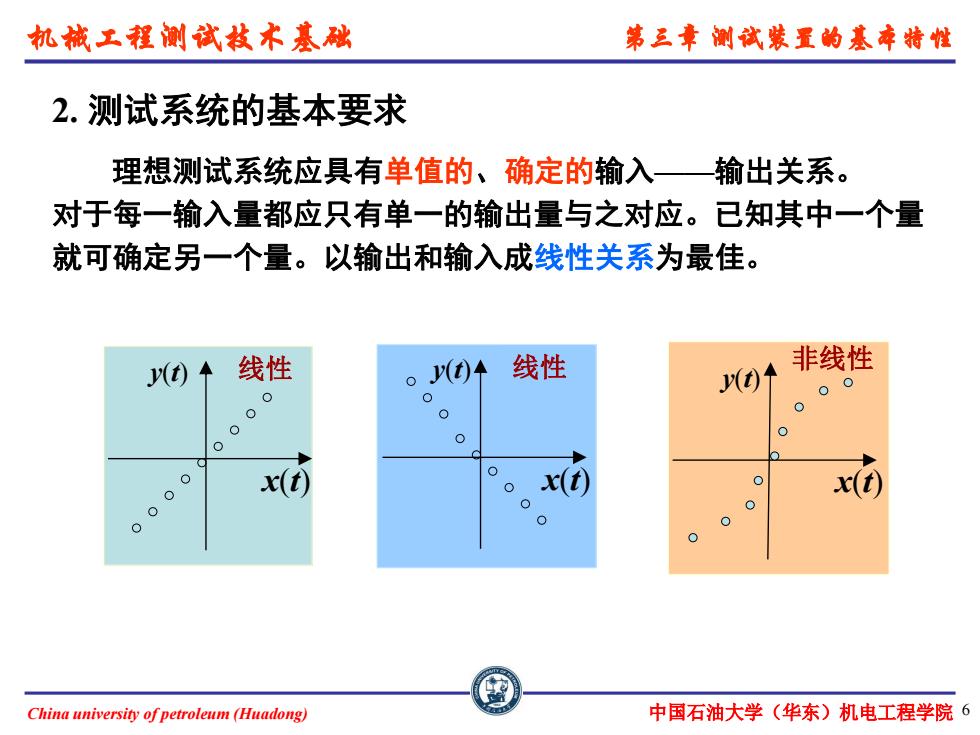

机械工程测试枝术基础 第三章削欲装置的基车特性 2.测试系统的基本要求 理想测试系统应具有单值的、确定的输入—输出关系。 对于每一输入量都应只有单一的输出量与之对应。已知其中一个量 就可确定另一个量。以输出和输入成线性关系为最佳。 y(t) 线性 线性 非线性 00 ● x(t) x(t) x(t) 0 China university of petroleum(Huadong) 中国石油大学（华东）机电工程学院6
China university of petroleum (Huadong) 中国石油大学（华东）机电工程学院 机械工程测试技术基础 第三章 测试装置的基本特性 6 2. 测试系统的基本要求 理想测试系统应具有单值的、确定的输入——输出关系。 对于每一输入量都应只有单一的输出量与之对应。已知其中一个量 就可确定另一个量。以输出和输入成线性关系为最佳。 x(t) y(t) 线性 y(t) 线性 x(t) 非线性 y(t) x(t)
