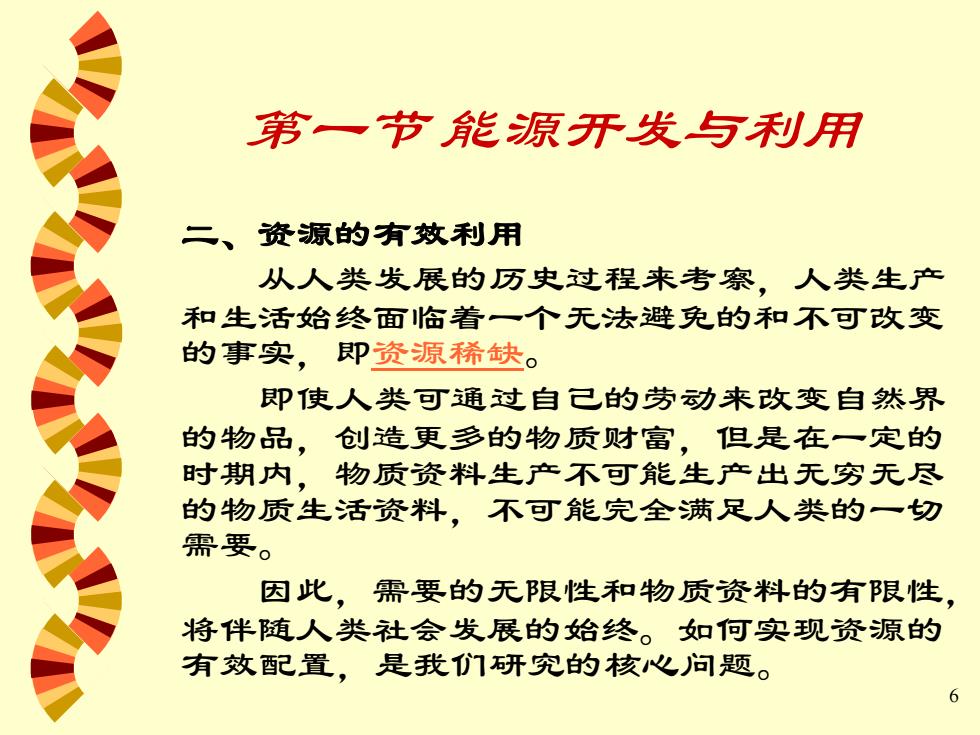

第一节能源开发与利用 二、 资源的有效利用 从人类发展的历史过程来考察，人类生产 和生活始终面临着一个无法避免的和不可改变 的事实，即资源稀缺。 即使人类可通过自己已的劳动来改变自然界 的物品，创造更多的物质财富，但是在一定的 时期内，物质资料生产不可能生产出无穷无尽 的物质生活资料，不可能完全满足人类的一切 需要。 因此，需要的无限性和物质资料的有限性， 将伴随人类社会发展的始终。如何实现资源的 有效配置，是我们研究的核心问题。 6
6 第一节 能源开发与利用 二、资源的有效利用 从人类发展的历史过程来考察，人类生产 和生活始终面临着一个无法避免的和不可改变 的事实，即资源稀缺。 即使人类可通过自己的劳动来改变自然界 的物品，创造更多的物质财富，但是在一定的 时期内，物质资料生产不可能生产出无穷无尽 的物质生活资料，不可能完全满足人类的一切 需要。 因此，需要的无限性和物质资料的有限性， 将伴随人类社会发展的始终。如何实现资源的 有效配置，是我们研究的核心问题

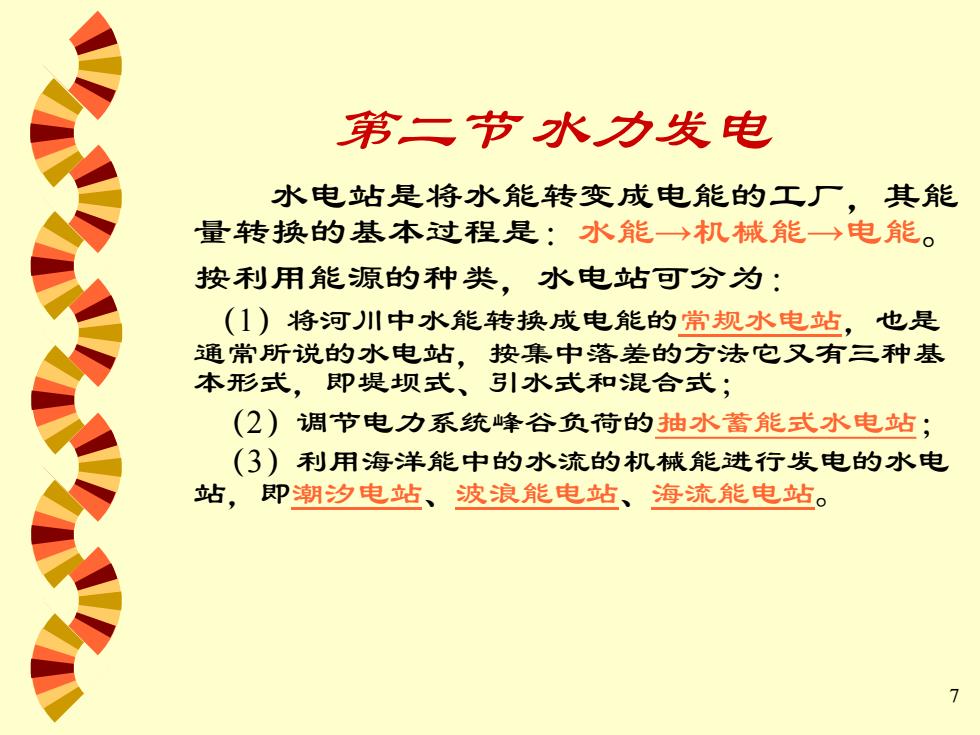

第二节水力发电 水电站是将水能转变成电能的工厂，其能 量转换的基本过程是：水能→机械能→电能。 按利用能源的种类，水电站可分为： (1)将河川中水能转换成电能的常规水电站，也是 通常所说的水电站，按集中落差的方法它又有三种基 本形式，即堤坝式、引水式和混合式； (2)调节电力系统峰谷负荷的抽水蓄能式水电站； (3)利用海洋能中的水流的机械能进行发电的水电 站，即潮汐电站、波浪能电站、海流能电站。 7
7 第二节 水力发电 水电站是将水能转变成电能的工厂，其能 量转换的基本过程是：水能→机械能→电能。 按利用能源的种类，水电站可分为： （1）将河川中水能转换成电能的常规水电站，也是 通常所说的水电站，按集中落差的方法它又有三种基 本形式，即堤坝式、引水式和混合式； （2）调节电力系统峰谷负荷的抽水蓄能式水电站； （3）利用海洋能中的水流的机械能进行发电的水电 站，即潮汐电站、波浪能电站、海流能电站

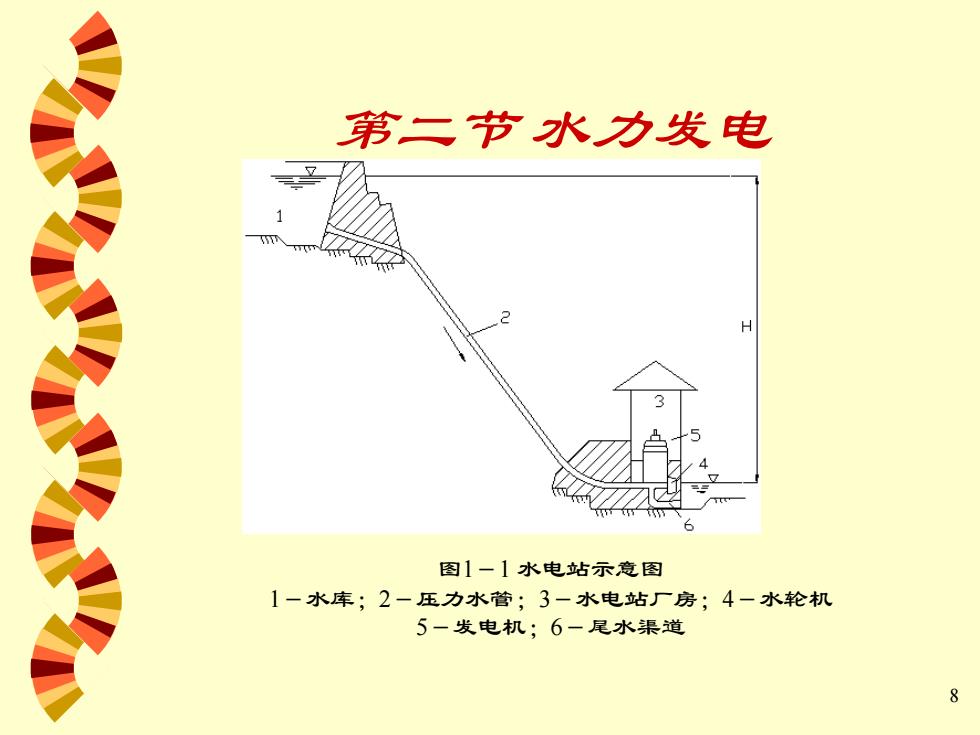

第二节水力发电 图1一1水电站示意图 1一水库；2一压力水管；3一水电站厂房；4一水轮机 5一发电机；6一尾水渠道 8
8 第二节 水力发电 图1－1 水电站示意图 1－水库；2－压力水管；3－水电站厂房；4－水轮机 5－发电机；6－尾水渠道
第二节水力发电 一、坝式水电站 在河道上拦河筑坝建水库拾高上游水位，集中 发电水头，并利用水库调节流量生产电能的水电厂， 称为坝式水电站。按照水电站厂房与坝的相对位置 的不同，坝式水电站可分为河床式和坝后式两种基 本型式。 二、引水式水电站 在河流中上游，河流多弯曲或河道坡降较陡的 河段，修筑较短的引水明渠或隧道（无压或有压) 集中水头，用引水管把水引入河段下游的水电站， 这称作引水式水电站（无压或有压)。还可以利用 相邻两条河流的高程差，进行跨河流引水发电。如 图1-3所示。 9
9 第二节 水力发电 一、坝式水电站 在河道上拦河筑坝建水库抬高上游水位，集中 发电水头，并利用水库调节流量生产电能的水电厂， 称为坝式水电站。按照水电站厂房与坝的相对位置 的不同，坝式水电站可分为河床式和坝后式两种基 本型式。 二、引水式水电站 在河流中上游，河流多弯曲或河道坡降较陡的 河段，修筑较短的引水明渠或隧道（无压或有压） 集中水头，用引水管把水引入河段下游的水电站， 这称作引水式水电站（无压或有压）。还可以利用 相邻两条河流的高程差，进行跨河流引水发电。如 图1－3所示
第二节水力发电 流流坝 发电机 进水口 水轮机 图1一2河床式水电站示意图 10
10 第二节 水力发电 图1－2 河床式水电站示意图
