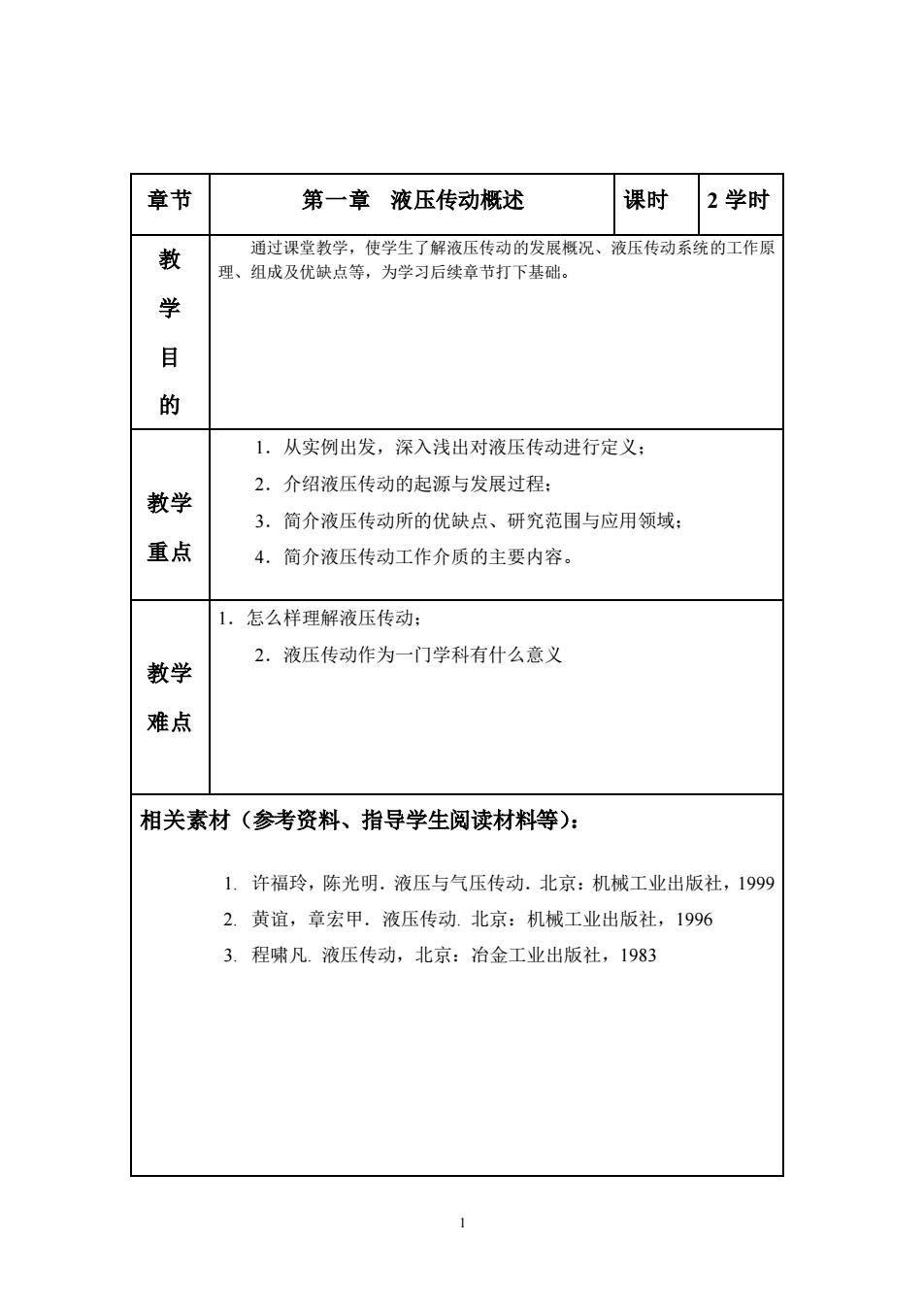

章节 第一章液压传动概述 课时2学时 教 通过课堂教学，使学生了解液压传动的发展概况、液压传动系统的工作原 理、组成及优缺点等，为学习后续章节打下基础 学 令 的 1.从实例出发，深入浅出对液压传动进行定义： 2.介绍液压传动的起源与发展过程： 教学 3.简介液压传动所的优缺点、研究范围与应用领域： 重点 4.简介液压传动工作介质的主要内容。 1.怎么样理解液压传动： 2.液压传动作为一门学科有什么意义 教学 难点 相关素材（参考资料、指导学生阅读材料等）： 1.许福玲，陈光明.液压与气压传动.北京：机械工业出版社，1999 2.黄谊，章宏甲.液压传动.北京：机械工业出版社，1996 3.程啸凡.液压传动，北京：治金工业出版社，1983
1 章节 第一章 液压传动概述 课时 2 学时 教 学 目 的 通过课堂教学，使学生了解液压传动的发展概况、液压传动系统的工作原 理、组成及优缺点等，为学习后续章节打下基础。 教学 重点 1．从实例出发，深入浅出对液压传动进行定义； 2．介绍液压传动的起源与发展过程； 3．简介液压传动所的优缺点、研究范围与应用领域； 4．简介液压传动工作介质的主要内容。 教学 难点 1．怎么样理解液压传动； 2．液压传动作为一门学科有什么意义 相关素材（参考资料、指导学生阅读材料等）： 1. 许福玲，陈光明．液压与气压传动．北京：机械工业出版社，1999 2. 黄谊，章宏甲．液压传动. 北京：机械工业出版社，1996 3. 程啸凡. 液压传动，北京：冶金工业出版社，1983
教师授课思路、设问及讲解要点 一、引言 液压传动相对于机械传动来说，是一门新学科，从17世纪中叶帕 斯卡提出静压传动原理算起，液压传动仅有二百多年的历史。二战期 间及战后，由于军事及建设需求的刺激，液压技术日趋成熟。 二、教学内容正文（含讲课内容、提问设计、课堂练习等） 教 第一节液压传动的发展概况 1.1.1液压传动的定义 冰 传动机构通常分为机械传动、电气传动、和流体传动机构。流体 传动是以流体为工作介质进行能量转换、传递和控制的传动。它包括 为 液压传动、液力传动和气压传动。 型 液体传动：以液体为工作介质来进行能量传递的。液体包括油和 水。 液压传动：是利用液体的压力能来传递动力的。 液力传动：是利用液体的动能来传递动力的。 1.1.2液压传动的发展概况 17世纪中叶帕斯卡提出静压传递原理 18世纪末英国制成第一台水压机 19世纪炮塔转位器、六角车床和磨床 第二次世界大战兵器（功率大、反应快） 战后转向民用，机械、工程、农业、汽车 现在国外20世纪60年代后发展为一门完整的自动化技术。 95%工程机械、90%数控加工中心、95%以上的自动生产线采用 液压传动。 采用液压传动的程度成为衡量一个国家工业水平的重要标志。 第二节液压传动的工作原理 1.2.1液压传动的工作原理 液压连通器 液压千斤顶
2 教 学 过 程 教师授课思路、设问及讲解要点 一、 引言 液压传动相对于机械传动来说，是一门新学科，从 17 世纪中叶帕 斯卡提出静压传动原理算起，液压传动仅有二百多年的历史。二战期 间及战后，由于军事及建设需求的刺激，液压技术日趋成熟。 二、教学内容正文（含讲课内容、提问设计、课堂练习等） 第一节 液压传动的发展概况 1.1.1 液压传动的定义 传动机构通常分为机械传动、电气传动、和流体传动机构。流体 传动是以流体为工作介质进行能量转换、传递和控制的传动。它包括 液压传动、液力传动和气压传动。 液体传动：以液体为工作介质来进行能量传递的。液体包括油和 水。 液压传动：是利用液体的压力能来传递动力的。 液力传动：是利用液体的动能来传递动力的。 1.1.2 液压传动的发展概况 17 世纪中叶 帕斯卡提出静压传递原理 18 世纪末 英国制成第一台水压机 19 世纪 炮塔转位器、六角车床和磨床 第二次世界大战 兵器（功率大、反应快） 战后转向民用，机械、工程、农业、汽车 现在国外 20 世纪 60 年代后发展为一门完整的自动化技术。 95%工程机械、90%数控加工中心、95%以上的自动生产线采用 液压传动。 采用液压传动的程度成为衡量一个国家工业水平的重要标志。 第二节 液压传动的工作原理 1.2.1 液压传动的工作原理 液压连通器 液压千斤顶
磨床工作台液压系统原理图 ☒ 米 丽 教 学 过 程 1.2.2液压系统的组成 动力元件、执行元件、控制元件、辅助元件 123液压系统的图形符号 GB/T786.1一93规定职能符号表示的液压系统图 在一般情况下，液压系统原理图的绘制都用职能符号表示。 职能符号都以元件的静止位置或零位表示。 第三节液压传动的优、缺点 1.3.1液压传动系统的主要优点 1.体积小、重量轻、结构紧凑。 2.无级调速，调速范围宽。 3.易于实现自动化。 4.液压装置工作平稳，易实现快速启动、制动、频繁换向。 5.液压元件已实现了标准化、系列化和通用化，有利于总体布 置设计。 6液压装置操纵方便，易于防止超载，元件得到自然润滑，寿命 长。 13.2液压传动系统的主要缺点 1.不能保证严格的传动比。 2.效率低，不宜于作远距离大功率传动
3 教 学 过 程 磨床工作台液压系统原理图 1.2.2 液压系统的组成 动力元件、执行元件、控制元件、辅助元件 1.2.3 液压系统的图形符号 GB/T786.1—93 规定 职能符号表示的液压系统图 在一般情况下，液压系统原理图的绘制都用职能符号表示。 职能符号都以元件的静止位置或零位表示。 第三节 液压传动的优、缺点 1.3.1 液压传动系统的主要优点 1. 体积小、重量轻、结构紧凑。 2. 无级调速，调速范围宽。 3.易于实现自动化。 4.液压装置工作平稳，易实现快速启动、制动、频繁换向。 5.液压元件已实现了标准化、系列化和通用 化，有利于总体布 置设计。 6.液压装置操纵方便，易于防止超载，元件得到自然润滑，寿命 长。 1.3.2 液压传动系统的主要缺点 1. 不能保证严格的传动比。 2. 效率低，不宜于作远距离大功率传动
教 3.油温和负载的变化直接影响速度的稳定性 4.制造工艺要求高，所以成本高。 头 5.液压系统发生故障时，不易检查和排除。 点 6.液压系统要求有单独的油源 三、总结与巩固 程 1.小结 本章主要阐述液压传动的定义、液压传动系统的组成、液压传动 的优缺点 2.考核知识点 2.1液压传动的定义 2.2液压传动系统的组成 2.3液压传动的优缺点 3考核要求 3.1液压传动的定义 3.2液压传动系统的组成 3.3液压传动的优缺点 4.思考题 1.什么叫液压传动、液力传动？ 2.液压传动系统由那几部分组成？ 3液压传动有哪些优缺点？ 教 通过理论与实验教学，参观实物等，基本达到了教学目标要求。 学 令 记
4 教 学 过 程 3. 油温和负载的变化直接影响速度的稳定性。 4. 制造工艺要求高，所以成本高。 5. 液压系统发生故障时，不易检查和排除。 6. 液压系统要求有单独的油源。 三、总结与巩固 1.小结 本章主要阐述液压传动的定义、液压传动系统的组成、液压传动 的优缺点。 2.考核知识点 2.1 液压传动的定义 2.2 液压传动系统的组成 2.3 液压传动的优缺点 3.考核要求 3.1 液压传动的定义 3.2 液压传动系统的组成 3.3 液压传动的优缺点 4.思考题 1.什么叫液压传动、液力传动？ 2.液压传动系统由那几部分组成? 3.液压传动有哪些优缺点？ 教 学 后 记 通过理论与实验教学，参观实物等，基本达到了教学目标要求
