第九章电力工程设计
1 第九章 电力工程设计
第一节电气工程制图的基本知识 图样作为“工程界的语言”，必须要有一 些统一的规定，以利于生产和交流技术思想。 电气工程图是一类比较特殊的图样，它有其本 身的许多规定，除此之外，还必须遵守“机械 制图”、“建筑制图”等方面的有关规定。 实际工程的电气接线是靠电气图纸来表征 的。电气图纸是电气工程的语言，它对电气工 程的设计、安装、制造、试验、运行维护和生 产管理都是不可缺少的。 为了表达、传递和沟通信息，电气工程图 纸必须按照统一的标准和规定绘制。 2
2 第一节 电气工程制图的基本知识 图样作为“工程界的语言”，必须要有一 些统一的规定，以利于生产和交流技术思想。 电气工程图是一类比较特殊的图样，它有其本 身的许多规定，除此之外，还必须遵守“机械 制图”、“建筑制图”等方面的有关规定。 实际工程的电气接线是靠电气图纸来表征 的。电气图纸是电气工程的语言，它对电气工 程的设计、安装、制造、试验、运行维护和生 产管理都是不可缺少的。 为了表达、传递和沟通信息，电气工程图 纸必须按照统一的标准和规定绘制

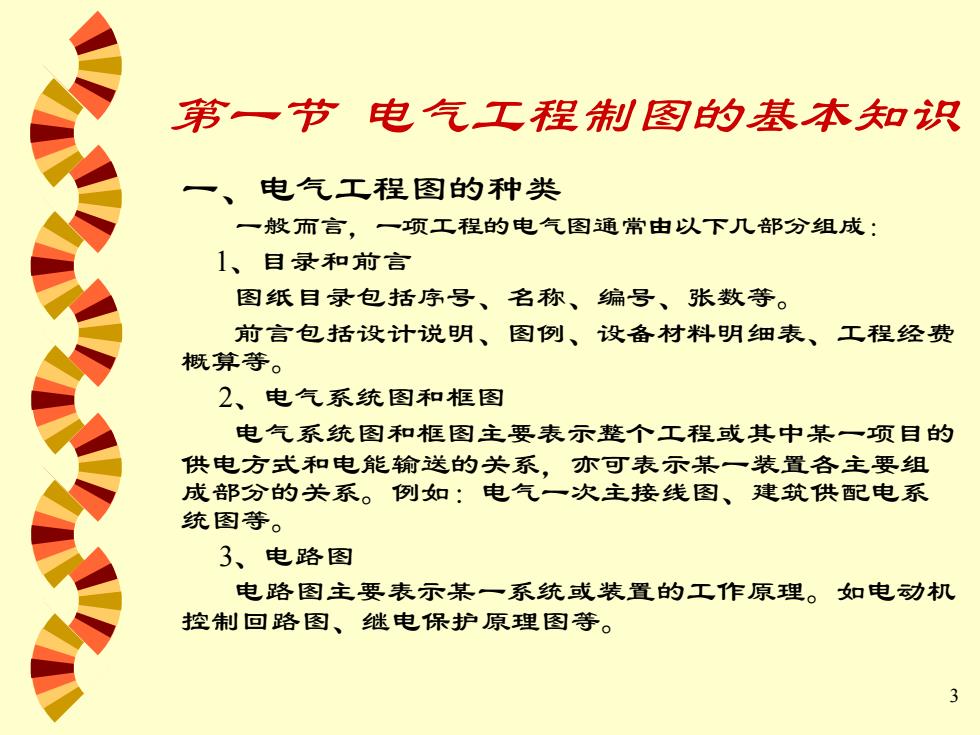

第一节电气工程制图的基本知识 电气工程图的种类 一般而言，一项工程的电气图通常由以下几部分组成： 1、目录和前言 图纸目录包括序号、名称、编号、张数等。 前言包括设计说明、图例、设备材料明细表、工程经费 概算等。 2、电气系统图和框图 电气系统图和框图主要表示整个工程或其中某一项目的 供电方式和电能输送的关系，亦可表示某一装置各主要组 成部分的关系。例如：电气一次主接线图、建筑供配电系 统图等。 3、电路图 电路图主要表示某一系统或装置的工作原理。如电动机 控制回路图、继电保护原理图等
3 第一节 电气工程制图的基本知识 一、电气工程图的种类 一般而言，一项工程的电气图通常由以下几部分组成： 1、目录和前言 图纸目录包括序号、名称、编号、张数等。 前言包括设计说明、图例、设备材料明细表、工程经费 概算等。 2、电气系统图和框图 电气系统图和框图主要表示整个工程或其中某一项目的 供电方式和电能输送的关系，亦可表示某一装置各主要组 成部分的关系。例如：电气一次主接线图、建筑供配电系 统图等。 3、电路图 电路图主要表示某一系统或装置的工作原理。如电动机 控制回路图、继电保护原理图等
第一节电气工程制图的基本知识 4、接线图 接线图主要表示电气装置内部各元件之间及其他 装置之间的连接关系，便于安装接线及维护。 5、电气平面图 电气平面图主要表示某一电气工程中电气设备、 装置和线路的平面布置。它一般是在建筑平面的基础 上绘制出来的。常见的电气工程平面图有线路平面图、 变电所平面图、照明平面图、弱电系统平面图、防雷 与接地平面图等。 6、设备元件和材料表 设备元件和材料表是把某一电气工程所需主要设 备、元件、材料和有关的数据列成表格，表示其名称、 符号、型号、规格、数量等
4 第一节 电气工程制图的基本知识 4、接线图 接线图主要表示电气装置内部各元件之间及其他 装置之间的连接关系，便于安装接线及维护。 5、电气平面图 电气平面图主要表示某一电气工程中电气设备、 装置和线路的平面布置。它一般是在建筑平面的基础 上绘制出来的。常见的电气工程平面图有线路平面图、 变电所平面图、照明平面图、弱电系统平面图、防雷 与接地平面图等。 6、设备元件和材料表 设备元件和材料表是把某一电气工程所需主要设 备、元件、材料和有关的数据列成表格，表示其名称、 符号、型号、规格、数量等
第一节电气工程制图的基本知识 7、设备布置图 设备布置图主要表示各种电气设备的布置形式、安 装方式及相互间的尺寸关系，通常由平面图、立面图、 断面图、剖面图等组成。 8、大样图 大样图主要表示电气工程某一部件、构件的结构， 用于指导加工与安装，其中一部分大样图为国家标准 图。 9、产品使用说明书用电气图 电气工程中选用的设备和装置，其生产厂家往往 随产品使用说明书附上电气图。这些也是电气工程图 的组成部分。 10、其他电气图 如：功能图、逻辑图、曲线图、表格、印刷电路 板图等
5 第一节 电气工程制图的基本知识 7、设备布置图 设备布置图主要表示各种电气设备的布置形式、安 装方式及相互间的尺寸关系，通常由平面图、立面图、 断面图、剖面图等组成。 8、大样图 大样图主要表示电气工程某一部件、构件的结构， 用于指导加工与安装，其中一部分大样图为国家标准 图。 9、产品使用说明书用电气图 电气工程中选用的设备和装置，其生产厂家往往 随产品使用说明书附上电气图。这些也是电气工程图 的组成部分。 10、其他电气图 如：功能图、逻辑图、曲线图、表格、印刷电路 板图等
