第一节电能质量分析 斯量电能质量的指标主要是电压、频率、 波形、电压波动与闪变和三相不平衡衡度 等。 3
3 第一节 电能质量分析 衡量电能质量的指标主要是电压、频率、 波形、电压波动与闪变和三相不平衡度 等

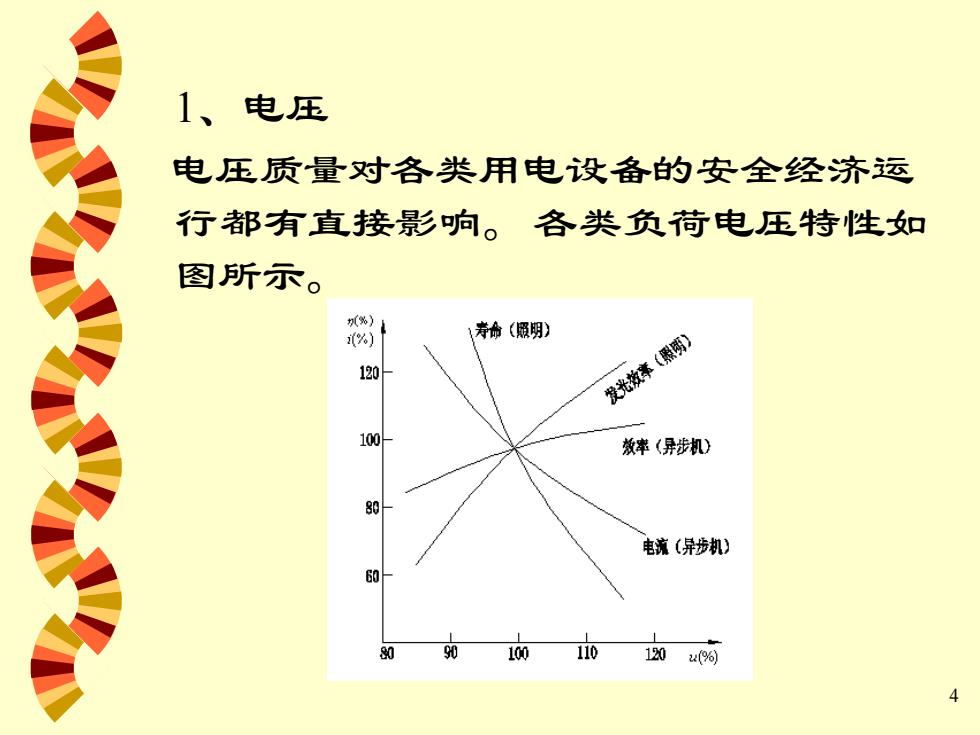

1、电压 电压质量对各类用电设备的安全经济运 行都有直接影响。各类负荷电压特性如 图所示。 %) %) 寿命（照明） 120 发光效等（碾明】 100 效率（异步机） 80 电流（异步机） 60 100 110 120 u(%
4 1、电压 电压质量对各类用电设备的安全经济运 行都有直接影响。各类负荷电压特性如 图所示
在电力系统正常运行时，供电电压必 须规定在允许的变化范围之内。这也 就是电压的质量指标。我国目前所规 定的用户处的允许电压变化范围如表 所示。 线路额定电 电压允许变 线路额定电 电压允许变 压 化范围 压 化范围 (%) (%) 35kV及以 ±5 低压照明 +5~-10 上 10kV及以 ±7 农业用户 +5~-10 下 5
5 在电力系统正常运行时，供电电压必 须规定在允许的变化范围之内。这也 就是电压的质量指标。我国目前所规 定的用户处的允许电压变化范围如表 所示。 线路额定电 压 电压允许变 化范围 （％） 线路额定电 压 电压允许变 化范围 （％） 35kV及以 上 ±5 低压照明 ＋5～－10 10kV及以 下 ±7 农业用户 ＋5～－10
